サーボモータ付での制御を推奨します。三相モータ付の仕様では、オプション対応のロータリエンコーダ付［オプション記号：E］をご使用ください。

一定荷重の場合、繰り返し位置決め精度は、±1mmとなります。

サーボモータ付、もしくは三相モータ付のロータリエンコーダ付［オプション記号:E］にすることで、複数箇所での停止制御が可能となります。

複数台運転には下記の方法があります。
・三相モータ付 (インバータ制御) の場合
モータのすべりによる速度誤差が生じるため、累積誤差防止として始動は全数同時に電源を入れ、停止は各リフトマスタの位置検出信号で行ってください。
・サーボモータ付
サーボモータ制御により速度変動・停止精度のバラツキが抑えられます。
・機械式同期仕様
カップリングで連結された複数のリフトマスタを1台のギヤモータで駆動します。

原則として押付け動作はできません。
用途によっては特殊対応が可能な場合もございます。
『高速リフタ選定依頼フォーム』またはカタログ巻末のテクニカルシートに使用条件をご記入の上、お問合せください。

標準機種は原則不要です。ただし、運転条件 (加減速・OHL等) により、支えが必要な場合があります。

標準仕様のストロークは1500mmが上限ですが、昇降荷重・OHL条件を確認した上で2000mmまでご希望のストロークで製作可能です。
2000mm越えのストロークも使用条件によって製作可能となりますので、ご相談ください。※ストロークが長くなりますとリフトマスタの倒れ量も大きくなりますので、お問合せをお願いします。
※リフトマスタの構造はストローク2000mmまでは基本的に標準仕様と同一ですが、荷重条件により異なる場合もありますので、お問合せください。

標準仕様は床面据付のみとなります。
荷重を受ける方向は下方向 (鉛直方向) のみとなります。
水平方向の取付けや、吊下げ取付などがご必要な場合は、特殊対応となりますのでお問合せください。※リフトマスタは押付停止の用途には対応できません。

標準仕様/U速の場合、三相モータ付では150mm/s、サーボモータ付では166mm/sが最大となります。
インバータ制御でより高速運転が必要な場合は別途お問合せください。昇降荷重と速度、運転サイクルの使用条件より許容速度を検討させていただきます。
また、「高速仕様」として必要速度に最適なネジや駆動部に変更することにより、500mm/sまで対応可能です。※リフトマスタの外観は剛性アップにより標準仕様とは異なりますので、お問合せください。
※急加速・急停止しますと、停止精度の悪化やワークの振動が発生する可能性があります。高速運転する場合は加減速時間を設けて、ソフトスタート・ソフトストップしてください。

アームの下限位置を床面により近づけやすくするために、モータを上部に取付ける仕様も可能です。
ただし、リフトマスタ本体とモータのバランスにより対応可否を判断しますので、お問合せください。
また、リフトマスタの自身の高さを抑えた「低床仕様」も対応可能です。
この仕様は高さのスペース制限がある場合に有効です。※「低床仕様」は機構部が標準と大幅に異なりますので、都度お問合せください。

標準仕様のボールネジタイプの許容負荷時間率※は30%EDです。
これ以上の高頻度も対応可能です。使用条件 (昇降荷重・速度・運転サイクル・OHL荷重、周囲温度、期待寿命) により検討させていただきます。
なお、台形ネジの許容負荷率は20%ED以下になります。※高頻度対応の場合は標準仕様と異なりますので、お問合せください。
※負荷時間率%EDとは、1サイクルにおける運転時間の割合を示したものです。負荷時間率%ED = 「運転時間」/「運転時間 + 停止時間」x 100

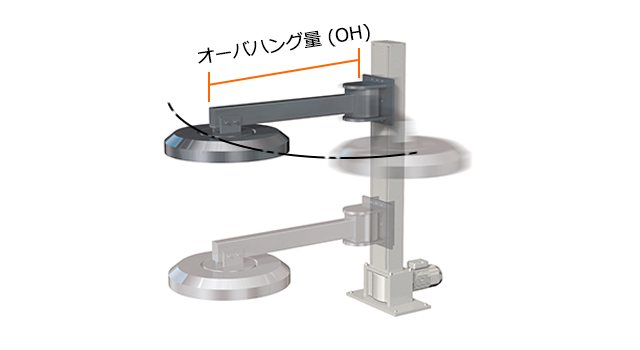

重心位置がオーバハング量の円弧内であれば、OHL荷重曲線より許容OHLを判断いただけます。
標準仕様で許容OHLを越える場合は、ガイドを強化した「高剛性仕様」として特殊対応します。※リフトマスタの高剛性仕様の外観は剛性アップにより標準仕様とは異なります。

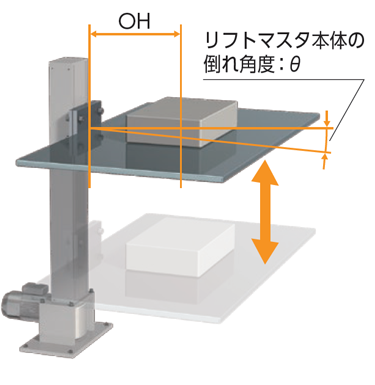

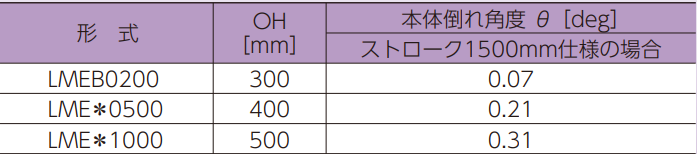

ストローク上限で許容OHLにおける倒れ量の参考値は下表になります。
その他のストロークの場合は、当社までお問合せください。※変位量を小さくしたい場合は「高剛性仕様」で対応できますので、当社までお問合せください。

リフトマスタの期待寿命はネジの期待走行寿命で判断します。

台形ネジタイプ(LMEM)

ボールネジタイプ(LMEB)

期待走行距離(km) = 実負荷ストローク(m) × 使用頻度(回/日) × 稼働日数 / 年 × 10^-3 × 期待年数

P_M = P_MIN + 2 × P_MAX3

P_M : 等価荷重 N  P_MIN : 最小荷重 N  P_MAX : 最大荷重 N

下降時の惰行距離、停止精度の目安は以下の通りです。· LMEB0200H ... 惰行距離 : 約1.5mm / 停止精度 : 約±0.5mm
· LMEB0500H ... 惰行距離 : 約1.3mm / 停止精度 : 約±0.4mm
· LMEB1000H ... 惰行距離 : 約1.1mm / 停止精度 : 約±0.4mmH速・U速は昇降速度が速いため、インバータ制御により加減速時間を設けてご利用ください。
上記の値はインバータで減速 (6HHz) にしてから停止した場合の目安となります。
ブレーキ結線は交流別操作とし、リレーのタイムラグは0.03sと仮定した場合です。※結線方法や速度により惰行距離、停止精度の値が異なりますので、都度お問合せください。
※より高い停止精度をお求めの場合は、サーボモータ付をご検討ください。

使用条件によっては、対応可能です。
『高速リフタ選定依頼フォーム』またはカタログ巻末のテクニカルシートに使用条件をご記入の上、お問合せください。

使用条件により、特殊対応が可能です。
『高速リフタ選定依頼フォーム』またはカタログ巻末のテクニカルシートに使用条件をご記入の上、お問合せください。

使用条件により、特殊対応が可能です。
『高速リフタ選定依頼フォーム』またはカタログ巻末のテクニカルシートに使用条件をご記入の上、お問合せください。

ボールネジタイプLMEBでは、サーボモータ付を標準化しています。

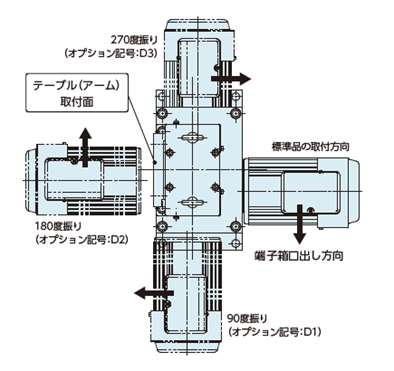

モータの取付方向の変更はオプションにて対応しています。［オプション記号：D1～D3］
モータの取付位置の変更については、『高速リフタ選定依頼フォーム』またはカタログ巻末のテクニカルシートに使用条件をご記入の上、ご相談ください。

オプションとして、位置検出センサ(オプション記号：[L1～L3])で対応しています。
標準品は４個（S速のみ２個）の位置検出センサを備えており、オプションでセンサ追加が可能ですが、速度により追加できるセンサの数は異なります。より多くのセンサ追加をご希望の場合は、お問合せください。

カバーなど一部の部品 (強度部材以外) をステンレスに変更することは可能です。

対応可能です。『高速リフタ選定依頼フォーム』またはカタログ巻末のテクニカルシートに使用条件をご記入の上、お問合せください。

オプションとして、モータ電圧400V級[オプション記号：V]で対応しています。

後付けはできません。製品ご検討時にジャバラ要否を合わせてご検討ください。

特殊対応が可能です。『高速リフタ選定依頼フォーム』またはカタログ巻末のテクニカルシートに使用条件をご記入の上、お問合せください。

使用条件 (温度・運転頻度・負荷) により異なりますので、お問合せください。

リフトマスタは開放構造のため、クリーン度は保証できませんが、各部品よりの発塵を低減する対応は可能です。· レイデント処理^® (ボールネジ・ガイド)
· ステンレス製カバー
· クリーングリス塗布 (ボールネジ・ガイド)
· 焼付け塗装

リフトマスタは屋内仕様ですので、水のかかる場所での使用は想定しておりません。
水滴等が掛かる場合は、お客様の装置側でカバーを設けていただくか、下記のような特殊対応が必要です。· 開口部反対仕様・・・リフトマスタの開口部を搬送面の反対側に配置した構造で、搬送面側からの水の浸入を防ぎます。
· 前面ジャバラ付［オプション記号:J］・・・開口部にジャバラを設け、水滴の浸入を防ぎます。※「開口部反対仕様」、「前面ジャバラ付」の仕様は標準と異なる構造ですので、都度お問合せをお願いします。
※リフトマスタは開放構造なので、上記の仕様は簡易的な防滴構造となり、防水性を保証するものではありません。

使用条件により特殊対応が可能です。
『高速リフタ選定依頼フォーム』またはカタログ巻末のテクニカルシートに使用条件をご記入の上、お問合せください。

耐熱仕様の対応はしておりません。
ただし、特殊素材でのジャバラ付は対応できますので、お問合せください。

非該当証明書については、ご購入先を通じてご依頼ください。
