トラブルシューティング　スプロケット・ピンギヤドライブ

スプロケット

1チェーンがスプロケットに乗り上げる
2異常な騒音がする
3チェーンがスプロケットに巻込む(噛み離れが悪い)
4チェーンのプレート内側とスプロケット歯側面の摩耗
5スプロケット歯底、歯押面の摩耗
6屈曲不良
7チェーンがスティック・スリップ(シャクリ現象)を起こす。
8NFブロックチェーンやBFチェーン(ローラなし)の内リンクやピンの片方が摩耗する。
9プレートの急進破壊
10ハブの破損
回答へ
1チェーンがスプロケットに乗り上げる
原因1 チェーンとスプロケットが不適合 手当法 チェーンまたはスプロケットを正しいサイズに取替える。
原因2 チェーンの摩耗伸びまたはスプロケットの歯の摩耗 手当法 新品と取替える。
原因3 巻付角の不足 手当法 120°以上または3歯以上の巻付角とする。
原因4 チェーンとスプロケットの心間距離 手当法 点検後、修正する。
一覧へ戻る
2異常な騒音がする
原因1 スプロケットや軸の据付不良 手当法 点検・修正をする。
原因2 チェーンまたはスプロケットの著しい摩耗 手当法 一連のチェーン・スプロケットを新品に取替える。
原因3 無給油または給油不適当 手当法 使用条件に合った給油をする
一覧へ戻る
3チェーンがスプロケットに巻込む(噛み離れが悪い)
原因1 チェーンの摩耗伸び、またはスプロケットの摩耗 手当法 チェーンとスプロケットを新品に取替える。
一覧へ戻る
4


[クリックで拡大]

チェーンのプレート内側とスプロケット歯側面の摩耗

原因1 据付不良 手当法 スプロケット、軸などの据付修正をする。
原因2 チェーンが横方向に押される 手当法 押される原因の除去、ガイドローラ付チェーンに変更する。
原因3 スプロケットの心出し不良 手当法 チェーンをはずして駆動、従動スプロケットの心出しを修正する。
原因4 スプロケットの軸穴加工精度不良による振れ 手当法 不良箇所をチェック後、修正して新しいスプロケットに取替える。
原因5

キーの位相が合っていない

 手当法

同軸上に2個以上で並列使用の場合はスプロケット歯を同位相にする。

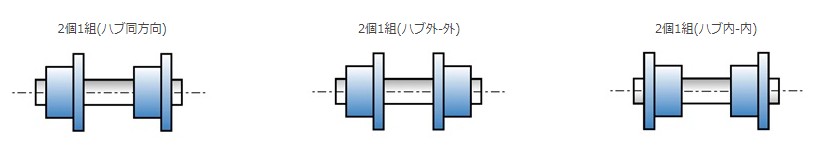

取付け時のハブ方向を確認し、キー溝位置を合わせる。組み合わせたスプロケット同士は合マークを打ち管理する。


[クリックで拡大]

一覧へ戻る
5スプロケット歯底、歯押面の摩耗
原因1 チェーンの摩耗 手当法 チェーンとスプロケットを同時に取替える。
原因2 噛み合い歯数不足 手当法 スプロケットの歯数を増やす。
原因3 BFチェーン(ローラなし)使用 手当法 RFチェーン(ローラ付)へ変更する。
原因4 摩耗介在物や過大荷重に対して歯部の硬さ不足 手当法 歯先硬化仕様やブロック替歯タイプを使用する。
原因5 スプロケットとチェーンの不適合 手当法 チェーンまたはスプロケットを正しいサイズに取替える。
一覧へ戻る
6屈曲不良
原因1 据付不良によるチェーンの変形 手当法 スプロケット、軸の据付状態を点検し修正する。
一覧へ戻る
7チェーンがスティック・スリップ(シャクリ現象)を起こす。
原因1 チェーンの転がり摩擦係数の変動 手当法 スプロケットを新品に取替える。
原因2 多角形運動による速度ムラ 手当法 駆動スプロケット歯数を12T以上とする。
一覧へ戻る
8NFブロックチェーンやBFチェーン(ローラなし)の内リンクやピンの片方が摩耗する。
原因1 スプロケットとの噛み合い時の内部張力が増加する。 手当法
  • スプロケットをピース付にする。
  • 負荷を軽減する。
  • チェーンとスプロケットの双方に潤滑する。


[クリックで拡大]

一覧へ戻る
9プレートの急進破壊
原因1

プレートがスプロケットの歯によって突き上げられる。


[クリックで拡大]

手当法
  • 据付精度の確認、修正を行う。
  • チェーンまたはスプロケットの摩耗確認後、補修交換する。
  • チェーンとスプロケットの不適合を確認、修正する。
一覧へ戻る
10


[クリックで拡大]

ハブの破損

原因1 ハブ強度不足 手当法 ハブ径・軸穴径の確認、修正して新しいスプロケットに取替える。
一覧へ戻る

スプロケットはチェーンと一緒にお使いいただくことで、はじめて製品として機能します。

それぞれのチェーンのトラブルシューティングページも用意していますので、併せて参照ください。
