技术资料 传动链 滚子链的选型
根据使用用途选型
1. 使用用途选型的说明
|
用途 选型要点 选型方法 |
在-10℃～60℃的一般环境中可使用的连接件 | |||||
|---|---|---|---|---|---|---|
| 连接链节方式 | 过渡链节方式 | |||||
| M形 | F形 | 2节距 | 1节距 | |||
|
卷悬挂传动 启动频率不满6次/日

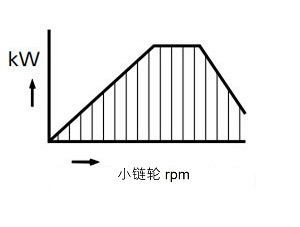

根据传动效率表选型

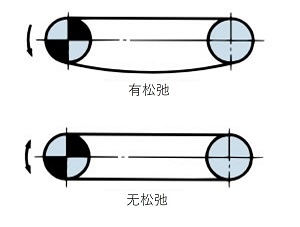

一般选型方法 |
RS | ○ | ○ | ○ | □ | |
| BS/DIN | ○ | ● | □ | □ | ||
| LMD | ○ | ● | - | □ | ||
| LMDNP | ○ | - | - | □ | ||
| LMDX | ○ | - | - | - | ||
| LMDS | ○ | - | - | - | ||
| LMDKF | ○ | ● | - | □ | ||
| LMDKT | ○ | ● | - | □ | ||
| LM | ○ | - | - | □ | ||
| SUP | ○ | ● | - | - | ||
| HT | ○ | ○ | - | - | ||
| SNS | ○ | ● | ○ | □ | ||
|
卷悬挂传动 启动频率6次/日或以上

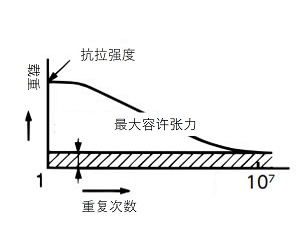

根据最大容许张力选型
容许张力选型法 吊挂传动
根据最大容许张力选型 连接链节请使用F形连接链节，或末端螺栓专用连接链节。 悬挂传动例 台车牵引
根据最大容许张力选型 台车牵引例 |
RS | ○ | ○ | ○ | △ | |
| BS/DIN | ○ | ○ | △ | △ | ||
| SUP | ○ | ○ | - | - | ||
| HT | ○ | ○ | - | - | ||
| SUPH | ○ | ● | - | - | ||
| USN | - | ● | - | - | ||
| NP | ○ | ○ | - | △ | ||
| NEP(APP) | ○ | ○ | - | △ | ||
| SS,HS | ○ | - | - | ○ | ||
| PC | ○ | - | - | - | ||
| PCSY | ○ | - | - | - | ||
| NS | ○ | - | - | ○ | ||
| TI | ○ | - | - | ○ | ||
| KT | ○ | ○ | - | △ | ||
| CU | ○ | ○ | - | - | ||
| CUSS | ○ | - | - | - | ||
|
链式销齿传动
根据最大容许张力选型
链式销齿传动的选型法 |
RS连接附件 | ○ | - | - | - | |
表内记号含义 〇：可以使用。□：传动效率将会降低。△：强度将会降低。-：非评价对象。●：特殊规格产品。
其他选型方法
滚子传动
多轴传动
高速传动

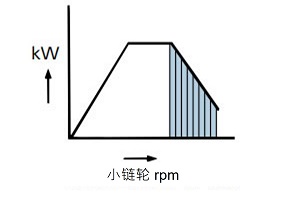

传动效率表顶点的右侧
(斜线部分)

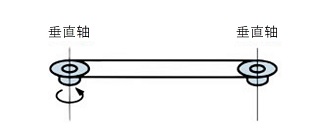

轴为垂直时的传动
滚子链选型时需确认的必要事项
- 1) 使用机械
- 2) 冲击的类型
- 3) 原动机的类型
- 4) 原动机的额定动力
- 5) 高速轴的轴孔径和旋转速度
- 6) 低速轴的轴孔径和旋转速度
- 7) 轴间距离
选择链条时必须确认原动机的特性
根据容许张力选型、链式销齿传动选型时需按照下述内容确认原动机的特性。
- 1) 原动机的惯性力矩
- 2) 原动机的额定力矩、或者是原动机的轴旋转速度
- 3) 原动机的启动力矩
- 4) 原动机的最大（停止）力矩
- 5) 原动机的制动力矩
⚠ 选型时的注意事项
此处所记的关于滚子链的选型方法，仅就所需链条的种类、尺寸而制定的参考。没有考虑诸如腐蚀和经年劣化包含环境等在内的其他因素。
如果法律法规对滚子链的选型有规定的，在按其规定的选型的同时，再使用本公司指定的选型法选型，两者比较取有盈余的型号。附属机器设备，例如安全装置/润滑装置等需另行选择。
