技術資料 ドライブチェーン ローラチェーンの選定
8. 台車けん引の例

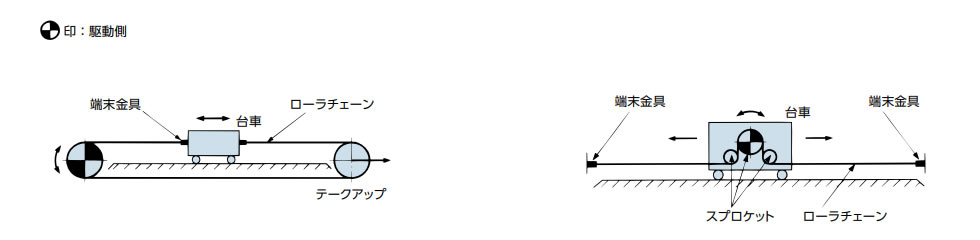

台車けん引用としてローラチェーンを使用する代表例を下記に示します。
ローラチェーンを台車に端末金具で取付け、一端のスプロケットで台車をけん引する方法(左図)と、
台車に駆動部を設けてローラチェーンの両端を端末金具で固定する方法(右図)があります。
台車が傾斜部を走行けん引する場合も同様の方法があります。左図で傾斜の場合、駆動スプロケットは上部に設置します。
台車けん引用ローラチェーンの選定時の注意点
規制のある時
ローラチェーンの選定に関して、法や指針による規制があるときは、それによる選定と、許容張力選定の両方を行い、余裕のある方のローラチェーンを選定を行なってください。
継手リンクについて
F形継手リンクをご使用ください。衝撃が小さく、サイドフォースが作用する恐れのない時には、M形継手リンクも使用できます。オフセットリンクの使用は控えてください。
給油について
給油はローラチェーンが屈曲する部分の荷重をできるだけ除いた状態で行います。
端末金具(エンドボルトと継手リンクなど)との連結部にも給油を行なってください。
