椿本产业机械产品信息网站　技术资料电缆拖链　电缆拖链的设置例

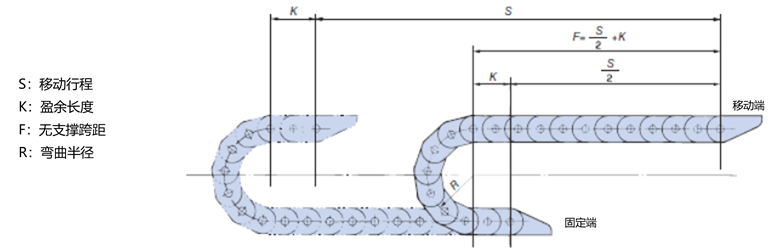

■适用型号－TK・TKH・TKS・TKP・TKR・TKQ・TKMK・TKMT・TKC(移动速度150m/min以下)

※也适于TKUA型。如考虑使用，请咨询敝公司。

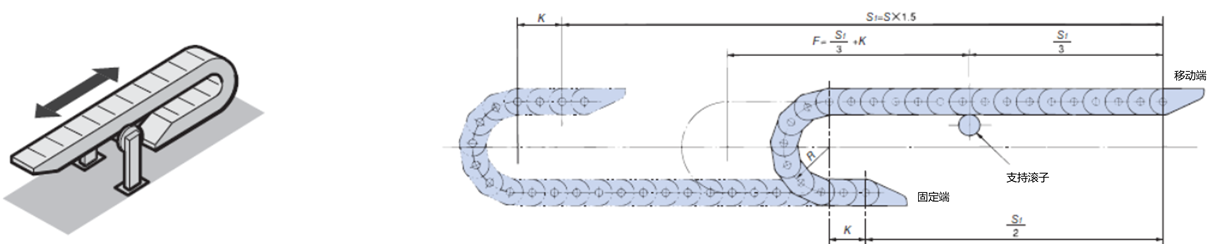

■1处支持滚子的场合（S1：移动行程）-容许移动行程无支持滚子场合为1.5倍。

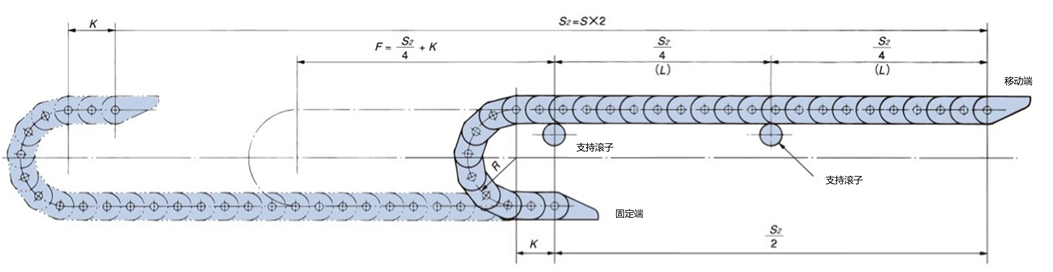

■2处支持滚子的场合（S2：移动行程）-容许移动行程无支持滚子场合为2倍。

注）TKR型的支持滚子设置间隔（L）如下所示。

TKR15H22：L=0.35m以下
TKR20H28：L=0.7m以下
TKR26H40：L=0.7m以下
TKR28H52：L=0.9m以下

注）有些场合移动行程需要3个以上的支持滚子。

■适用型号-TKC型（移动速度60m/min以下）※考虑采用TKC型以外的场合，请咨询敝公司。

（S2：移动行程）-容许移动行程无支持滚子的场合为2倍。）

注）带支持滚子或支持链板的场合，移动端的支架无法用于内侧安装。（移动端支架会与滚子或链板互相干涉。）

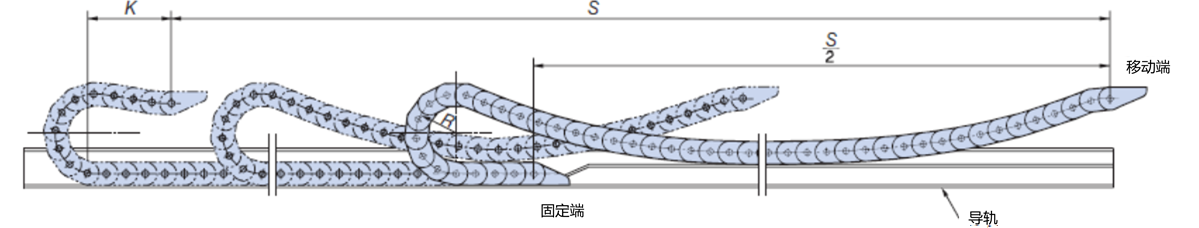

■适用型号－TKP･TKC･TKMK･TKMT

※也适于TKUA型。如考虑使用，请咨询敝公司。

支持物质量
特点	用于超出两处支持滚子能力线图的长行程的特殊设置方法。原则上移动端支架与标准件不同，为特形品。移动端设置高度与标准型的不同。
移动行程	请参照长跨距规格。
移动速度
导向方法	弯垂状态的拖链走行时需要用于导向的梯轨。电缆拖链与导轨左右的间隙需小于标准设置。

返回页首

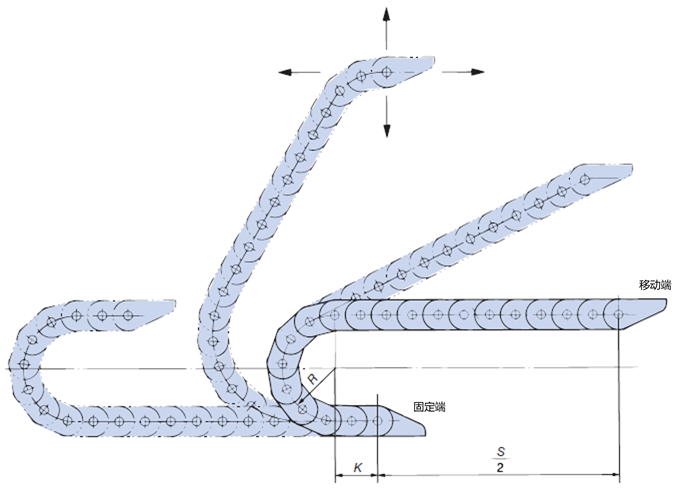

■使用型号-全部型号

※需注意电缆拖链的长度，以避免过度受力。

移动速度
特点	・用于拖链前后，上下移动的场合。・前后移动的场合，移动端的高度大于标准时也可使用。・使用标准品。
移动行程	与标准设置相同。(但无法使用支撑滚子。)
支持物质量	与标准设置相同。
导向方法
备注	电缆拖链的长度大于标准设置。请根据倾斜部分决定长度。特别需要注意拖链后退时的余长。

■适用型号 - 除TKS以外的型号。

・用于电缆拖链垂直方向（上下）移动的场合。

・两侧需要设置导轨，以防止电缆拖链的摇动，跌落。

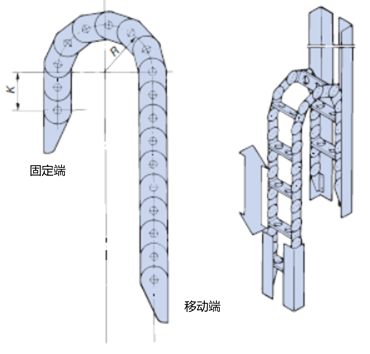

■反U字形

特点	・直立使用的设置方法。・由于电缆，软管的质量集中于屈曲半径部的顶点，不适于长行程。
移动行程	与标准设置相同。
支持物质量	请咨询敝公司。
移动速度	与标准设置相同。
导向方法	・为防止导轨倒落，移动侧，固定侧需要有足够的长度。如需缩短导轨长度，请咨询敝公司。・如移动端，固定端的距离大于标准设置高度，则构成不规则形状，非立式。请调节电缆与软管的长度，将其适当地设置于拖链中，并夹紧两端。・电缆拖链的直线部分设有一定的弧度。根据使用条件不同，有些场合在设置后弧度会显现，请确保充分的空间。
备注	・TK、TKH型采用特形链销（水平链销），缩小了自由跨距部的弧度。・TK，TKH型在部分场合会增大支托部尺寸（高度）。

■U字形

支持物质量	请参考下表。
特点	悬挂使用的设置方法。为拉伸负荷，无法使用选型图，请参考垂直类型的选型表。
移动行程	请参考下表。
移动速度	与标准设置相同。
导向方法	・为避免质量集中在屈曲半径部的最下方，请调节电缆/软管长度，在两端夹紧。・请勿使电缆/软管处于乘在盖板上的状态。・请将导轨设置于两侧，以防其摆动。固定端长度与标准设置相同，移动端的长度比标准设置长2～3个链节。如需缩短导轨长度，请咨询敝公司。・电缆拖链的直线部分设有一定的弧度。根据使用条件不同，有些场合在设置后弧度会显现，请确保充分的空间。
备注	・TK、TKH型采用特形链销（水平链销），缩小了自由跨距部的弧度。・TK，TKH型在部分场合会增大支托部尺寸（高度）。

垂直设置类型一览表（如所需尺寸超出一览表范围，请咨询敝公司。）
尺寸	最大移动行程 m	最大附加负荷 kg/m	最大移动速度 m/min	尺寸	最大移动行程 m	最大附加负荷 kg/m	最大移动速度 m/min	尺寸	最大移动行程 m	最大附加负荷 kg/m	最大移动速度 m/min
TKP13H10	6	0.6	300	TKR20H28	9	2	300	TK070	8	15	60
TKP18H14	7	1	300	TKC34H25	8.5	5	300	TK095	7	30	60
TKP18H15	7	1	300	TKC47H36	11	8	300	TK130	9	50	60
TKP25H15	5.5	1	300	TKC64H50	9	16	300	TK180	11.5	50	60
TKP35H22	5	2	300	TKC85H68	4.5	35	300	TKH250	87	50	60
TKP45H25	14	4	300	TKC91H56	9	16	300
TKP58H39	10	6	300	TKC91H80	10.5	40	300
TKP62H34	5	7.5	300	TKMK47H28	4.5	6	300
TKP68H46	10	6	300	TKMK65H42	17	15	300
TKP90H50	7	16	300	TKMK95H58	8.5	40	300
TKP125H74	5.5	22	300	TKMK125H72	10	40	300
TKP91H56	9	16	300
TKP91H80	11	40	300

注）固定端在移动行程中央的场合。

注）MW规格除外（如考虑采用MW规格，请咨询敝公司。）

■使用型号-全部型号

支持物质量
特点	与标准设置相反，下方移动的规格。
移动行程	与标准设置相同。
移动速度
导向方法	・下方需要设置与移动端同时移动的导轨。・如无法设置适当长度的导轨，请咨询敝公司。・导轨无法移动时，请在电缆拖链上设置行走滚子，或将拖链设置于地面。
备注	TK・TKS・TKH型采用特形链销（水平链销），缩小了无支撑跨距部的弧度。

■适用型号－TK･TKP･TKC･TKMK･TKMT･TKUA

支持物质量
特点	横向使用电缆拖链。适用于钢制支架安装面横向的场合，移动行程长的场合，以及高度方向的空间受限的场合。
移动行程	请参考下表。
移动速度
导向方法	・电缆拖链的下方及两侧需要导轨。如无法设置导轨，请咨询敝公司。・TK・TKH型安装了侧置滚子，用于导向两侧导轨。・TK，TKH型的链条下侧需要脚轮或滑橇。・TKP・TKC・TKMK・TKMT型的本体为工程塑料材质，可滑动使用。
备注	TK形・TKH型采用缩小了无支撑跨距部弧度的特形链销（水平链销）。

水平规格一览表（如无所需尺寸，请咨询敝公司。）
尺寸	最大移动行程 m	最大附加负荷 kg/m	最大移动速度 m/min	尺寸	最大移动行程 m	最大附加负荷 kg/m	最大移动速度 m/min	尺寸	最大移动行程 m	最大附加负荷 kg/m	最大移动速度 m/min
TKP13H10	13	0.6	60	TKP91H56	45	4	60	TKMK47H28	18	2	60
TKP18H14	15	1	60	TKP91H80	64	8	60	TKMT47H26	18	2	60
TKP18H15	15	1	60	TKC34H25	31	2	60	TKMK65H42	94	4	60
TKP25H15	11	1	60	TKC47H36	43	3	60	TKMT65H38	94	4	60
TKP35H22	11	2	60	TKC64H50	45	4	60	TKMK95H58	71	6	60
TKP45H25	48	2	60	TKC85H68	31	6	60	TKMT95H54	71	6	60
TKP58H39	34	3	60	TKC91H56	45	4	60	TKMK125H72	73	8	60
TKP62H34	21	3	60	TKC91H80	56	8	60	TKMT125H68	73	8	60
TKP68H46	34	3	60					TK070	30	14	30
TKP90H50	42	4	60					TK095	30	18	30
TKP125H74	30	6	60					TK130	60	24	30
								TK180	80	26	30
								TKH250	100	44	30

注）MW规格除外（如考虑采用MW规格，请咨询敝公司。）

■适用型号 -TK･TKP･TKC型(部分)

※也适于TKUA型。如考虑使用，请咨询敝公司。

特点	・用于在水平面内导向往复旋转的移动电缆与软管。・电缆拖链是可正反方向弯曲的特型品。（标准品不可反方向弯曲，无法使用。）
最大旋转角度	约360°(根据使用条件不同，有可能超出或小于此角度。）
支持物质量	请参照水平规格。
移动速度	30m/min以下
导向方法	・需要内外周导轨，固定导轨。・TK型或需要滑轮，导向滑橇，导向滚子，导向架。

■适用型号 - TK/TKP型

※也适于TKUA型。如考虑使用，请咨询敝公司。

特点	・用于在垂直面内引导纵向往复旋转移动的电缆/软管。・电缆拖链是可正反方向弯曲的特型品。（标准品不可反方向弯曲，无法使用。）
最大旋转角度	180°～200°(根据使用条件，最大旋转角可以更大。)
支持物质量	请参照垂直设置类型。
移动速度	60m/min以下
导向方法	・需要带法兰的轮毂，固定导轨等。・TK型在有些场合需要导向滚子。

■适用型号 - TK型

特点	・用于悬挂需垂直或二次元（垂直与水平）移动的配电箱。・链板的中心链销作为特型链销，通过链轮驱动。
移动行程	无支撑跨距需在负荷能力范围内。
支持物质量	需在负荷能力范围内。
移动速度	60m/min以下
导向方法	需要链轮。
备注	盖板尺寸（高度）有可能大于标准型。

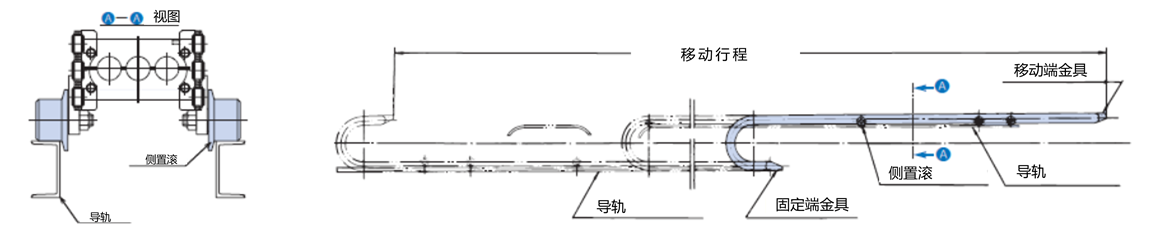

■适用型号 - TK型（除TK070）

特点	・可用于长移动行程的场合，或支撑物质量大，2个支持滚子无法选型的场合，以及缩短无支撑跨距以延长使用寿命的场合。・本体侧面1～5处安装侧置滚子。
移动行程	・TK180 50m以下　・TK130 42m以下　・TK095 24m以下　・负荷能力表标准规格的约4倍以下
支持物质量	需在负荷能力范围内。
移动速度	30m/min以下
导向方法	需要按电缆拖链的高度设置导轨。侧置滚子下行的位置处切除。

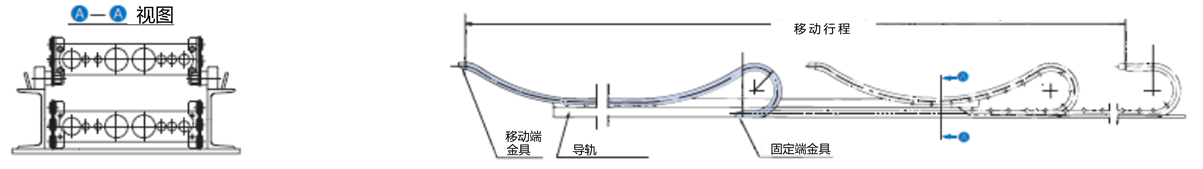

■适用型号－TK型(TK095、TK130、TK180(R300以上))

特点	・用于移动行程长，与支持滚子或侧置滚子规格的导轨干涉的场合，或希望有效使用横向设备设置空间的场合。・链条安装走行滚子。・电缆拖链为特型品，可正反弯曲。
移动行程	与商品目录所示的支持滚子两处相同。（无法进一步扩大。）
支持物质量	需在负荷能力范围内。
移动速度	30m/min以下
导向方法	需要走行用的导轨。

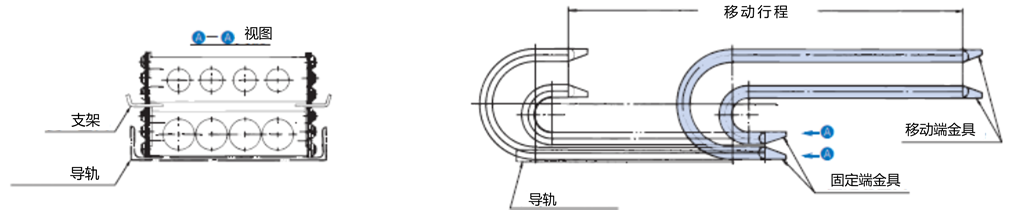

■适用型号－TK･TKH･TKP･TKC･TKMK･TKMT･TKUA

特点	・用于设置幅宽空间不足，无法将电缆/软管横向并列的场合。・将弯曲半径不同的复数条电缆拖链重叠设置。使用相同幅宽。・TK、TKH型在外周侧电缆拖链的内侧，安装支持内周侧电缆拖链的支架。・TKC、TKP、TKMK、TKMT、TKUA可直接重叠设置。
移动行程	与标准设置相同。但通常无法使用支持滚子。
支持物质量	需在负荷能力范围内。
移动速度	与标准设置相同。
导向方法	・TK、TKH型与标准相同。・TKC、TKP、TKMK、TKMT、TKUA与长跨距规格相同，采用侧壁高，横向间隙小的导轨。
备注	电缆拖链的外周侧难于设置支持滚子。
