适用案例集 凸轮离合器 － 17. 斗式提升机、倾斜输送机
应用
止逆
所谓防止逆转是指设备在运行时，凸轮离合器持续地空转、一旦发生逆转则立刻啮合。
可选用机械
- ・BS系列
选用机械
斗式提升机, 倾斜输送机
适用事例

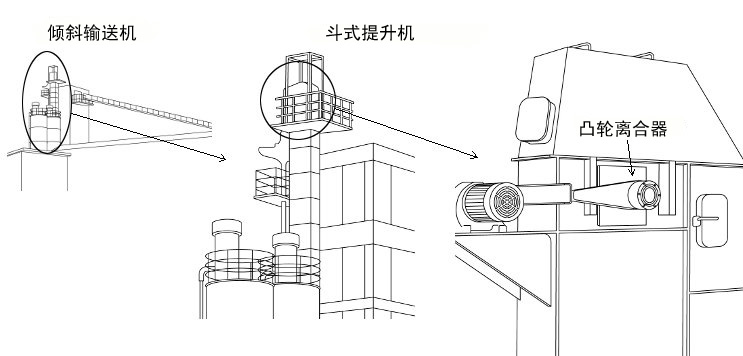

布局
使用目的和运行说明
斗式提升机和斜式输送机等定向输送的场合下，因雷击等造成的事故会引起装置停止，如运送物逆向下落，需要作复位的事后处理，最坏的情况可能会导致人身伤害事故。BS凸轮离合器安装于主轴上。主轴正转时（运送物至下而上来输送）空转。因某种故障电机等停止，运送物由于自重发生逆转时，BS凸轮离合器立即啮合，以防止逆转。安装BS凸轮离合器于主轴上可直接使逆转轴停止，因此是最可靠的安装形式。
椿本 凸轮离合器
主轴用止逆转（左图A）位置为最可靠的安装位，但可遵照客户的要求，如希望在减速机的中间轴（左图B）和高速轴的位置（左图C）安装，可选择适合中速空转的MG-R和适合高速空转的BR系列。在左图B（减速中间轴），C（减速机高速轴）的安装位置，斗式提升机和斜式输送机将要逆转时，在主轴和离合器安装轴间因装入有链条，联轴器，齿轮等，因此在这类设备发生异常时凸轮离合器的止逆功能可能会失效。即，左图A的位置是止逆转的最佳安装位。
使用凸轮离合器的优点
- ・凸轮离合器自动齿合，防逆转。
- ・同棘轮相比无声音和缺齿产生，结构紧凑。
- ・无需手动制动器那样带制动力的调整。
