技术资料 同步带 / 同步带轮 设计资料

带轮和轴的连接

(1)键连接

使用轴孔和轴的配合尺寸容许差及键槽容许差进行键连接，是比较常用的方法。

将轴孔/键/攻丝孔进行标准化加工，只需提供型号即可交货。详情请参考带轮 适配孔。

  • ・铝制带轮，使用时键槽表面压力应控制在80N/mm2，且只能单向旋转。
  • ・正反转双向使用时，需使用止动带轮。

(2)摩擦力连接

可以提供用于摩擦力连接的一体件，详情请参考止动带轮。

选择时，请参考止动带轮S型和止动带轮C型。

  • ・摩擦力连接件如止动带轮，带轮会受到强大的表面压力，因此铝制止动带轮需采用高强度铝合金材质。标准铝制带轮（带导向孔）不能使用摩擦式连接件(Power-Lock等)，以避免造成带轮的损坏。
    铝制带轮需使用摩擦力连接件时，请使用本公司的止动带轮。

轴孔尺寸和公差

轴孔和轴的配合尺寸容许值(JIS B0401)

单位：μm
尺寸范围 mm 轴孔的尺寸容许值 轴的尺寸容许值
H7 H8 h7 h8
超过3，6以下 + 12～0 + 18～0 0～-12 0～-18
超过6，10以下 + 15～0 + 22～0 0～-15 0～-22
超过10，18以下 + 18～0 + 27～0 0～-18 0～-27
超过18，30以下 + 21～0 + 33～0 0～-21 0～-33
30以上50以下 + 25～0 + 39～0 0～-25 0～-39
超过50，80以下 + 30～0 + 46～0 0～-30 0～-46
超过80，120以下 + 35～0 + 54～0 0～-35 0～-54

键槽尺寸和公差

成品适配孔轴孔的典型尺寸及公差，请参考下述内容。

新JIS键 Js9

轴孔径 键尺寸 键槽深度
d + hk		 槽尺寸容许差
bk
10以上12以下 4×4 d + 1.8 4±0.0150
超过12，17以下 5×5 d + 2.3 5±0.0150
超过17，22以下 6×6 d + 2.8 6±0.0150
超过22 30以下 8×7 d + 3.3 8±0.0180
超过30 38以下 10×8 d + 3.3 10±0.0180
超过38 44以下 12×8 d + 3.3 12±0.0215
超过44 50以下 14×9 d + 3.8 14±0.0215
超过50 58以下 16×10 d + 4.3 16±0.0215
超过58 65以下 18×11 d + 4.4 18±0.0215
超过65 75以下 20×12 d + 4.9 20±0.0260
超过75 85以下 22×14 d + 5.4 22±0.0260
超过85 95以下 25×14 d + 5.4 25±0.0260

旧JIS键 E9

轴孔径 键尺寸 键槽深度
d + hk		 槽尺寸容许差
bk
10以上13以下 4×4 d + 1.5

  4

+0.050
+0.020
超过13，20以下 5×5 d + 2.0

  5

+0.050
+0.020
超过20 30以下 7×7 d + 3.0

  7

+0.061
+0.025
超过30 40以下 10×8 d + 3.5

  10

+0.061
+0.025
超过40 50以下 12×8 d + 3.5

  12

+0.075
+0.032
超过50 60以下 15×10 d + 5.0

  15

+0.075
+0.032
超过60 70以下 18×12 d + 6.0

  18

+0.075
+0.032
超过70 80以下 20×13 d + 6.0

  20

+0.092
+0.040
超过80 95以下 24×16 d + 8.0

  24

+0.092
+0.040
键槽尺寸和公差

如需加工键槽，请事先告知尺寸和容许差。

如没有告知，我们将按上表的容许值进行加工。

带轮的表面处理

可根据使用用途，提供不同的表面加工。

表面处理的种类 效果 适用材质
黑染 防锈/装饰 机械结构用碳钢
电镀锌 防锈/装饰 机械结构用碳钢
无电解镍磷规格 防锈/装饰 机械结构用碳钢
电化铝 防锈 铝合金
高硬度电化铝 防锈/耐磨性 铝合金

库存的二次加工

通常我们会夹住带轮齿的外径部分用来加工同步带带轮的轴孔，但是对于齿部外径和轮毂经过同心度加工的产品，如BF型和B型基本带轮，建议在加工时夹住轮毂的外径。

此外，在加工DF型带轮时，为防止法兰转动，可在攻丝孔中插入螺丝进行固定。

BF型的抱夹实例

BF型的抱夹实例

需避免夹住法兰部分。

需避免夹住法兰部分。

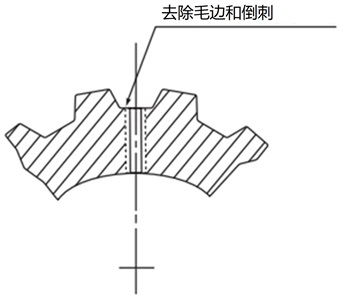

攻丝

加工齿底部时，需先去除毛边和倒刺。以防止毛边和倒刺刮伤同步带。（带轮毂的带轮需从轮毂处打孔加工。）

攻丝
