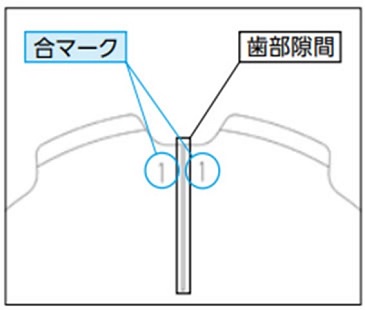

• 1. 分割したスプロケットを軸の取付部で組合せてください。
  このとき、歯部にある合マークが一致するように組合せてください。
• 2. 分割されたスプロケットを組合せたとき、ハブ部の取付面に隙間がなく、歯部の取付面に隙間がありますが、噛み合せにおいて機能上、問題はありません。
• 3. ボルトは付属のばね座金を使用し、トルクレンチで確実に締付けてください。
• 4. 軸に取付ける際は分割面同士のずれがないように取付けてください。

注)適切な締付トルクで使用すれば、一般的な環境において緩むことはありません。
大きな振動を受ける場合や落下が人的事故につながる可能性があるなどの場合は、緩み止め防止剤の併用などを実施してください。

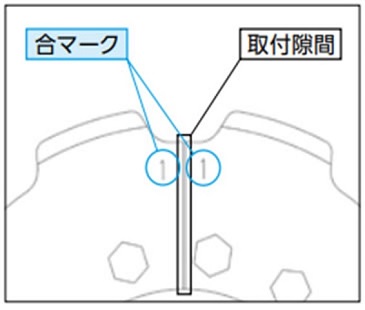

• 1. 替歯は合マークが一致するように取付面に設置し、ボルト・ばね座金・ナットで仮締めしてください。
• 2. 取付隙間が均等になるように調整してください。隙間の目安は1～3mmです。この隙間は、噛み合せにおいて機能上問題はありません。
• 3. 取付けて隣合う替歯の歯底の高さが均等になるように調整ください。

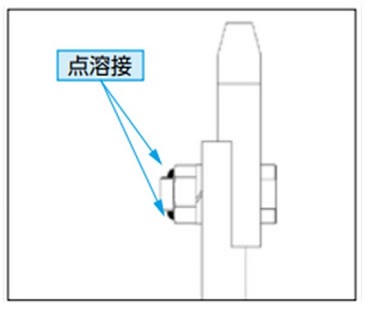

• 4. すべてのナットに緩止めの点溶接を2ヶ所施工ください。スプロケットは振動・腐食・衝撃・腐食雰囲気など厳しい条件下での使用が想定されます。緩止めの点溶接は全てのナットに施工ください。

• 1. 替歯を取外すときは、点溶接をグラインダなどで除去してください。
• 2. ボルトを抜いて替歯を取外してください。ナットを取り外す際、搬送物の固着やスプロケットの腐食などで取外しできず、致し方なくボルトを焼切るなどの対処を行った場合は、取付面ベース座面のきず・付着物などをやすり・グラインダなどで除去してください。

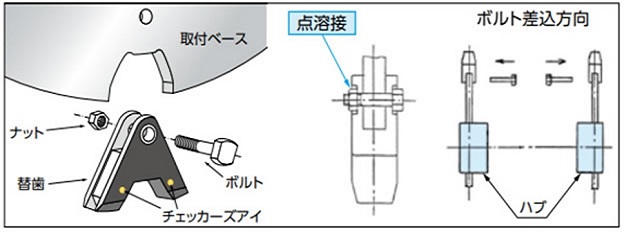

• 1. 専用接着剤(付属)を替歯の取付部全体にヘラなどで塗布してください。
• 2. 替歯を取付ベースへ組込む際は、取付ベースの底部と替歯が接触していることを確認してください。
• 3. 接触を確認後、付属のボルト・ナットで締付けてください。

  注)バケットエレベータに使用するときはコンベヤの内側から外側へボルトを組込んでください。

• 4. 全てのナットには緩止めの点溶接を施工してください。
• 5. このままの状態で約24時間放置して、接着剤を乾燥させてください。

• ・摩耗がチェッカーズアイに接した後に継続してそのまま使用されると摩耗が急速に促進されます。チェーンの摩耗へも影響を与えますので速やかに取替てください。
• ・摩耗がチェッカーズアイに接する前でも、歯幅の摩耗量が20%を超えたらスプロケットを取替えてください。また、20%を超える前に摩耗が確認されたら、スプロケットの心出しを見直してください。
