スナップカバーチェーンの選定
1-1. チェーンサイズの決定
1-1-1. 許容負荷の確認
1リンク当たりにかかる負荷が表1の許容負荷以内かどうか確認ください。

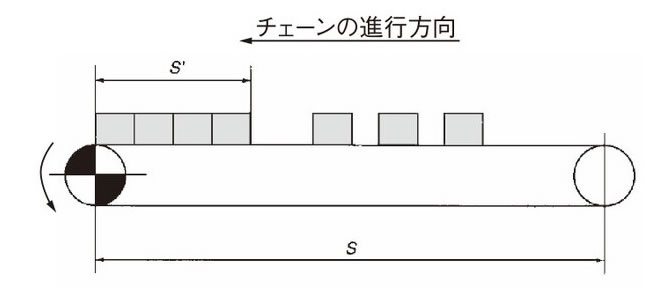

1-1-2. チェーンに作用する張力の計算
- F = チェーンに作用する最大張力kN{kgf}
- m1 = 搬送物質量(kg/m)
- m2 = チェーン概略質量(kg/m)
- S = 搬送距離(スプロケット中心距離)(m)
- S' = 搬送物が滑ってたまっている長さ(m)
- μ1 = チェーンとレールの摩擦係数[搬送側](表2参照)
- μ2 = チェーンとレールの摩擦係数[戻り側](表3参照)
- μ3 = 搬送物とチェーンの摩擦係数(表4参照)
- P = 所要動力(kW)
- V = チェーン速度(m/min)
- K = 速度係数(表5参照)
- η注) = 駆動部の伝達機械効率
- G = 重力加速度9.80665m/s2
注)伝達機械効率は、使用される駆動装置をご確認ください。
表2. チェーンとレールとの転がり摩擦係数(μ1)
| 潤滑なし | 潤滑有 |
|---|---|
| 0.21 | 0.14 |
表4. 搬送物とチェーン(プラスチックカバー)の動摩擦係数(μ3)
| 搬送物の材質 | 樹脂カバー材質 |
|---|---|
| 普通仕様 導電仕様 |
|
| スチール缶 アルミ缶 |
0.25 |
| 紙パック | 0.3 |
| ガラスビン | 0.22 |
| プラ容器 | 0.25 |
| 工業製品(金属製) | 0.25 |
注)潤滑なしの場合
表1. スナップカバーチェーンの許容負荷
| 仕様 | 許容負荷 kN{kgf}/1リンク | |||||
|---|---|---|---|---|---|---|
| RF06B-SC | RS40-SC | RS50-SC | RS60-SC | RS80-SC | RS100-SC | |
| 普通仕様 NP仕様 ラムダ仕様 |
0.03 {3} |
0.05 {5} |
0.07 {7} |
0.10 {10} |
0.15 {15} |
0.25 {25} |
| SS仕様 | 0.03 {3} |
0.05 {5} |
0.06 {6} |
0.09 {9} |
0.15 {15} |
0.25 {25} |
表3. チェーン(プラスチックカバー)とレールの摩擦係数(μ2)
| 樹脂カバー材質 | レール材質 | |
|---|---|---|
| ステンレス・スチール | 超高分子量 ポリエチレン |
|
| 普通仕様 導電仕様 |
0.25 | 0.25 |
注)潤滑なしの場合
表5. 速度係数(K)
| チェーン速度 m/min | 速度係数 K |
|---|---|
| 15以下 | 1 |
| 15 ～ 30 | 1.2 |
| 30 ～ 50 | 1.4 |
| 50 ～ 60 | 1.6 |
[計算式]
・SI単位(kN)
F = (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3 ・ G 1000
・重力単位(kgf)
F = (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3[使用可否の確認]
チェーンに作用する最大張力(F)に表5速度係数(K)を乗じ、次式を満足するか確認します。
一条使いの場合
F × K ≦ チェーンの最大許容張力
二条使いの場合
0.6F × K ≦ チェーンの最大許容張力
1-2. 所要動力の計算
・SI単位(kN)
P = F・V 60 × η
・重力単位(kgf)
P = F・V 6120 × η
