带盖罩链条的选型
1-1. 决定链条尺寸
1-1-1. 确认容许负载
确认1个链节上所作用的负载是否在表1的容许负载之内。
1-1-2. 计算作用于链条的张力。
- F = 作用于链条的最大张力。kN{kgf}
- m1 = 输送物毛重(kg/m)
- m2 = 链条质量(kg/m)

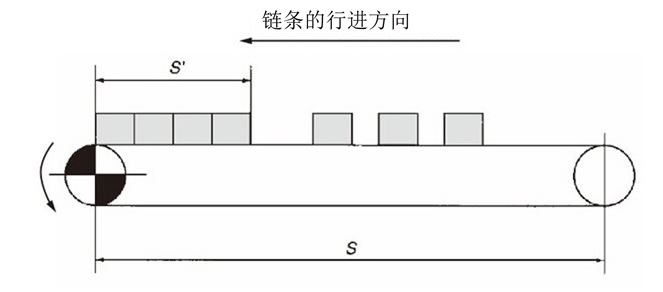

- S = 输送距离 (链轮中心距)(m)
- S' = 输送物滑移堆积的长度(m)
- μ1 = 链条与轨道的摩擦系数[输送侧](参考表2)
- μ2 = 链条与轨道的摩擦系数[返回侧](参考表3)
- μ3 = 输送物与链条的摩擦系数(参考表4)
- P = 所要动力(kW)
- V = 链条速度(m/min)
- K = 速度系数(参考表5)
- η注） = 驱动部的传动机械功率
- G = 重力加速度9.80665m/s2
注）机械传动效率请确认驱动部装置。
表2. 链条和轨道的滚动摩擦系数(μ1)
| 无润滑 | 有润滑 |
|---|---|
| 0.21 | 0.14 |
表4. 输送物与链条（塑料盖罩）的动摩擦系数(μ3)
| 输送物的材质 | 树脂材质盖罩 |
|---|---|
| 标准规格 导电规格 |
|
| 铁罐 铝罐 |
0.25 |
| 纸质容器 | 0.3 |
| 玻璃瓶 | 0.22 |
| 塑料容器 | 0.25 |
| 工业产品（金属制品） | 0.25 |
注）无润滑
表1. 带盖罩链条的容许负载
| 规格 | 容许负载kN{kgf}/每链节 | |||||
|---|---|---|---|---|---|---|
| RF06B-SC | RS40-SC | RS50-SC | RS60-SC | RS80-SC | RS100-SC | |
| 标准规格 NP规格 Lambda规格 |
0.03 {3} |
0.05 {5} |
0.07 {7} |
0.10 {10} |
0.15 {15} |
0.25 {25} |
| SS规格 | 0.03 {3} |
0.05 {5} |
0.06 {6} |
0.09 {9} |
0.15 {15} |
0.25 {25} |
表3. 链条（塑料盖罩）和轨道的摩擦系数(μ2)
| 树脂材质盖罩 | 轨道材质 | |
|---|---|---|
| 不锈钢/钢 | 超高分子量聚乙烯 | |
| 标准规格 导电规格 |
0.25 | 0.25 |
注）无润滑
表5. 速度系数(K)
| 链条速度 m/min | 速度系数 K |
|---|---|
| 15以下 | 1 |
| 15 ～ 30 | 1.2 |
| 30 ～ 50 | 1.4 |
| 50 ～ 60 | 1.6 |
[算式]
・SI单位(kN)
F = (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3 ・ G 1000
・重力单位(kgf)
F = (m1 + m2) S・μ1 + 1.1m2・S・μ2 + m1・S'・μ3[确认是否可以使用]
将作用在链条上的最大张力(F)乘以表5的速递系数(K)，结果是否满足下述算式来进行确认。
使用一条
F × K ≦ 链条的最大容许张力
使用二条
0.6F × K ≦ 链条的最大容许张力
1-2. 计算所需动力
・SI单位(kN)
P = F・V 60 × η
・重力单位(kgf)
P = F・V 6120 × η
