技术资料 顶板链 选定

塑料辊道的运行轨道

注）运行轨道请参考运行轨道项目内容。

2-1. 输送侧运行轨道（ST型和RT型）

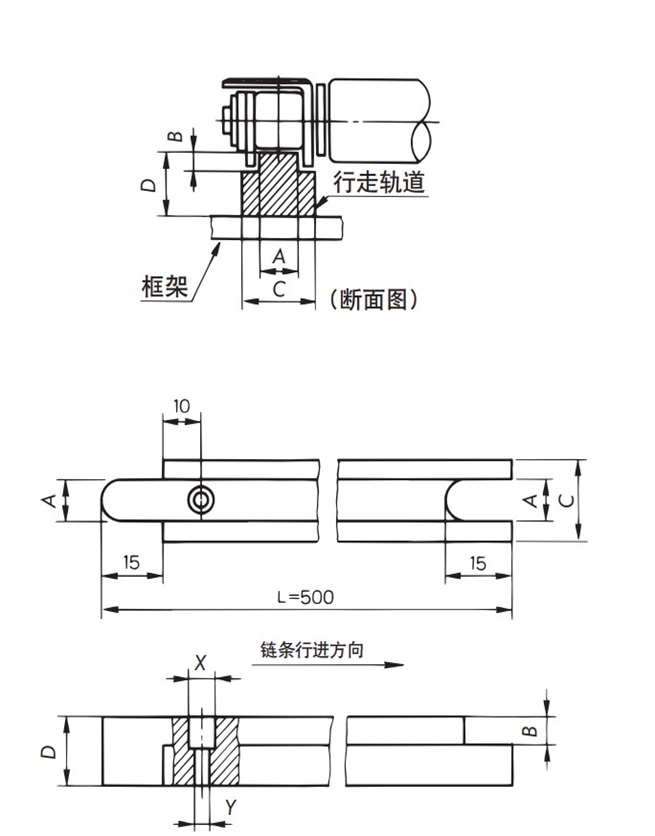

2-1-1. 使用单排塑料辊道时

使用单排塑料辊道时
尺寸 尺寸 安装螺钉 材质
A B C D X：深 Y
ST300 4 2.7 9.5 10 Φ3.2：3 Φ1.8 M1.6 盘头小螺钉 P轨道
超高分子量聚乙烯
RT300 1.6
ST400 7 3.1 12 10 Φ4.0：4 Φ2.2 M2 盘头小螺钉
RT400 1.7
ST500 8.5 3.5 15 10 Φ6.0：4 Φ3.2 M3 盘头小螺钉
RT500 2
RT600 11.7 2.6 19 10 Φ6.0：4 Φ3.2 M3 盘头小螺钉

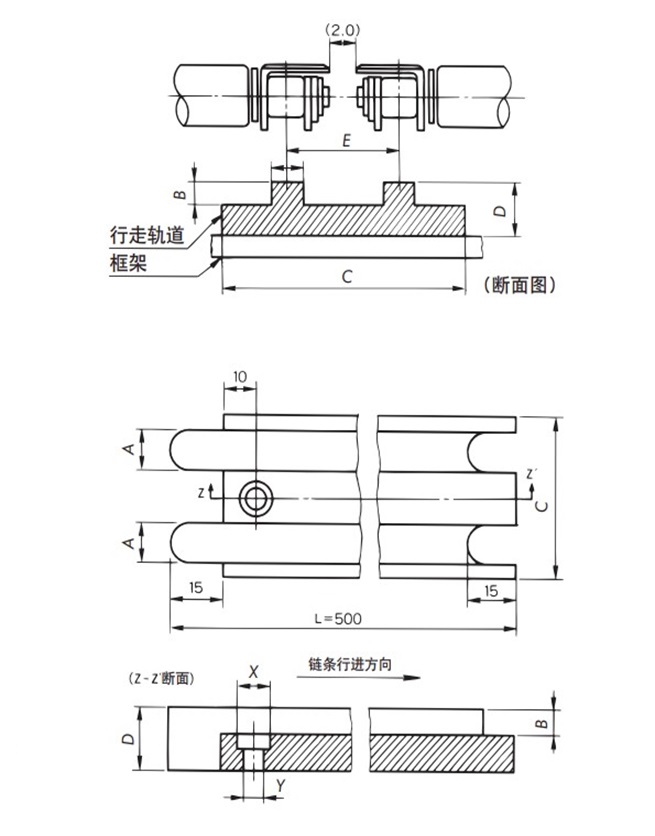

2-1-2. 使用ST多排塑料辊道时

使用ST多排塑料辊道时
尺寸 尺寸 安装螺钉 材质
A B C D E X：深 Y
ST300 4.0 2.7 26 10 16.5 Φ8：5 Φ4.2 M4 盘头小螺钉 P轨道
超高分子量聚乙烯
ST400 7.0 3.1 36.5 10 24.5
ST500 8.5 3.5 43.5 10 28.5

2-1-3. 运行轨道的安装方法

  • ・运行轨道与框架之间应紧密无缝。

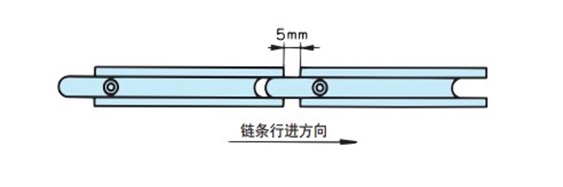

  • ・运行轨道采用超高分子量聚乙烯材质，易受温度、湿度的影响引起伸缩，安装时在框架的尾端用一个螺钉固定即可，同时还需在连接部留出5mm左右的间隙。 运行轨道的安装方法
  • ・运行轨道的两侧需用钢或不锈钢的方形料材进行引导。 运行轨道的安装方法

    注）

    • a：不能对塑料辊道内的塑料滚子造成影响。
    • b：不能对邻接的顶板造成影响，

※线膨胀系数

  • 塑料轨道(P轨道)、PLT轨道：20×10-5/℃
  • M轨道：9×10-5/℃

注）

  • 1. 塑料轨道的使用温度范围
    塑料轨道(P轨道)、PLT轨道：-20～60℃
    M轨道：-20～80℃
  • 2. 带蒸汽的使用环境下不能使用塑料轨道。

2-2. 回程侧的运行轨道

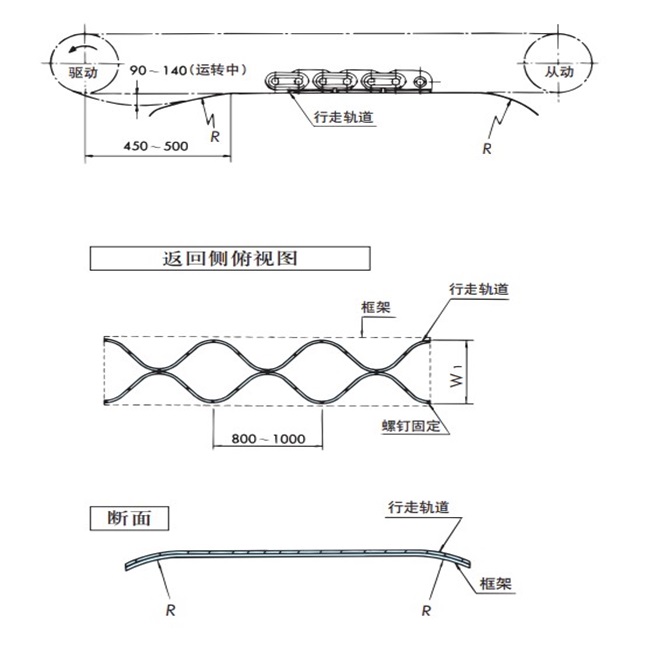

2-2-1. ST型和RT型通用

ST型和RT型通用
  • ・需按下表设定运行轨道两端的弯曲半径R。
    尺寸 弯曲半径R
    ST300, RT300, RT400, RT500, RT600 200以上
    ST400 250以上
    ST500 300以上
  • ・应确保在运行过程中，驱动链轮下方链条的松边量如上图所示。
  • ・运行轨道的形状需确保指定排的塑料滚子不会发生磨损。
  • ・运行轨道宽度W1为C1（有效宽度）－10。
  • ・需使用超高分子量聚乙烯材质的运行轨道。

2-2-2. 使用顶板链组件

  • (1)使用滑靴（TP-C14343T-SD）、和垫片(TP-C14320T-SP)
    适用链条...塑料辊道RT
    • 使用顶板链组件

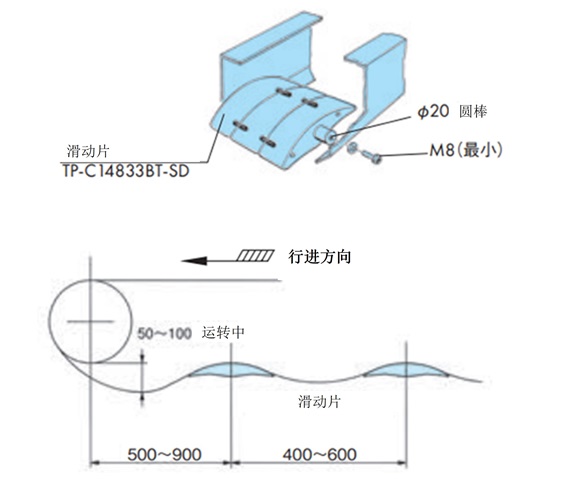

  • (2)使用滑靴(TP-C14833BT-SD)
    适用链条...塑料辊道 ST300、ST400、RT型
使用顶板链组件
