6. 容许张力选型法

使用最大容许张力进行选型的方法

1. 考虑速度

适用于滚子链在下表1所示的速度内运行时的选型。如果超过下表所示的上限速度，需使用一般选型法进行选型。

表1 选定上限速度
节距 mm	上限速度 m/min
12.70未满	120
12.70	100
15.875	90
19.05	80
25.40	70
31.75	60
38.10	50
44.45	50
50.80	50
57.15	40
63.50	40
76.20	40
101.60	30
127.00	30

塑料组合链的上限速度为70m/min。

2. 考虑冲击

具有大冲击的传动形式，特别是载重大或是有侧向负载时的可以选择使用F形连接链节或者双节距的过渡链节。

3. 连接链节和过渡链节的强度

滚子链在使用M形连接链节或过渡链节时，其容许张力需要乘以下述表2和表3中的百分比数值。

表2 M形连接链节的强度
RS滚子链	RS15, RS25, RS37, RS38, RS41, BF25-H	80%
RS滚子链 BS/DIN规格	RF06B, RS56B, RS56B	80%
防冻滚子链 KT规格	所有尺寸	80%

表3 过渡链节的强度
	过渡链节
	1节距	2节距	4节距
RS滚子链	65%	100%	-
RS滚子链 BS/DIN规格	60%	60%	-
超级链条	-	-	85%
RS滚子链 NP规格	65%	-	-
RS滚子链 NEP规格 APP规格	65%	-	-
低噪音链条	65%	-	-

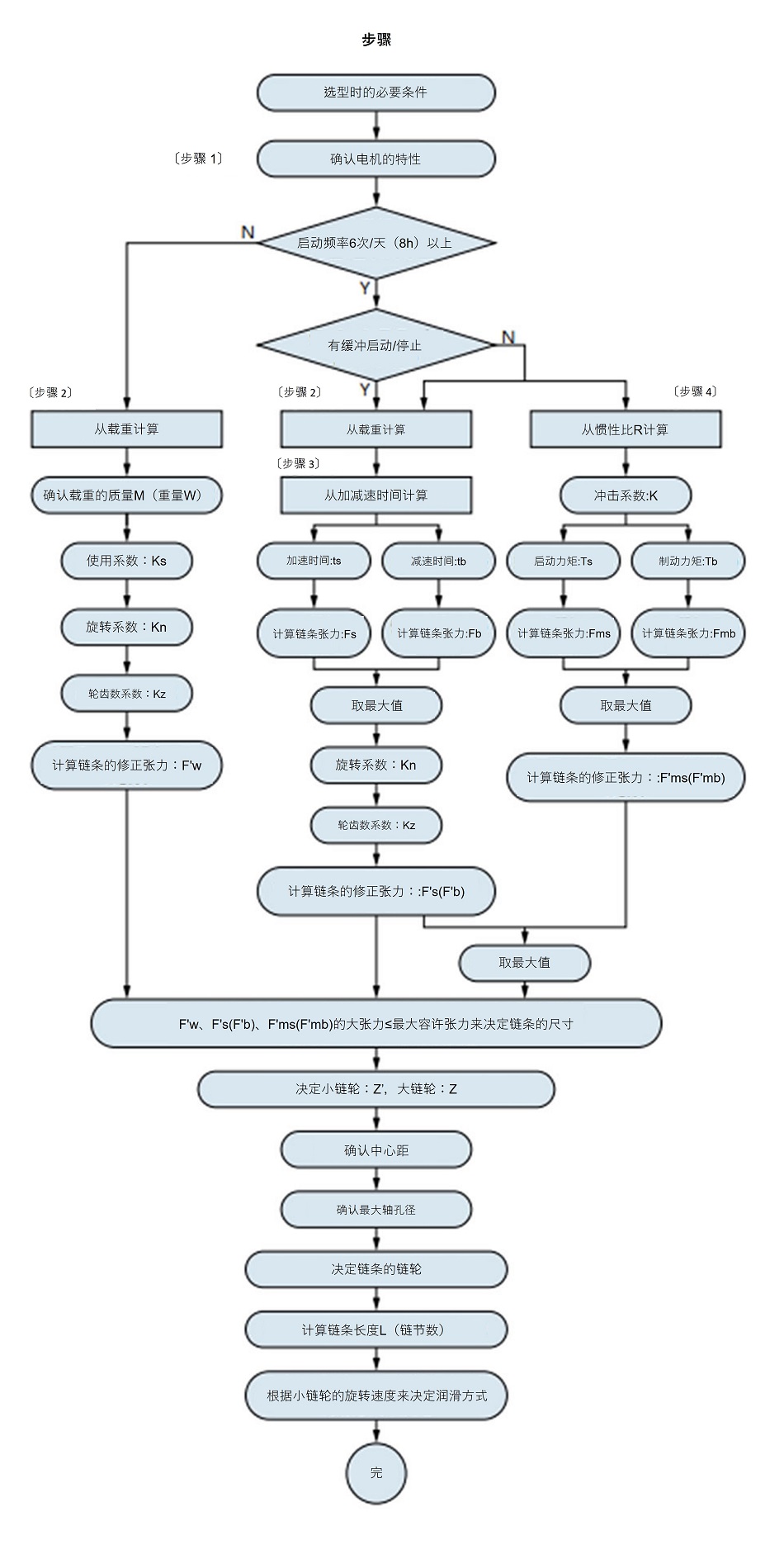

4. 考虑链轮

选用强力传动链时，其链条的张力就会变大。此时，一般铁制链轮的轮毂和轮盘的强度就无法满足需求。需选用S35C以上的材质。RS链轮的强度可以达到强力传动链的标准。需选用链条齿端经过硬化加工处理的强力传动链。

选定链条时会使用到的算式（点击此处），系数（点击此处），惯性力矩（点击此处）参考。

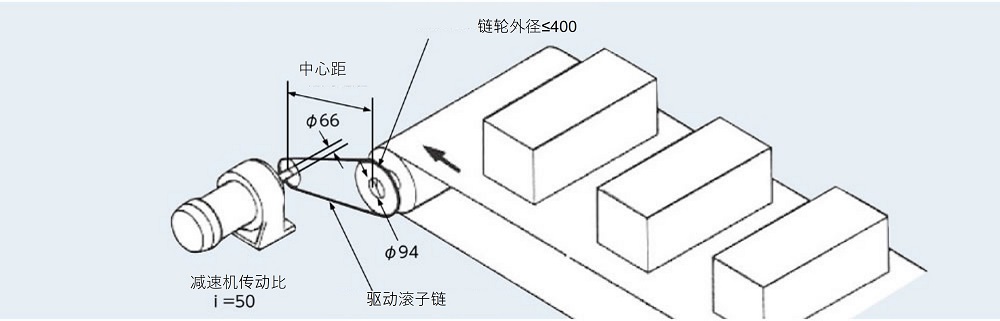

根据容许张力选型法的选择案例

条件

使用机械	输送机驱动
输送物毛重M	6000kg
搬运物的速度V_ℓ	30m/min
输送机滚子外径	380mm
传送带的厚度	10mm
输送机滚子的旋转力矩	3.3kN･m{337kgf・m}
电机各要素	11kW n1 = 1800r/min 启动力矩 Ts 200% 最大（停止）力矩 Tmax 210% 制动力矩 Tb 200% 惯性力矩 Im 0.088kg・m² {惯性轮的作用 GD²m 0.352kgf・m²}

减速机减速比	1/50 (i = 50)
驱动轴	轴径 Φ66mm
从动轴	轴径 Φ94mm
轴间距离	500mm
从动链轮的外径	≦400mm
启动频率	10次/天
冲击的类型	伴随一定的冲击
柔性启动柔性停止	无

SI单位
步骤1 确认电机的特性・额定扭矩 Tn = 9.55 × kW n1 = 9.55 × 11 1800 = 0.058(kN・m) ・启动力矩 Ts = Tn × 2 = 0.058 × 2 = 0.116(kN・m) ・最大（停止）力矩 Tmax = Tn × 2.1 = 0.058 × 2.1 = 0.122(kN・m) ・制动力矩 Tb = Tn × 2.0 = 0.058 × 2.0 = 0.116(kN・m) ・电机的惯性力矩 Im = 0.088(kg・m²) 步骤2 按载重量计算从动轴的旋转数 n₂ = V_ℓ × 1000 (输送机滚子外径 + 2 × 传送带的厚度) × π = 30 × 1000 (380 + 20) × π = 23.9(r/min) 驱动轴的旋转数 n = n₁/i = 1800 50 = 36(r/min) 链条的减速比 = 23.9 36 = 1 1.51 从动链轮的PCD d₂ = 400mm 链条负荷 Fw = 输送机滚子的旋转力矩 × 1000 × 2 d₂ = 3.3 × 1000 × 2 400 = 16.5(kN) 链条初选伴随一定的冲击.......使用系数 Ks = 1.3 链条的暂定张力 = Fw × Ks = 16.5 × 1.3 = 21.5(kN) 暂定最大容许张力为30.4KN的RS120-1。根据从动链轮外径＜400mm选定31T 外径398mm PCD d₂ = 376.60(mm) 驱动链轮的轮齿数 = 31 1.51 = 21T PCD d = 255.63(mm) 链条速度 = P × Z'× n 1000 = 38.1 × 21 × 36 1000 = 28.8m/min＜50m/min可以参照容许张力选型。小链轮转速 36r/min・旋转系数 Kn = 1.03 小链轮的轮齿数 21T....轮齿数系数 Kz = 1.10 链条负荷 Fw = 输送机滚子的旋转力矩 × 1000 × 2 d₂ = 3.3 × 1000 × 2 376.6 = 17.5 (kN) 链条的修正张力 F'w = Fw × Ks × Kn × Kz = 17.5 × 1.3 × 1.03 × 1.10 = 25.8(kN)...(1) RS120-1的最大容许张力为30.4KN ，符合要求。确认搬运物的速度(选型条件 30m/min) V_ℓ = n₂ × (输送机滚子外径 + 2 × 传送带的厚度) × π 1000 = n₁ × 21 31 × (输送机滚子外径 + 2 × 传送带的厚度) × π 1000 = 36 × 21 31 × (380 + 2 × 10) × π 1000 = 30.6(m/min) 步骤3 按加减速度进行计算参照步骤2的计算得出小链轮（减速机输出轴链轮）为RS120-21T，下述以同样节距同样轮齿数进行计算。已经获知加减速时间的可以直接进行计算。此处以未获知为前提进行计算。作用力矩 Tm = Ts + Tmax 2 = 0.116 + 0.122 2 = 0.119(kN・m) 负载扭矩 T_ℓ = Fw × d 2 × 1000 × i = 17.5 × 255.63 2 × 1000 × 50 = 0.045(kN・m) 换算电机轴　负载侧的惯性力矩 I_ℓ I_ℓ = M × V_ℓ 2 × π × n1 ² = 6000 × 30.6 2 × π × 1800 ² = 0.044(kg・m²) 电机的惯性力矩 Im = 0.088(kg・m²) 电机的加速时间 ts = (Im + I_ℓ) × n₁ 9550 × (Tm - T_ℓ) = (0.088 + 0.044) × 1800 9550 ×(0.119 - 0.045) = 0.34(s) 电机的减速时间 tb = (Im + I_ℓ) × n₁ 9550 × (Tb + T_ℓ) = (0.088 + 0.044) × 1800 9550 × (0.116 + 0.045) = 0.15(s) tb < ts，得出链条张力减速时大于加速时，下述计算以此为准。减速度 αb = V_ℓ tb × 60 = 30.6 0.15 × 60 = 3.40(m/s²) 减速时的链条张力 Fb = M × αb 1000 × (输送机滚子外径 + 2 × 传送带的厚度) d₂ + Fw = 6000 × 3.40 1000 × (380 + 2 × 10) 376.6 + 17.5 = 39.2(kN) 修正链条张力F'b = Fb × Kn × Kz = 39.2 × 1.03 × 1.10 = 44.4(kN)...(2) F'b = 44.4(kN)，RS120-2（最大容许张力51.7KN）或RS120-SUP-2（最大容许张力66.7KN）均符合要求。而相同的PCD/RS140 18T（外径279mm d₁＝255.98)和27T（外径407mm d₂= 382.88），则因为和所需的从动链轮必须≦400mm相抵触所以不符合要求。链条的减速比从3623.9变为2618，搬运速度 = 30 × 3623.9 × 2618 = 31.3m/min。选择26T(外径393mm d₂= 368.77)时(2)F'b = 44.3(kN)。 RS140-1的最大容许张力为40.2KN，不符合要求。 RS140-SUP-1的最大容许张力为53.9KN，符合要求。链轮18T的最大轴孔径为89mm，26T的最大轴孔径为103mm。驱动轴：轴径Φ66mm，从动轴：轴径Φ94mm。符合要求。中心距为500mm，链轮的轮齿数18T(d₁ = 255.98)26T(d₂ = 368.77)，符合要求。链节数取偶数为46节。步骤4 按惯性比R进行计算惯性比R = I_ℓ Im = 0.044 0.088 = 0.5 传动装置需有一定的盈余....冲击系数K = 1.0。启动力矩 Ts = 0.116(kN・m) 启动力矩时链条的张力 Fms = Ts × i × 1000 × 2 d = 0.116 × 50 × 1000 × 2 255.63 = 45.4(kN) 制动力矩 Tb = 0.116(kN・m) 制动力矩时链条的张力 Fmb = Tb × i × 1.2 × 1000 × 2 d = 0.116 × 50 × 1.2 × 1000 × 2 255.63 = 54.5(kN) Fmb > Fms，选择较大数值Fmb。链条的修正张力 F'mb = Fmb × K × Kn × Kz = 54.5 × 1.0 × 1.03 × 1.10 = 61.7(kN)...........(3) 比较上述(1)、(2)、(3)的修正链条张力后，取其中的最大值(3)。 F'mb = 61.7(kN)，RS120-3（最大容许张力76.0）或RS120-SUP-2（最大容许张力为66.7KN）均符合要求。中心距为500mm，链轮的轮齿数21T(d₁ = 255.63) 31T(d₂ = 376.60)，符合要求。链节数取偶数为54节。而相同的PCD/RS160 15T（外径269mm d₁ = 244.33)和23T（外径400mm d₂ = 373.07）而最大值为>(3)F'mb = 64.6(kN)。 RS160-1的最大容许张力为53.0KN，不符合要求。 RS160-SUP-1的最大容许张力为70.6，符合要求。链轮18T的最大轴孔径为95mm，23T的最大轴孔径为118mm。驱动轴：轴径Φ68mm，从动轴：轴径Φ94mm。符合要求。中心距为500mm，链轮的轮齿数15T(d₁ = 244.33)26T(d₂ = 373.07)，符合要求。链节数取偶数40节。

SI单位

步骤1 确认电机的特性

・额定扭矩
Tn = 9.55 × kW n1 = 9.55 × 11 1800 = 0.058(kN・m)

・启动力矩
Ts = Tn × 2 = 0.058 × 2 = 0.116(kN・m)

・最大（停止）力矩
Tmax = Tn × 2.1 = 0.058 × 2.1 = 0.122(kN・m)

・制动力矩
Tb = Tn × 2.0 = 0.058 × 2.0 = 0.116(kN・m)

・电机的惯性力矩
Im = 0.088(kg・m²)

步骤2 按载重量计算

从动轴的旋转数
n₂ = V_ℓ × 1000 (输送机滚子外径 + 2 × 传送带的厚度) × π
= 30 × 1000 (380 + 20) × π = 23.9(r/min)

驱动轴的旋转数
n = n₁/i = 1800 50 = 36(r/min)

链条的减速比 = 23.9 36 = 1 1.51

从动链轮的PCD d₂ = 400mm
链条负荷 Fw = 输送机滚子的旋转力矩 × 1000 × 2 d₂
= 3.3 × 1000 × 2 400 = 16.5(kN)

链条初选

伴随一定的冲击.......使用系数 Ks = 1.3

链条的暂定张力 = Fw × Ks = 16.5 × 1.3 = 21.5(kN)

暂定最大容许张力为30.4KN的RS120-1。

根据从动链轮外径＜400mm选定31T
外径398mm PCD d₂ = 376.60(mm)

驱动链轮的轮齿数 = 31 1.51 = 21T PCD d = 255.63(mm)

链条速度 = P × Z'× n 1000 = 38.1 × 21 × 36 1000
= 28.8m/min＜50m/min可以参照容许张力选型。

小链轮转速 36r/min・旋转系数 Kn = 1.03

小链轮的轮齿数 21T....轮齿数系数 Kz = 1.10

链条负荷 Fw = 输送机滚子的旋转力矩 × 1000 × 2 d₂
= 3.3 × 1000 × 2 376.6 = 17.5 (kN)

链条的修正张力 F'w = Fw × Ks × Kn × Kz
= 17.5 × 1.3 × 1.03 × 1.10 = 25.8(kN)...(1)

RS120-1的最大容许张力为30.4KN ，符合要求。

确认搬运物的速度(选型条件 30m/min)

V_ℓ = n₂ × (输送机滚子外径 + 2 × 传送带的厚度) × π 1000
= n₁ × 21 31 × (输送机滚子外径 + 2 × 传送带的厚度) × π 1000
= 36 × 21 31 × (380 + 2 × 10) × π 1000
= 30.6(m/min)

步骤3 按加减速度进行计算

参照步骤2的计算得出小链轮（减速机输出轴链轮）为RS120-21T，下述以同样节距同样轮齿数进行计算。

已经获知加减速时间的可以直接进行计算。此处以未获知为前提进行计算。

作用力矩 Tm = Ts + Tmax 2 = 0.116 + 0.122 2 = 0.119(kN・m)

负载扭矩 T_ℓ = Fw × d 2 × 1000 × i = 17.5 × 255.63 2 × 1000 × 50
= 0.045(kN・m)

换算电机轴　负载侧的惯性力矩 I_ℓ
I_ℓ = M × V_ℓ 2 × π × n1 ²
= 6000 × 30.6 2 × π × 1800 ²
= 0.044(kg・m²)

电机的惯性力矩 Im = 0.088(kg・m²)

电机的加速时间
ts = (Im + I_ℓ) × n₁ 9550 × (Tm - T_ℓ)
= (0.088 + 0.044) × 1800 9550 ×(0.119 - 0.045)
= 0.34(s)

电机的减速时间
tb = (Im + I_ℓ) × n₁ 9550 × (Tb + T_ℓ) = (0.088 + 0.044) × 1800 9550 × (0.116 + 0.045) = 0.15(s)

tb < ts，得出链条张力减速时大于加速时，下述计算以此为准。

减速度
αb = V_ℓ tb × 60 = 30.6 0.15 × 60
= 3.40(m/s²)

减速时的链条张力
Fb = M × αb 1000 × (输送机滚子外径 + 2 × 传送带的厚度) d₂
+ Fw = 6000 × 3.40 1000 × (380 + 2 × 10) 376.6 + 17.5 = 39.2(kN)

修正链条张力F'b = Fb × Kn × Kz = 39.2 × 1.03 × 1.10 = 44.4(kN)...(2)
F'b = 44.4(kN)，RS120-2（最大容许张力51.7KN）或RS120-SUP-2（最大容许张力66.7KN）均符合要求。

而相同的PCD/RS140 18T（外径279mm d₁＝255.98)和27T（外径407mm d₂= 382.88），则因为和所需的从动链轮必须≦400mm相抵触所以不符合要求。

链条的减速比从3623.9变为2618，搬运速度 = 30 × 3623.9 × 2618 = 31.3m/min。选择26T(外径393mm d₂= 368.77)时(2)F'b = 44.3(kN)。

RS140-1的最大容许张力为40.2KN，不符合要求。

RS140-SUP-1的最大容许张力为53.9KN，符合要求。

链轮18T的最大轴孔径为89mm，26T的最大轴孔径为103mm。驱动轴：轴径Φ66mm，从动轴：轴径Φ94mm。符合要求。

中心距为500mm，链轮的轮齿数18T(d₁ = 255.98)26T(d₂ = 368.77)，符合要求。链节数取偶数为46节。

步骤4 按惯性比R进行计算

惯性比R = I_ℓ Im = 0.044 0.088 = 0.5

传动装置需有一定的盈余....冲击系数K = 1.0。

启动力矩 Ts = 0.116(kN・m)

启动力矩时链条的张力
Fms = Ts × i × 1000 × 2 d
= 0.116 × 50 × 1000 × 2 255.63 = 45.4(kN)

制动力矩 Tb = 0.116(kN・m)

制动力矩时链条的张力
Fmb = Tb × i × 1.2 × 1000 × 2 d
= 0.116 × 50 × 1.2 × 1000 × 2 255.63 = 54.5(kN)

Fmb > Fms，选择较大数值Fmb。

链条的修正张力
F'mb = Fmb × K × Kn × Kz
= 54.5 × 1.0 × 1.03 × 1.10 = 61.7(kN)...........(3)

比较上述(1)、(2)、(3)的修正链条张力后，取其中的最大值(3)。

F'mb = 61.7(kN)，RS120-3（最大容许张力76.0）或RS120-SUP-2（最大容许张力为66.7KN）均符合要求。

中心距为500mm，链轮的轮齿数21T(d₁ = 255.63)
31T(d₂ = 376.60)，符合要求。链节数取偶数为54节。

而相同的PCD/RS160 15T（外径269mm d₁ = 244.33)和23T（外径400mm d₂ = 373.07）而最大值为>(3)F'mb = 64.6(kN)。

RS160-1的最大容许张力为53.0KN，不符合要求。

RS160-SUP-1的最大容许张力为70.6，符合要求。

链轮18T的最大轴孔径为95mm，23T的最大轴孔径为118mm。驱动轴：轴径Φ68mm，从动轴：轴径Φ94mm。符合要求。

中心距为500mm，链轮的轮齿数15T(d₁ = 244.33)26T(d₂ = 373.07)，符合要求。链节数取偶数40节。

{重力单位}
步骤1 确认电机的特性・额定扭矩 Tn = 974 × kW n1 = 974 × 11 1800 = 5.95(kgf・m) ・启动力矩 Ts = Tn × 2 = 5.95 × 2 = 11.9(kgf・m) ・最大（停止）力矩 Tmax = Tn × 2.1 = 5.95 × 2.1 = 12.5(kgf・m) ・制动力矩 Tb = Tn × 2.0 = 5.95 × 2.0 = 11.9(kgf・m) ・电机的GD² GD²m = 0.352(kgf・m²) 步骤2 按载重量计算从动轴的旋转数 n₂ = V_ℓ × 1000 (输送机滚子外径 + 2 × 传送带的厚度) × π = 30 × 1000 (380 + 20) × π = 23.9(r/min) 驱动轴的旋转数 n = n₁/i = 1800 50 = 36(r/min) 链条的减速比 = 23.9 36 = 1 1.51 从动链轮的PCD d₂ = 400mm 链条负荷 Fw = 输送机滚子的旋转力矩 × 1000 × 2 d₂ = 337 × 1000 × 2 400 = 1690(kgf) 链条初选伴随一定的冲击.......使用系数 Ks = 1.3 链条的暂定张力 = Fw × Ks = 1690 × 1.3 = 2200(kgf) 暂定最大容许张力为3100kgf的RS120-1。根据从动链轮外径＜400mm选定31T 外径398mm PCD d₂ = 376.60(mm) 驱动链轮的轮齿数 = 31 1.51 = 21T PCD d = 255.63(mm) 链条速度 = P × Z'× n 1000 = 38.1 × 21 × 36 1000 = 28.8m/min＜50m/min可以参照容许张力选型。小链轮转速 36r/min・旋转系数 Kn = 1.03 小链轮的轮齿数 21T....轮齿数系数 Kz = 1.10 链条负荷 Fw = 输送机滚子的旋转力矩 × 1000 × 2 d₂ = 337 × 1000 × 2 376.6 = 1790 (kgf) 链条的修正张力 F'w = Fw × Ks × Kn × Kz = 1790 × 1.3 × 1.03 × 1.10 = 2640(kgf)...(1) RS120-1的最大容许张力为3100kgf ，符合要求。确认搬运物的速度(选型条件 30m/min) V_ℓ = n₂ × (输送机滚子外径 + 2 × 传送带的厚度) × π 1000 = n₁ × 21 31 × (输送机滚子外径 + 2 × 传送带的厚度) × π 1000 = 36 × 21 31 × (380 + 2 × 10) × π 1000 = 30.6(m/min) 步骤3 按加减速度进行计算参照步骤2的计算得出小链轮（减速机输出轴链轮）为RS120-21T，下述以同样节距同样轮齿数进行计算。已经获知加减速时间的可以直接进行计算。此处以未获知为前提进行计算。作用力矩 Tm = Ts + Tmax 2 = 11.9 + 12.5 2 = 12.2(kgf・m) 负载扭矩 T_ℓ = Fw × d 2 × 1000 × i = 1790 × 255.63 2 × 1000 × 50 = 4.58(kgf・m) 换算电机轴　负载处的GD² GD²_ℓ= M × V_ℓ π × n₁ ² = 6000 × 30.6 π × 1800 ² = 0.176(kgf・m²) 电机的GD² GD²m = 0.352(kgf・m²) 电机的加速时间 ts = (GD²m + GD²_ℓ) × n₁ 375×(Tm - T_ℓ) = (0.352 + 0.176) × 1800 375 × (12.2 - 4.58) = 0.34(s) 电机的减速时间 tb = (GD²m + GD²_ℓ) × n₁ 375 × (Tb + T_ℓ) = (0.352 + 0.176) × 1800 375 × (11.9 + 4.58) = 0.15(s) tb < ts，得出链条张力减速时大于加速时，下述计算以此为准。减速度 αb = V_ℓ tb × 60 = 30.6 0.15 × 60 = 3.40(m/s²) 减速时的链条张力 Fb = M × αb G × (输送机滚子外径 + 2 × 传送带的厚度) d₂ + Fw = 6000 × 3.40 G × (380 + 2 × 10) 376.6 + 1790 = 4000(kgf) 链条的修正张力为 F'b = Fb × Kn × Kz = 4000 × 1.03 × 1.10 = 4530(kgf)...(2) F'b = 4530(kgf)，RS120-2（最大容许张力5270kgf）或RS120-SUP-2（最大容许张力6800kgf）均符合要求。而相同的PCD/RS140 18T（外径279mm d₁＝255.98)和27T（外径407mm d₂= 382.88），则因为和所需的从动链轮必须≦400mm相抵触所以不符合要求。链条的减速比从3623.9变为2618，搬运速度 = 30 × 3623.9 ×2618= 31.3m/min。选择26T(外径393mm d₂ = 368.77)时(2)F'b = 4520(kgf)。 RS140-1的最大容许张力为4100kgf，不符合要求。 RS140-SUP-1的最大容许张力为5500kgf，符合要求。链轮18T的最大轴孔径为89mm，26T的最大轴孔径为103mm。驱动轴：轴径Φ66mm，从动轴：轴径Φ94mm。符合要求。中心距为500mm，链轮的轮齿数18T(d₁ = 255.98)26T(d₂ = 368.77)，符合要求。链节数取偶数为46节。步骤4 按惯性比R进行计算惯性比R = GD²_ℓ GD²m = 0.176 0.352 = 0.5 传动装置需有一定的盈余....冲击系数K = 1.0。启动力矩 Ts = 11.9(kgf・m) 启动力矩时链条的张力 Fms = Ts × i × 1000 × 2 d = 11.9 × 50 × 1000 × 2 255.63 = 4660(kgf) 制动力矩 Tb = 11.9(kgf・m) 制动力矩时链条的张力 Fmb = Tb × i × 1.2 × 1000 × 2 d = 11.9 × 50 × 1.2 × 1000 × 2 255.63 = 5590(kgf) Fmb > Fms，选择较大数值Fmb。链条的修正张力 F'mb = Fmb × K × Kn × Kz = 5590 × 1.0 × 1.03 × 1.10 = 6330(kgf)...........(3) 比较上述(1)、(2)、(3)的修正链条张力后，取其中的最大值(3)。 F'mb = 6330(kgf)，RS120-3（最大容许张力7550kgf）或はRS120-SUP-2（最大容许张力6800kgf）符合要求。中心距为500mm，链轮的轮齿数21T(d₁ = 255.63) 31T(d₂ = 376.60)，符合要求。链节数取偶数为54节。而相同的PCD/RS160 15T（外径269mm d₁＝244.33)和23T（外径400mm d₂ = 373.07）而最大值为>(3)F'mb = 6620(kgf)。 RS160-1的最大容许张力为5400kgf，不符合要求。。 RS160-SUP-1的最大容许张力为7200kgf，符合要求。链轮18T的最大轴孔径为95mm，23T的最大轴孔径为118mm。驱动轴：轴径Φ68mm，从动轴：轴径Φ94mm。符合要求。中心距为500mm，链轮的轮齿数15T(d₁ = 244.33)26T(d₂ = 373.07)，符合要求。链节数取偶数40节。

{重力单位}

步骤1 确认电机的特性

・额定扭矩
Tn = 974 × kW n1 = 974 × 11 1800 = 5.95(kgf・m)

・启动力矩
Ts = Tn × 2 = 5.95 × 2 = 11.9(kgf・m)

・最大（停止）力矩
Tmax = Tn × 2.1 = 5.95 × 2.1 = 12.5(kgf・m)

・制动力矩
Tb = Tn × 2.0 = 5.95 × 2.0 = 11.9(kgf・m)

・电机的GD²
GD²m = 0.352(kgf・m²)

步骤2 按载重量计算

从动轴的旋转数
n₂ = V_ℓ × 1000 (输送机滚子外径 + 2 × 传送带的厚度) × π
= 30 × 1000 (380 + 20) × π = 23.9(r/min)

驱动轴的旋转数
n = n₁/i = 1800 50 = 36(r/min)

链条的减速比 = 23.9 36 = 1 1.51

从动链轮的PCD d₂ = 400mm
链条负荷 Fw = 输送机滚子的旋转力矩 × 1000 × 2 d₂
= 337 × 1000 × 2 400 = 1690(kgf)

链条初选

伴随一定的冲击.......使用系数 Ks = 1.3

链条的暂定张力 = Fw × Ks = 1690 × 1.3 = 2200(kgf)

暂定最大容许张力为3100kgf的RS120-1。

根据从动链轮外径＜400mm选定31T
外径398mm PCD d₂ = 376.60(mm)

驱动链轮的轮齿数 = 31 1.51 = 21T PCD d = 255.63(mm)

链条速度 = P × Z'× n 1000 = 38.1 × 21 × 36 1000
= 28.8m/min＜50m/min可以参照容许张力选型。

小链轮转速 36r/min・旋转系数 Kn = 1.03

小链轮的轮齿数 21T....轮齿数系数 Kz = 1.10

链条负荷 Fw = 输送机滚子的旋转力矩 × 1000 × 2 d₂
= 337 × 1000 × 2 376.6 = 1790 (kgf)

链条的修正张力 F'w = Fw × Ks × Kn × Kz
= 1790 × 1.3 × 1.03 × 1.10 = 2640(kgf)...(1)

RS120-1的最大容许张力为3100kgf ，符合要求。

确认搬运物的速度(选型条件 30m/min)

步骤3 按加减速度进行计算

参照步骤2的计算得出小链轮（减速机输出轴链轮）为RS120-21T，下述以同样节距同样轮齿数进行计算。

已经获知加减速时间的可以直接进行计算。此处以未获知为前提进行计算。

作用力矩 Tm = Ts + Tmax 2 = 11.9 + 12.5 2 = 12.2(kgf・m)

负载扭矩 T_ℓ = Fw × d 2 × 1000 × i = 1790 × 255.63 2 × 1000 × 50
= 4.58(kgf・m)

换算电机轴　负载处的GD²
GD²_ℓ= M × V_ℓ π × n₁ ²
= 6000 × 30.6 π × 1800 ²
= 0.176(kgf・m²)

电机的GD² GD²m = 0.352(kgf・m²)

电机的加速时间
ts = (GD²m + GD²_ℓ) × n₁ 375×(Tm - T_ℓ)
= (0.352 + 0.176) × 1800 375 × (12.2 - 4.58)
= 0.34(s)

电机的减速时间
tb = (GD²m + GD²_ℓ) × n₁ 375 × (Tb + T_ℓ) = (0.352 + 0.176) × 1800 375 × (11.9 + 4.58) = 0.15(s)

tb < ts，得出链条张力减速时大于加速时，下述计算以此为准。

减速度
αb = V_ℓ tb × 60 = 30.6 0.15 × 60
= 3.40(m/s²)

减速时的链条张力
Fb = M × αb G × (输送机滚子外径 + 2 × 传送带的厚度) d₂
+ Fw = 6000 × 3.40 G × (380 + 2 × 10) 376.6 + 1790 = 4000(kgf)

链条的修正张力为
F'b = Fb × Kn × Kz = 4000 × 1.03 × 1.10 = 4530(kgf)...(2)
F'b = 4530(kgf)，RS120-2（最大容许张力5270kgf）或RS120-SUP-2（最大容许张力6800kgf）均符合要求。

而相同的PCD/RS140 18T（外径279mm d₁＝255.98)和27T（外径407mm d₂= 382.88），则因为和所需的从动链轮必须≦400mm相抵触所以不符合要求。

链条的减速比从3623.9变为2618，搬运速度 = 30 × 3623.9 ×2618= 31.3m/min。选择26T(外径393mm d₂ = 368.77)时(2)F'b = 4520(kgf)。

RS140-1的最大容许张力为4100kgf，不符合要求。

RS140-SUP-1的最大容许张力为5500kgf，符合要求。

链轮18T的最大轴孔径为89mm，26T的最大轴孔径为103mm。驱动轴：轴径Φ66mm，从动轴：轴径Φ94mm。符合要求。

中心距为500mm，链轮的轮齿数18T(d₁ = 255.98)26T(d₂ = 368.77)，符合要求。链节数取偶数为46节。

步骤4 按惯性比R进行计算

惯性比R = GD²_ℓ GD²m = 0.176 0.352 = 0.5

传动装置需有一定的盈余....冲击系数K = 1.0。

启动力矩 Ts = 11.9(kgf・m)

启动力矩时链条的张力
Fms = Ts × i × 1000 × 2 d
= 11.9 × 50 × 1000 × 2 255.63 = 4660(kgf)

制动力矩 Tb = 11.9(kgf・m)

制动力矩时链条的张力
Fmb = Tb × i × 1.2 × 1000 × 2 d
= 11.9 × 50 × 1.2 × 1000 × 2 255.63 = 5590(kgf)

Fmb > Fms，选择较大数值Fmb。

链条的修正张力
F'mb = Fmb × K × Kn × Kz
= 5590 × 1.0 × 1.03 × 1.10 = 6330(kgf)...........(3)

比较上述(1)、(2)、(3)的修正链条张力后，取其中的最大值(3)。

F'mb = 6330(kgf)，RS120-3（最大容许张力7550kgf）或はRS120-SUP-2（最大容许张力6800kgf）符合要求。

中心距为500mm，链轮的轮齿数21T(d₁ = 255.63)
31T(d₂ = 376.60)，符合要求。链节数取偶数为54节。

而相同的PCD/RS160 15T（外径269mm d₁＝244.33)和23T（外径400mm d₂ = 373.07）而最大值为>(3)F'mb = 6620(kgf)。

RS160-1的最大容许张力为5400kgf，不符合要求。。

RS160-SUP-1的最大容许张力为7200kgf，符合要求。

链轮18T的最大轴孔径为95mm，23T的最大轴孔径为118mm。驱动轴：轴径Φ68mm，从动轴：轴径Φ94mm。符合要求。

中心距为500mm，链轮的轮齿数15T(d₁ = 244.33)26T(d₂ = 373.07)，符合要求。链节数取偶数40节。

选型结果

条件	步骤	型号	链轮	链节数	润滑型式
启动频率不满6次	步骤2	RS120-1	21T×31T	54链节	AII
启动频率6次以上有缓冲启动器	步骤3	RS120-2	21T×31T	54链节	AII
启动频率6次以上有缓冲启动器	步骤3	RS140-SUP-1	18T×26T	46链节	B
启动频率6次以上无缓冲启动器	步骤3 步骤4	RS120-3	21T×31T	54链节	AII
		RS120-SUP-2	21T×31T	54链节	B
		RS160-SUP-1	15T×23T	40链节	B

注）1.可在各链条尺寸和规格传动效率表内确认润滑方式。
2.均需调整中心距。

选定链条时会使用到的算式（点击此处），系数（点击此处），惯性力矩（点击此处）参考。
