技術資料 ピンギヤドライブユニット

選定手順

潤滑

運転前には、必ず全てのローラ外周面に極圧系グリースを塗布してください。ピンホイールあるいはピンラックのローラ内面にはあらかじめ潤滑用のグリースを塗布しています。
水中使用などのように潤滑用グリースが使用できない雰囲気、あるいは130℃以上の高温雰囲気でご使用になる場合は別途ご相談ください。

特殊バックラッシ仕様　（標準の許容接線荷重とは異なります）

●大バックラッシ仕様

　バックラッシを大きくすることで容易な据付が可能です。

●小バックラッシ仕様

　バックラッシを小さくすることが可能です。（標準バックラッシの2/3　対応枠番：PDU020～PDU120）

取付方法

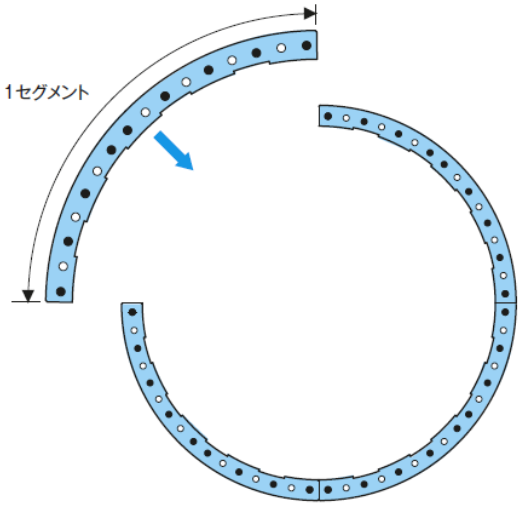

取付ボルト位置

ボルトはセグメントの両端とその間を等配置で最小取付数（下記参照）以上で取付けてください。

ピンホイール・ピンラックの分割

ピンホイール・ピンラックの分割については下記をご参照の上、手配時には納品図などで必ずご確認ください。

例1.	ピンホイールの例：			例2.	ピンラックの例：
	PDU30-GW-190Pの場合8分割となります。				PDU30-FR-200Pの場合、定尺ローラ数：26Ｐ　最小ローラ数：10P
	23/190P×2本	）	の組合せとなります。		26P×7本	）	の組合せとなります。
	24/190Ｐ×6本				18P×1本

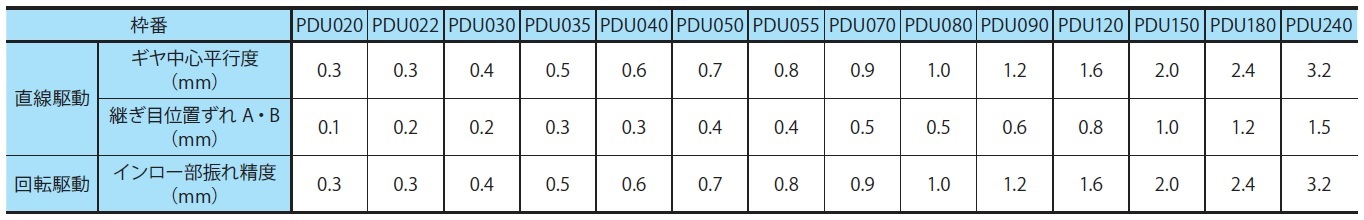

据え付け精度

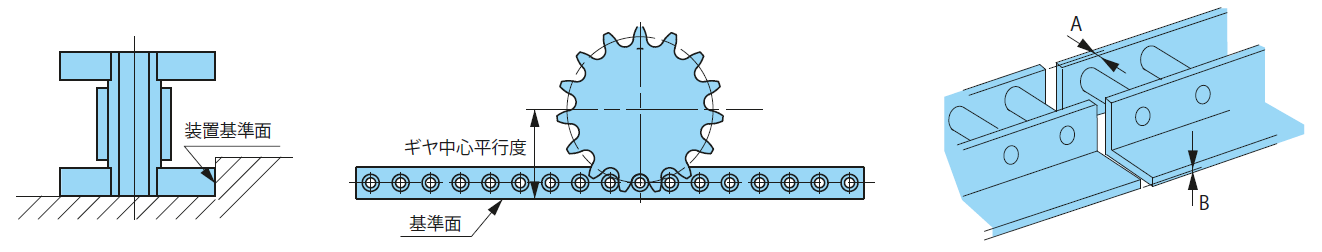

ピンホイール：	ピンホイールのフレーム凸部表面はローラ取付け穴と同芯加工してありますので芯出し基準面として装置のインロー部に嵌め込んで取り付ける事ができます。 装置インロー部の精度は下記表の「インロー部振れ精度」以内で仕上げてください。
ピンラック：	ピンラックの装置側取付け基準面とピンギヤ中心の平行度は下表「ギヤ中心平行度」の値以下になるよう事前に装置間で平行度を出しておいてください。 ピンラック同士の継目における相互の位置ずれはA・Bは下表の値以下になるように取付けてください。

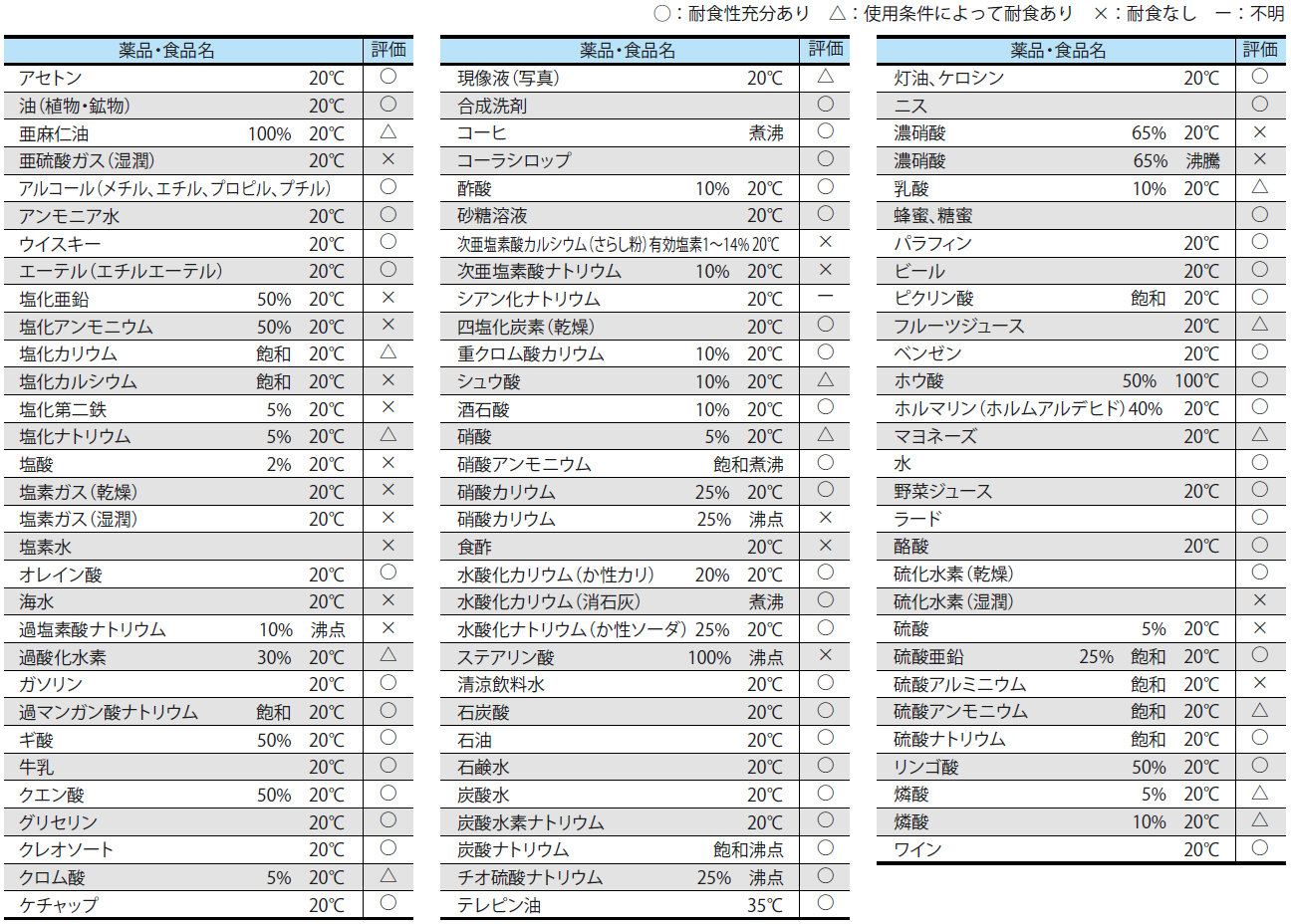

ステンレスタイプの耐食性に関する参考資料

耐食性は、使用条件によって相当変化しますので、下表は保証の程度を表したものではありません。下表を参考にして、実際の使用条件のもとで前もってテスト試料品などで耐食性を確認してください。
