技术资料 销齿传动组件


选定次序

销齿传动组件的节距圆直径 临时选定

旋转运行时：请按照旋转装置的尺寸临时选定销轮的节距圆直径。请按照减速比临时选定销齿的节距圆直径。
直线运行时：请从装置布局临时选定销齿的节距圆直径。

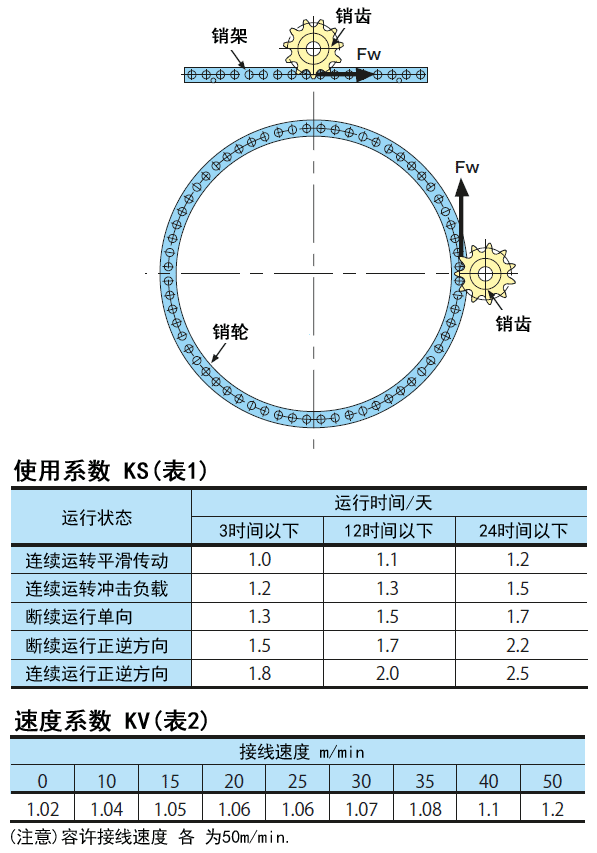

负载接线负载Fw 的计算

请按照负载条件对销轮或者销齿条作用的负载接线负载Fw。

补正接线负载Ft 的计算

按照运行条件算出使用系数KS(表1)，按照接线速度KV(表2)算出速度系数，请乘负载接线负载FW乘以补正接线负载FT。

Ft=Ks×Kv×Fw

销齿传动组件的机座号选定

请按照每销齿条或者销轮的各机座号的容许接线负载FP和补正接线负载FT，选定满足下列条件的销齿传动运行组件的机座号。

容许接线负载Fp>补正接线负载Ft

选定型号

销轮：请按照选定的机座号和临时选定的销轮节距圆直径选出最接近的节距圆直径的销轮滚子数。
销架：请按照选定的机座号和运行距离（或移动距离）来计算滚子数。
销齿：按照已选的机座号和临时选定的销齿的节距圆直径，选定最接近的节距圆直径的销齿齿数和型号。
※齿轮齿数的使用范围有限。如果齿数不足，请增加齿数再选定。

[点击扩大]
返回页首

润滑

请在运行之前，极压系润滑脂必定涂在全滚子外周面。润滑用的润滑脂预先涂在销轮或者销齿条的滚子内面。如在水中等不能
使用润滑用润滑脂的环境，或在130℃以上的高温环境使用的场合，请向敝公司咨询。

返回页首

特殊背隙规格（与标准容许接线负重不同）

●大背隙规格

　增大背隙可使安装更容易。


●小背隙规格

　可将背隙缩小。（标准背隙的2/3 对应型号PDU020～PDU120）


返回页首

安装方法

平型·轮型

采用空心销，利用这个孔就以螺栓固定在对方装置侧面。在安装时，另一方的表面设置锁定或导轨，决定位置。

角度

垂直形的直线架，用紧固螺栓用的孔将脚方面对对方装置固定。

返回页首

安装螺栓位置

请螺栓设在分段两端和其间的同等位置以最小安装数(参照下列)以上安装。


1个分段的最小安装螺栓个数（水平安装的场合）

规格编号安装螺栓
尺寸		最小
安装数
钢制类型PDU020M48
PDU022M413
PDU030M610
PDU035M88
PDU040M107
PDU050M126
PDU055M129
PDU070M166
PDU080M167
PDU090M206
PDU120M304
PDU150M366
PDU180M426
PDU240M485
不锈钢类型PDU020M48
PDU022M413
PDU030M610
PDU035M88
PDU040M107
PDU050M126
PDU055M129
PDU070M166
PDU080M167
PDU090M206

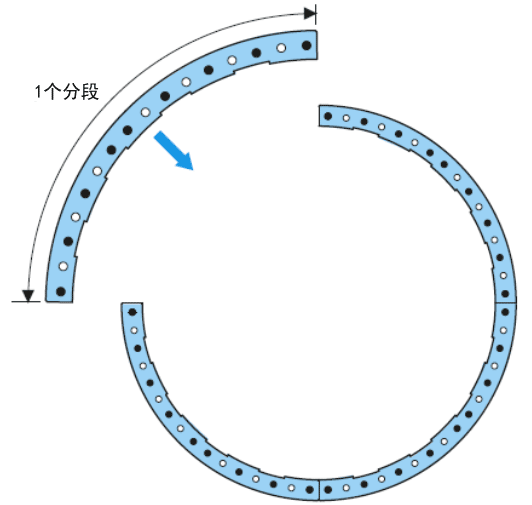

(例) 螺栓安装： PDU050-GPF064P　4分割的场合
安装位置： 参照下图（黑圆为安装位置）

PDU55最小安装螺栓数量"6根"(M12)
1个分段中尽量均等安装6根以上的螺栓。
※如安装方面有不明之处，请咨询本公司。

[点击扩大]
返回页首

销轮·销齿条的分割

关于销轮·销齿条的分割，请参照例之后，订购时请再确认产品图等。


例1 销轮例： 例2 销齿条例：
PDU30-GW-190P分为8条。 PDU30-FR-200P，定尺滚子数∶26P 最小滚子数∶10P
　　23/190P×2个  ） 的组件。 　　26P×7个  ） 的组件。
　　24/190P×6个 　　18P×1个
返回页首

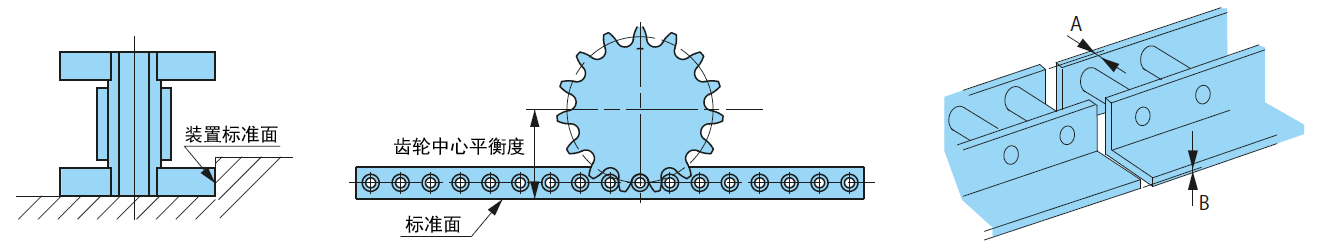

安装精度

销轮：销轮的框架凸部表面与滚子安装孔已实施同心加工，作为心出标准面对装置的嵌缝部嵌缝。

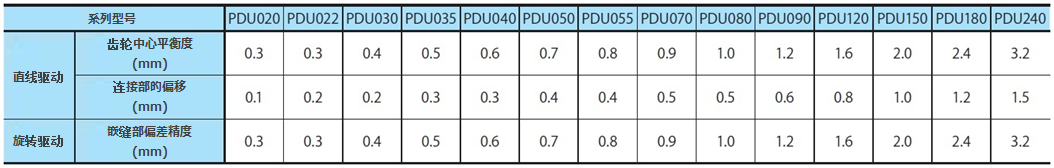

装置嵌缝部的精度，请按照下列表的「嵌缝部偏差精度」以内加工。
销架：销齿条的装置端安装标准面和销齿中心的并行度，请按照下表「齿轮中心并行度」的数值以内，在装置之间预先设定并行度。在
销齿条之间的位置偏差(A·B)按照下表的数值以内安装。

[点击扩大]

[点击扩大]
返回页首

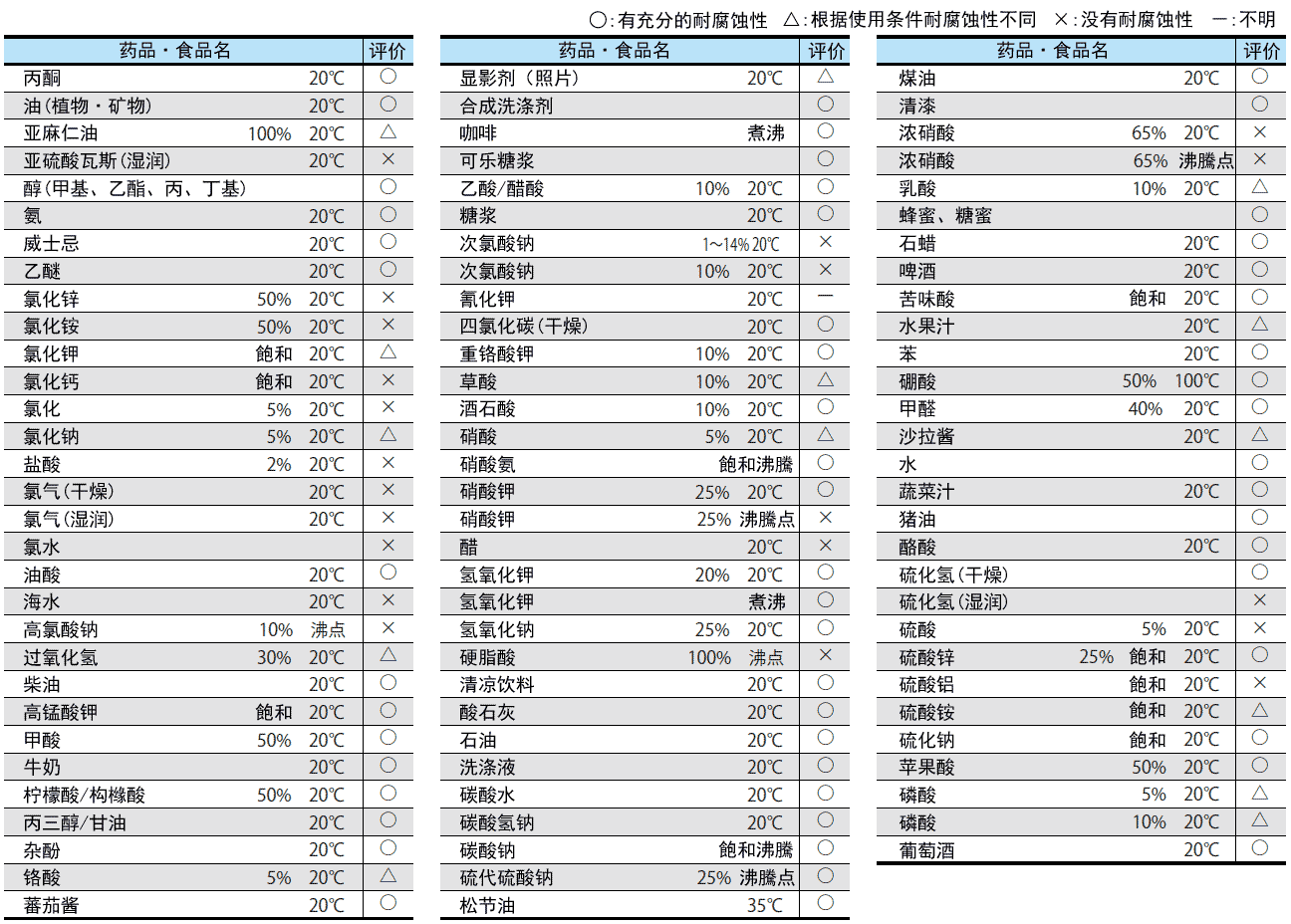

不锈钢类型的耐腐蚀性能的相关资料

耐腐蚀性因使用条件而变化，下表并不表示保证程度。请参考下表，在实际的使用条件下,先用试品等进行测试确认耐腐蚀性。


[点击扩大]
