技术资料 电缆拖链 － 电缆拖链的使用限制
电缆拖链的使用寿命

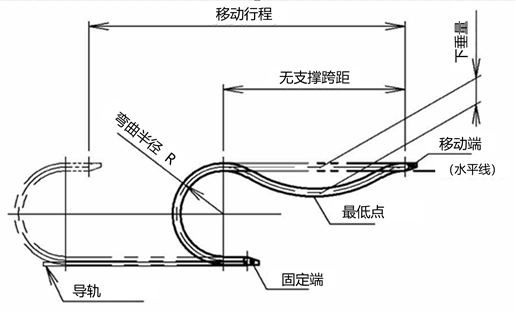

拖链的运行（往复移动）会引起链节连结部链销与孔的磨损，以及非后屈限制部的磨损，导致无支撑跨距部的松垂。（参照右图）
受此影响，如拖链无法保护电缆/软管，或无法确保稳定运行时，即可判断拖链已达到使用寿命。
达到下列1或2，小的一方时即可做出判断。
无支撑跨距部松垂量的界限值（参考）
1.无支撑跨距长度的10%
2.电缆拖链的屈曲半径(R)量
(例)
无支撑跨距长度：
500mm(⇒500mm×0%=50mm)→松垂界限量（参考）50mm
电缆拖链弯曲半径：R55
■电缆拖链如因经年劣化发生断裂或破损，可判断已达使用寿命。
影响使用寿命的因素
下列场合有可能缩短电缆拖链的使用寿命。
- 1.高加减速与运行频度
- 2.具有粉尘等磨损物
- 3.外部的振动
- 4.设置精度不良

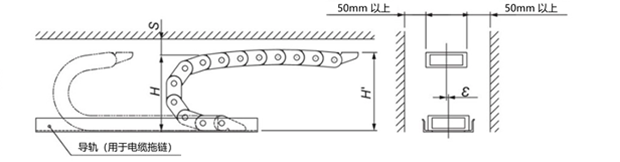

■电缆拖链设置精度的参考（推荐）
- ・移动端，固定端位置的配列值(ε)小于容许值。
- ・设置高度 (H') 在推荐值范围内。〔注：请勿按总高度 (H)设置。 〕
- ・余地空间(S)大于推荐值
- ・设置（电缆拖链）导轨
延长电缆拖链使用寿命的方法

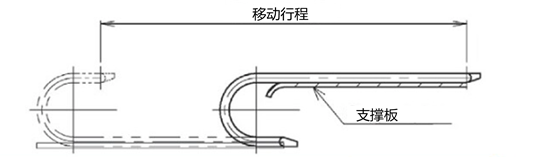

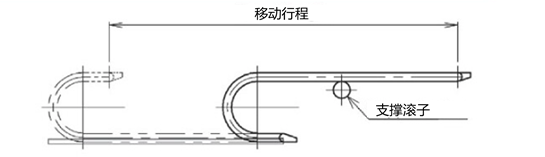

在使用初期设置支撑滚子或支撑板，可限制松垂，延长电缆拖链的使用寿命。
注）如在无支撑跨距部已有一定松垂的状态下追加支撑滚子或支撑板，设置位置（高度）需考虑自由跨距部的松垂量，而且支撑板需考虑形状（自由跨距部移乘至导轨的部分）。
长跨距规格的使用寿命参考
长跨距的规格在使用时内周侧会发生磨损。链节高度的磨损量(如带滑橇，即滑橇的磨损量）达到容许值（右表）时，即需要替换。TKP58H39/带滑橇，TKP68H46/带滑橇，TKP91(H56、H80)，TKC91(H56、H80)，TKMK ，TKMT 型仅可交换滑橇。如何延长滑橇的使用寿命，请参考长跨距规格产品页面。
| 尺寸 | 容许磨损量 (mm) | |
|---|---|---|
| 无滑橇 | 带滑橇 | |
| TKP35H22 | 1 | - |
| TKP45H25 | 1.5 | - |
| TKP58H39 | 1.5 | 5 |
| TKP62H34 | 1 | - |
| TKP68H46 | 1.5 | 5 |
| TKP90H50 | 1.5 | - |
| TKP125H74 | 1.5 | - |
| TKP91H56 | - | 7 |
| TKP91H80 | - | 7 |
| TKC34H25 | 1 | - |
| TKC47H36 | 1 | - |
| TKC64H50 | 1.5 | - |
| TKC85H68 | 1.5 | - |
| TKC91H56 | - | 7 |
| TKC91H80 | - | 7 |
| TKMK47H28/TKMT47H26 | - | 1.5 |
| TKMK65H42/TKMT65H38 | - | 1.5 |
| TKMK95H58/TKMT95H54 | - | 1.5 ※ |
| TKMK125H72/TKMT125H68 | - | 1.5 ※ |
※可提供更大数值的类型（不同滑橇厚度）。请咨询敝公司。
