适用案例集 凸轮离合器 － 23. 建材类板材涂装线
应用
超越
通过凸轮离合器的内外轮啮合来传递扭矩，因内外圈的转速差和旋转方向的不同，在空转时可任意地重复操作的方式。与自行车的飞轮运行相同。
可选用机械
选用机械
建材类板材涂装线
适用事例
布局
 |
|||||

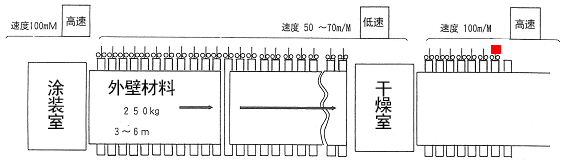

| ①帘状下落陶瓷涂料以均速穿过的悬挂在涂装室的外壁材料。 | ②其次，进入干燥炉后传输速度开始下降。 | ③通过干燥炉的外壁材料加速进入下工序。 | |||
| ※■部分中将凸轮离合器装在所有的滚辊上、用链条以锯齿方式进行缠绕。 把链轮装在凸轮离合器的外环端，而内环和滚辊相连。 |
|||||
- 涂装时如速度不均会造成喷涂偏差。
- 从涂装室出来的外壁材料由「快」向慢速输送线移动时,利用BB离合器的空转可使速度下降并使材料能平滑移动。
- 当从涂装室出来的外壁材料的前方，有其他材料停滞时，也可因BB的空转使后方材料在碰到前方材料后将其推出，随后材料以平滑方式通过涂装室。
- 吊椅的速度逐渐降低，当车轮的旋转低于转速时凸轮离合器自动啮合进入低速运转。
使用目的和运行说明
正常运转时
凸轮离合器可同链轮、滚辊组合使用。链轮的旋转通过凸轮离合器的外环来传递，而通过凸轮离合器的啮合可使各滚辊来输送材料。

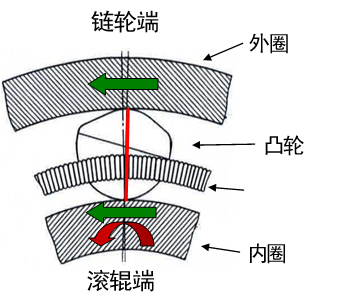

((右图∶绿色箭头))啮合是指外环·凸轮·内环作为一体时从驱动机端到从动机端进行动力传递时的状态。在应用案例中,旋转通过凸轮离合器的啮合从外轮向内轮进行传递。
从高速到低速&从低速到高速滚辊移动时
从高速端向低速端移动时、高速端推动低速端的材料时和低速端向高速滚辊移动时、低速滚辊受到高速端的牵引时，凸轮离合器处于空转状态以防止滚辊和搬送物间的摩擦。
((右图∶红色箭头))空转时外环停止、内轮处于红色箭头方向的旋转状态。
使用凸轮离合器的优点
- ・从高速端向低速端移动时，可防止因材料和滚辊之间的振动所造成的产品受损。
- ・カムクラッチのオーバランニング機能を利用すると、制御機器を使用する必要はありません。
