二次電池向け
つばき商品
電気自動車(EV)やハイブリッド車(HV)など電動車の普及に伴い、車載用の二次電池の需要が急激に拡大しています。
製造工程ごとに各種つばき商品のご提案が可能です。
電極製造

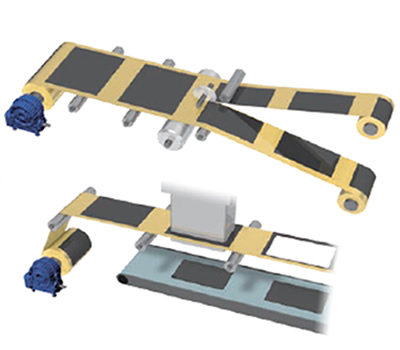

塗工
電極材料を金属箔に塗布します。
ロールプレス
塗工後の電極をローラで圧延し、高密度化、電池性能を均一化させます。
スリット・カット
電極材料を要望のサイズに連続的に裁断します。
塗工・ロールプレス

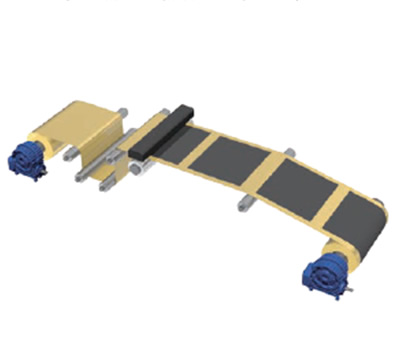

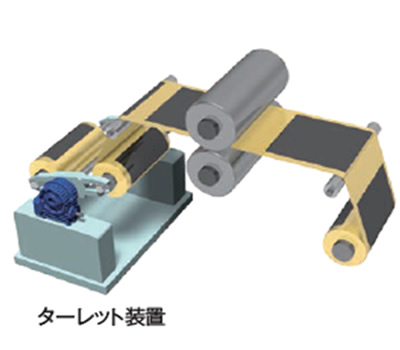

巻取り・巻出し ターレット駆動
ウォーム減速機
円筒形と鼓形の2種類のウォームギヤをラインアップ。豊富なバリエーションで様々な要求に対応が可能なシリーズです。
高い負荷能力によりコンパクトな装置設計に貢献します。
また、回転ムラが少なく、ロール to ロールの工程での巻取り・巻出しやターレット駆動の低速駆動につばきのウォーム減速機が多く採用されています。
POINT
高減速比、高負荷容量、コンパクト、低角度伝達誤差
ハイパワー&軽量・コンパクト
汎用円筒形ウォームに対して最大2サイズ小さい枠番が選定できます。
少ない回転ムラ

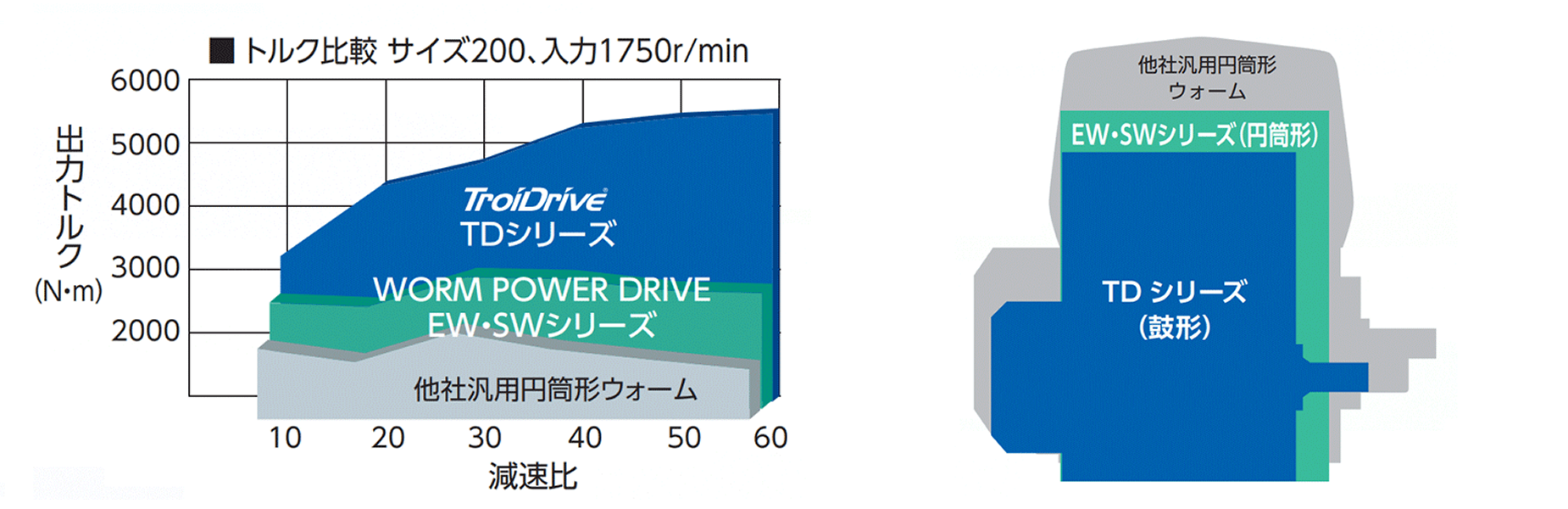

トロイドライブは同時噛合歯数が多いため、ギヤを用いたあらゆる減速機の中で最小の角度伝達誤差です。

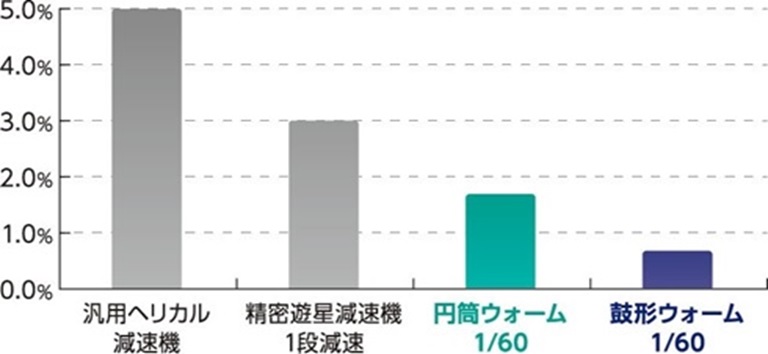

角度変動率
ウォーム減速機についてさらに詳しく
製品に関するお問い合わせはこちらから
TERUSシリーズ
ウォーム減速機にギヤモータを組み合わせることも可能です。ウォームギヤの特長である高強度、ギヤモータの特長である高効率を併せ持つ高機能ギヤモータです。装置のコンパクト化、部品点数の削減が図れます。
TERUSシリーズについてさらに詳しく
製品に関するお問い合わせはこちらから

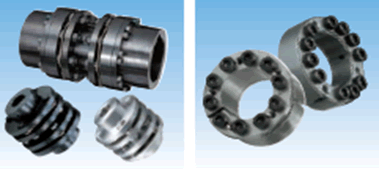

カップリング・パワーロック
軸の連結や締結においてノンバックラッシでの駆動を実現します。
耐食性が要求される上流工程ではステンレス仕様や無電解ニッケルメッキ仕様の提案が可能です。
ステンレスや表面処理における使用制限物質の含有については当社までお問い合わせください。
POINT
ノンバックラッシ、耐食性
カップリングについてさらに詳しく
パワーロックについてさらに詳しく
セパレータ製造
キャスト

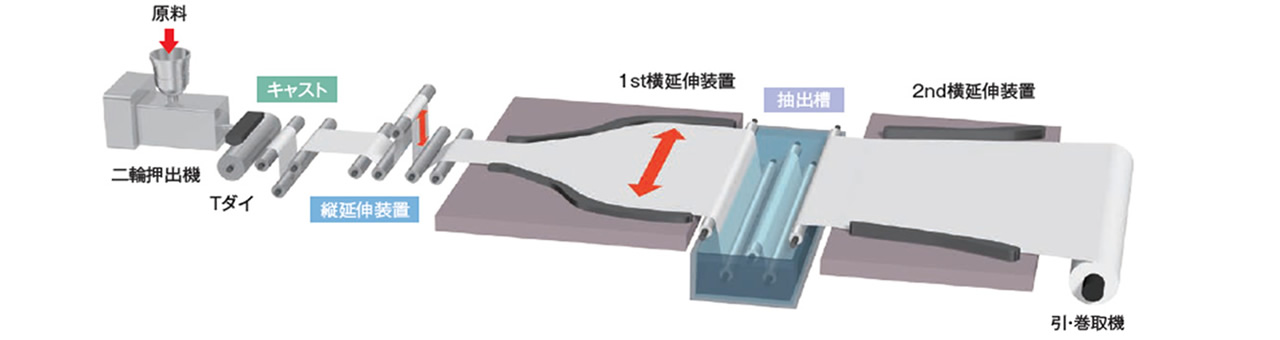

Tダイから押し出された原料を冷却・廷伸します。
縦延伸
複数のロール間に原料を通し延伸します。
抽出槽
延伸されたフィルムの洗浄・乾燥などをします。
キャスト

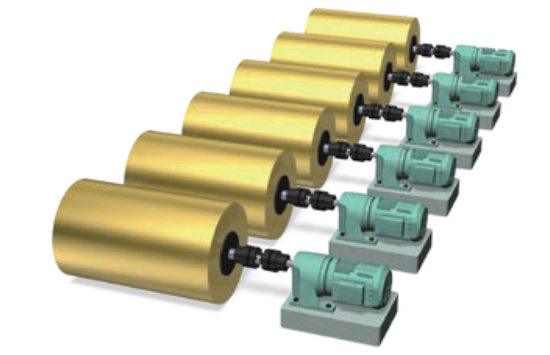

リニパワージャッキ®・マイタギヤボックス・ディスクカップリング・ギヤモータ
メンテナンス時のロールの昇降で、リニパワージャッキ・マイタギヤボックス・ディスクカップリングを活用できます。
これら複数製品の一括選定もご提案します。ジャッキシステム選定ページもご活用ください。
縦延伸装置
NERカップリング
ロール軸と駆動部との連結で活用されています。
リーマボルト・ディスクなどのお客様での組付けが不要な新構造で圧倒的な組立時間短縮、また従来のディスクカップリングに比べ大きな軸穴加工が可能で、必要トルクに対して軸径が大きなロールとの連結に最適です。
POINT
大軸径、組立時間短縮
NERカップリングについてさらに詳しく
製品に関するお問い合わせはこちらから
抽出槽
サーボモータ用減速機 中空軸タイプ
ハイポイドギヤヘッド HMTK
ロール軸のサーボモータ駆動用の減速機としてハイポイドギヤの中空軸タイプが活用されています。サーボモータを直結する中空減速機でレイアウトをシンプルにします。
POINT
部品点数削減
タイミングベルト&プーリ、マイタギヤボックス、ウォーム減速機
1モータで複数ロールを駆動させるレイアウトではウォーム減速機、マイタギヤボックス、ディスクカップリング、タイミングベルトなどの組合せでデザインに合わせた一括選定も可能です。
POINT
システム提案
フィルム搬送

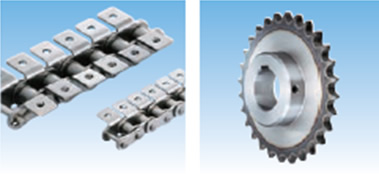

小形コンベヤチェーン&スプロケット
使用環境に合わせ、ステンレスチェーン・ニッケルメッキチェーンなどさまざまな仕様をラインアップしています。スプロケットは軸穴加工内容の選択や図面の入手が簡単なフィットボアが便利です。
組立工程
積層・捲回

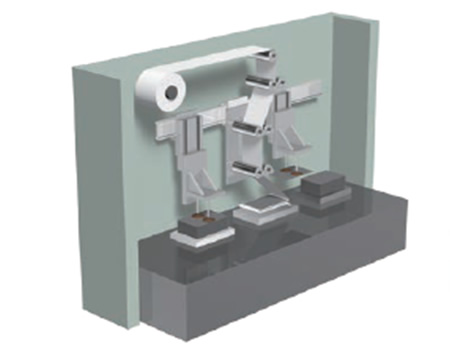

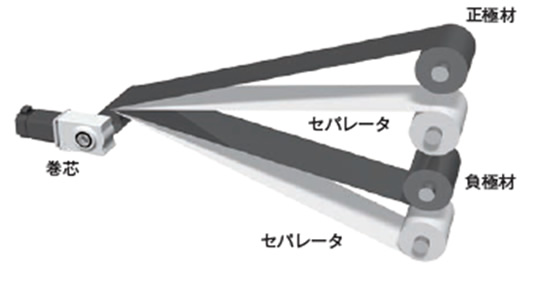

電極とセパレータを交互に高精度に積み重ねます。
注液
TAB溶接の後、電池セルに電解液を注入し、封口します。
充放電・エージング
充放電を繰り返し、電池を活性化させた後、所定の温度環境で一定期間放置します。

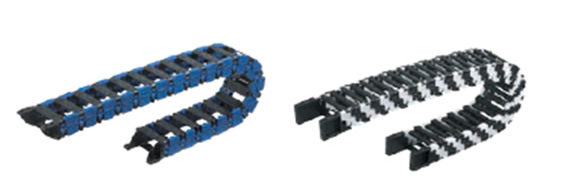

ケーブルベヤ TKR形
つばき独自の屈曲機構により低発塵での稼働を実現します。
二次電池製造のクリーンルームでの使用に適しています。また、ドライ環境での使用に最適なドライ環境仕様もラインアップしています。
POINT
ISOクラス3、ドライ環境
ドライ環境仕様 ※受注生産品
超低露点のドライな環境下でも低騒音・低発塵・長寿命
リチウムイオン電池などの製造工程で、極めて低湿度な環境下での使用に最適です。
TKR15H22
TKR20H28/
TKR26H40/
TKR28H52
ケーブルベヤ TKR形についてさらに詳しく
製品に関するお問い合わせはこちらから
フラットベヤ

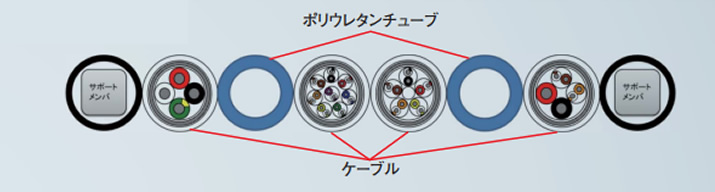

つばきケーブルベヤ技術を駆使した独自の自立式フラットケーブルシステム。
跳ね上がり抑制、長ストロークを実現するサポートメンバはチューブに内蔵。ケーブル・チューブは平型に溶着した構造のため、低発塵を実現します。
POINT
ISOクラス2、跳ね上がり抑制、長ストローク
跳ね上がり抑制
フラットケーブル(他社製)
フラットベヤ(つばき製)
長ストローク
フラットケーブル(他社製)
フラットベヤ(つばき製)

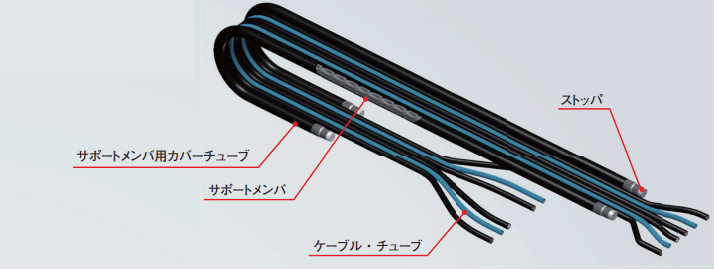

構造
フラットベヤ断面図例
フラットベヤについてさらに詳しく
製品に関するお問い合わせはこちらから
クリーンベヤ
ケーブルやチューブ、サポートメンバを専用のフッ素樹脂製ポッド内に収納することで摩耗粉の飛散を防止し、つばきケーブルベヤシリーズの中で最も低発塵で、ISOクラス1を実現します。生産設備の品質に対する信頼性向上が図れます。
POINT
ISOクラス1、低騒音、長寿命

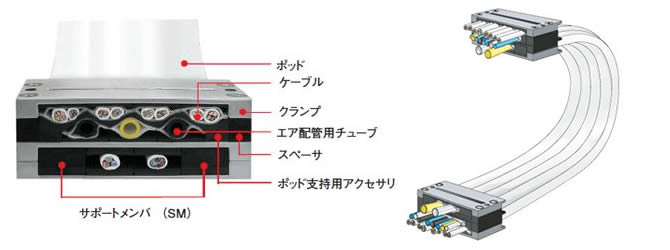

構造
クリーンベヤについてさらに詳しく
製品に関するお問い合わせはこちらから
プラブロックチェーン
ブロック形状で小さなリンク幅を採用。サイズバリエーションも豊富で、搬送物や使用条件に合わせてサイズ・仕様を選択いただけます。
POINT
摺動性
[サイズバリエーション]
| 仕様 | 普通 | 低摩擦 耐摩耗 |
耐熱 高速 |
耐薬品 |
|---|---|---|---|---|
| RSP35 | 0.18(18) | 0.1(10) | ||
| RSP40 | 0.44(45) | 0.25(25) | ||
| RSP50 | 0.69(70) | - | 0.39(40) | |
| RSP60 | 0.88(90) | 0.49(50) | ||
| RSP80 | 1.77(180) | - | 0.98(100) | |
LF 低摩擦・耐摩耗仕様
チェーンリンクに低摩擦・耐摩耗ポリアセタール採用
KV 耐熱･高速仕様
チェーンリンクに特殊エンプラ採用
Y 耐薬品仕様
チェーンリンクに特殊エンプラ採用
プラブロックチェーンについてさらに詳しく
製品に関するお問い合わせはこちらから
サーボモータ用減速機TERVOシリーズ
サーボモータによる高度なモーションコントロールに最適な減速機をラインアップしています。捲回工程の駆動部においてコンパクトな設計が可能になります。
POINT
コンパクト、部品点数削減
間欠搬送チェーン
専用のニードルを使用した摩耗伸びゼロのチェーン。注液後の蓋の取付けや注液部などの高精度な間欠運転に最適です。
POINT
高精度
ラムダチェーン
特殊含油ブシュを採用したチェーン。含油ブシュによる自己潤滑機能を備えているため無給油・長寿命を実現します。
メンテナンス工数の削減や、クリーンな環境の維持に貢献します。
POINT
無給油・長寿命、ローメンテ、クリーン環境

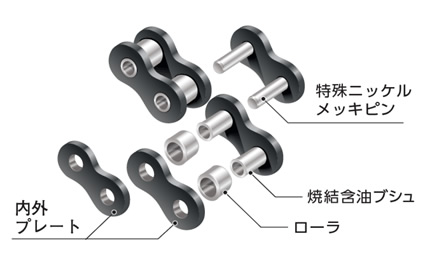

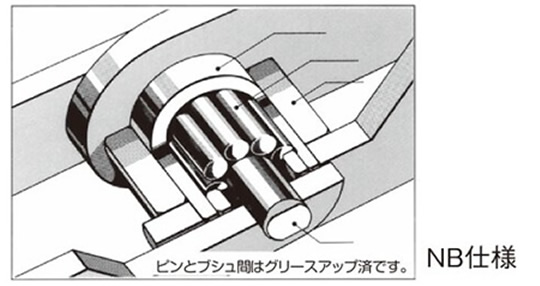

基本構造
ラムダチェーンについてさらに詳しく
製品に関するお問い合わせはこちらから

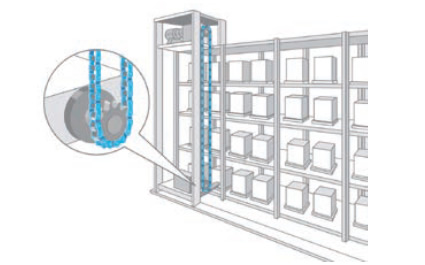

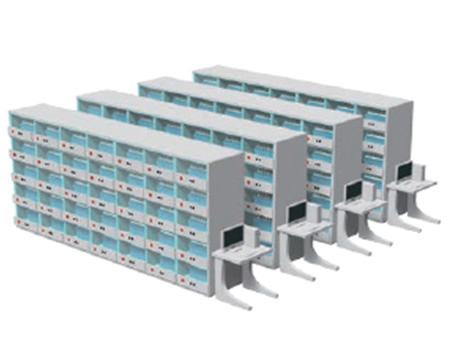

パック-U-ベヤ
充放電・エージング工程における高いレベルでの自動化を実現し、省人・省スペース、安定品質に寄与します。
また、立体自動倉庫より過酷環境に強く、回転機構でムラのない環境制御も可能です。
装置周辺のコンベヤ等も併せてご提案できます。
POINT
高精度

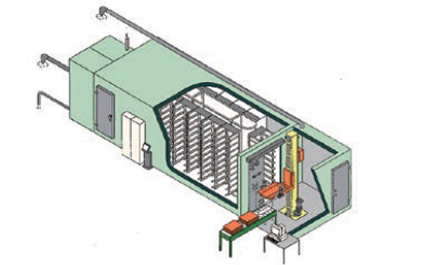

[導入事例]
- 過熱・加湿装置
- 温度仕様：max80℃±2.5℃
- 湿度仕様：max60%±5%
- オプション：前室、自動シャッター、エアカーテン
- 収納量：70ケース
- 収納物：プラスチックコンテナ
- ケースサイズ：W300XD450XH300
パック-U-ベヤについてさらに詳しく
製品に関するお問い合わせはこちらから
工程間搬送
角型電池、ラミネート型電池(パレット搬送)
フリーフローチェーン
パレット搬送することが多い角型、ラミネート型電池の工程間搬送にはアキュムレーション可能なフリーフローチェーンが多く採用されています。
POINT
アキュムレーション、高速搬送、低騒音
倍速チェーン
大径ローラと小径ローラを組み合わせた独自構造によりチェーン速度の2.5倍の高速搬送を実現します。
POINT
- チェーン本体は無給油(ラムダチェーン)、ステンレスなど使用用途や環境に応じて適切な仕様が選択可能です。
- ローラ材質もエンプラ、スチール製から選択可能です。
- 専用の切断工具を使用することで、作業時間の短縮、メンテナンス性の向上を実現。
VRPA
汎用タイプ
VRPB
高摩擦タイプ
VRPC
導電タイプ
VR
スチールタイプ
倍速チェーン切断工具
倍速チェーンについてさらに詳しく
製品に関するお問い合わせはこちらから
サイドローラチェーン
RS形チェーンのピンを延長し、自由に回転するサイドローラを取り付けたチェーンです。
低重心による安定した搬送や装置のコンパクト化に適しています。倍速チェーン同様、チェーン本体、サイドローラの材質も選択可能です。
サイドローラチェーンについてさらに詳しく
製品に関するお問い合わせはこちらから
円筒型電池（カセット搬送）

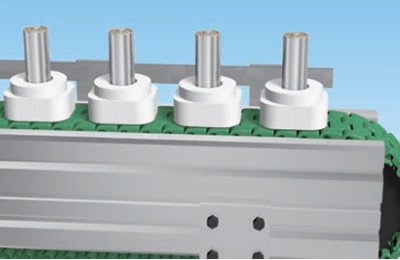

プラスチックモジュラーチェーン
カセットに立てた状態で搬送される円筒型電池の製造ラインにはプラスチックモジュラーチェーンが多く採用されます。
レンガ状に組み合わせられたモジュール構造でメンテナンス性に優れています。
POINT
アキュムレーション、安定搬送、低振動性、金属摩耗粉抑制
WT1306-W形
低湿度環境（露点温度-40℃）の影響を受けにくい材質の組み合わせで構成しています。また、全ての構成部品がプラスチック製の為、金属摩耗粉を嫌う用途に最適です。更に、小ピッチにより突合せ時のデッドスペースを小さくできます。

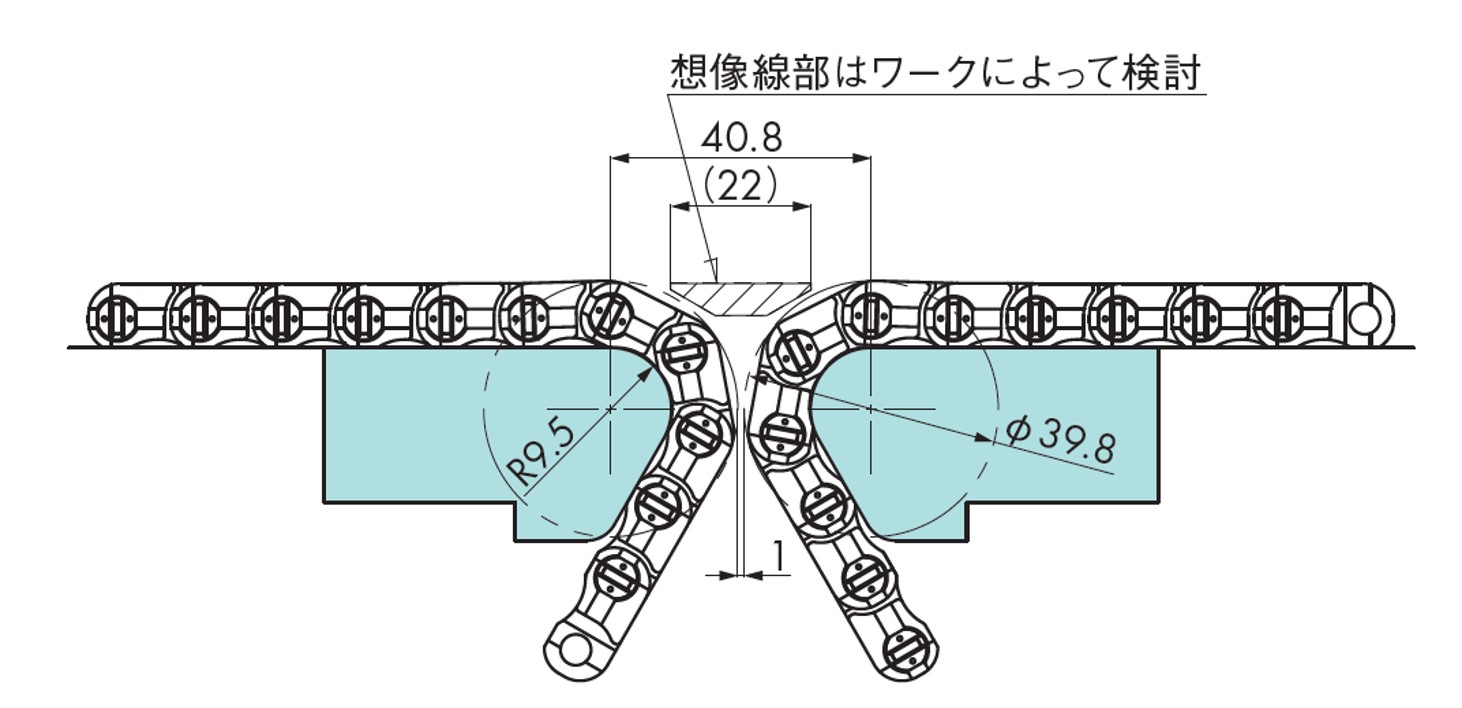

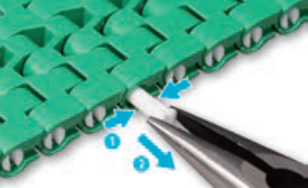

チェーン幅5mm、10mmはスリットピンを採用し、確実な保持および容易な切り継ぎ性を実現しています。
プラスチックモジュラーチェーンについてさらに詳しく
製品に関するお問い合わせはこちらから
プラモジュラーチェーンを使用した標準コンベヤもラインアップしています。
その他搬送
オートランバンガード
地上設備や通路とは無関係に最短でステーション間を結ぶことができ、コンパクトで効率的な構成が可能です。

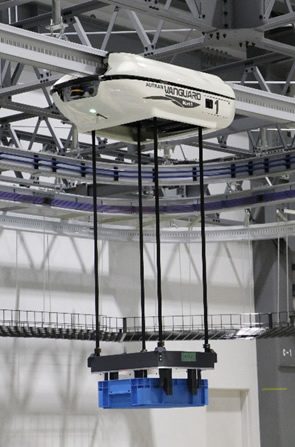

最大220m/minという高速搬送かつ静音、安定搬送が可能です。非接触給電方式を採用することで、発塵のリスクを減らしたタイプもあり、クリーン工場(クラス100相当)での搬送にも対応できます。搬送物の特性に合わせたハンガの制作が可能です。
POINT
高速搬送、レイアウト自由、コンパクト
箱体用
ロール用
グリッパタイプ
IPF仕様
(非接触給電タイプ)
オートランバンガードについてさらに詳しく
製品に関するお問い合わせはこちらから

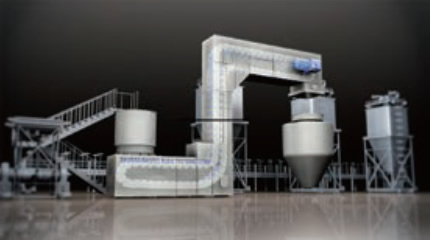

NABエプロベータ

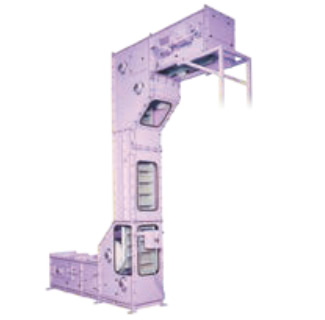

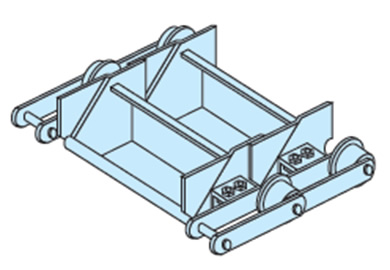

摩耗性の大きな搬送物、塊状の搬送物の輸送に適しています。バケットに独特のラップ機構を採用し、ラップ部からの粉もれを最小にできます。また、連続ゴム底バケット仕様や、軽量で耐食や付着に対しても威力を発揮する樹脂製(材質：ポリアセタール)バケットの採用も可能です。
NABエプロベータについてさらに詳しく
製品に関するお問い合わせはこちらから
ラバースター

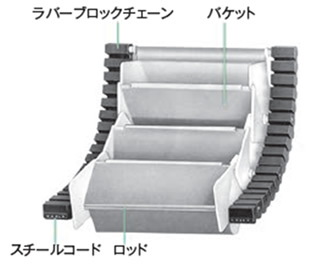

スチールコード入りのラバーブロックチェーンとユニークな構造のバケットを採用した容器式コンベヤです。バケットの前後は、フレキシブルなストラップで次のバケットに接合されるため、接続部の隙間はありません。
また、バケットは樹脂成型品ですので、互いの側板部の隙間はほとんどありません。静かな運転が可能で、さらにスチールコードはラバーブロックで覆われているため、摺動摩耗がなく長寿命です。
ラバースターについてさらに詳しく
製品に関するお問い合わせはこちらから
昇降

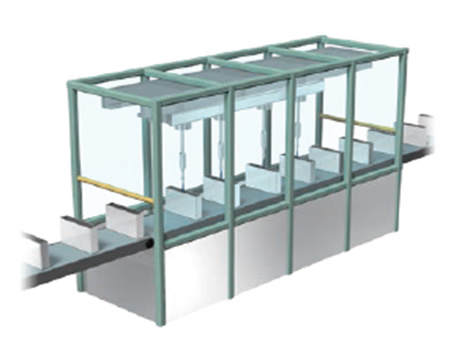

コンベヤ投入部振り分け
リフトマスタ
置きポン形で、電動の片持ち式リフタです。ネジ、ガイドをフレーム内に収納し、コンパクトな設計により、生産ラインを自由にレイアウトできます。また、設計・組立・据付工数の大幅な削減に貢献します。パレットのコンベヤ投入部の振り分け用途などにご検討いただけます。モータの制御により多点停止や速度制御が容易になります。
POINT
置きポン、工数削減
リフトマスタについてさらに詳しく
製品に関するお問い合わせはこちらから
リニパワージャッキ
ストックコンベヤの振り分け工程にリニパワージャッキが使用されています。ネジ軸に防錆処理、クリーングリ－ス塗布、ケ－スはウレタン樹脂塗装などクリーンルームでの使用に適した仕様もラインアップ。周辺部品を含めた連動システムとしての提案も可能です。
POINT
システム提案
リニパワージャッキについてさらに詳しく
製品に関するお問い合わせはこちらから
リニスピードジャッキ
200mm/sのネジ軸速度とMAX100%EDの負荷時間率を実現します。運転速度を上げても従来のジャッキより小形サイズで対応でき、さらに新開発構造により低床化を実現します。次工程へワークを送り出す部分の昇降やプレス用途の専用機に使用することで生産性向上やスペースセービングに貢献します。
POINT
高速・高頻度、省スペース
リニスピードジャッキについてさらに詳しく
製品に関するお問い合わせはこちらから
段差解消・段積み段バラシ
ジップチェーンリフタ
ジップチェーンの特長である高速・高頻度・長寿命を生かしたテーブルリフタです。生産性の向上が求められる二次電池製造において段差解消や段積み、段バラシ用途で使用することでメリットを発揮します。ポストタイプのリフタも対応可能です。
POINT
高速・高頻度、高精度、長寿命
特長
- 最大昇降速度：100m/min
- 連続運転：毎分1往復以上
- 期待寿命：100万回往復以上
ジップチェーンリフタについてさらに詳しく
製品についてのご質問はこちらから
ジップチェーンアクチュエータ
チェーンの屈曲を活かした独自構造で圧倒的なコンパクト性を実現します。
パレット昇降部などで多数の採用実績があります。テーブル真下にアクチュエータを設置できるため、ガイド・テーブルなどを簡素にできる点もポイントです。
POINT
高速・高頻度、高精度、長寿命
ジップチェーンアクチュエータについてさらに詳しく
製品についてのご質問はこちらから
AGV・AMR
ジップチェーンアクチュエータ
AGVやAMR上の昇降機構にジップチェーンアクチュエータを用いることで、低床性に貢献します。
POINT
省スペース
ジップチェーンアクチュエータについてさらに詳しく
製品についてのご質問はこちらから
リニパワージャッキ
AGVやAMR上での原反ロールなど重量物の昇降にはリニパワージャッキが適しています。クリーンルーム仕様もラインアップしています。
POINT
クリーン
リニパワージャッキについてさらに詳しく
