技术资料 小型输送链链轮 使用
安装
1. 链轮的安装
正确安装链轮，可以确保输送设备安全顺利地运行，对带附加件的小型输送链来说就更为重要，链轮的安装正确与否甚至会影响其使用寿命。
请遵照下述要领正确安装。

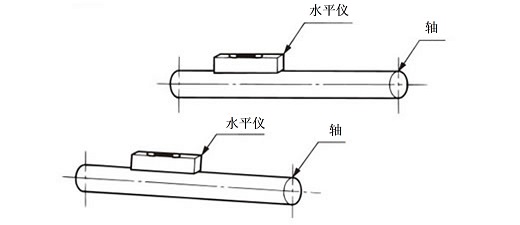

(1)使用水平仪调整轴的水平度。
水平精度调整在±1/300之内。
图1.轴的水平度

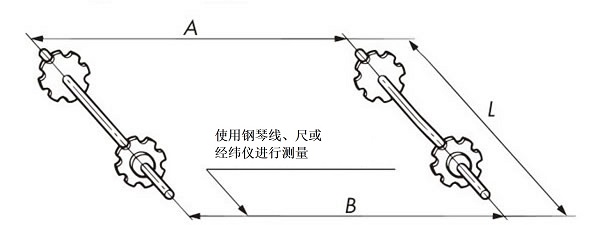

(2)调整轴的平行度。
平行精度调整在A-B/L或者1/100之内。

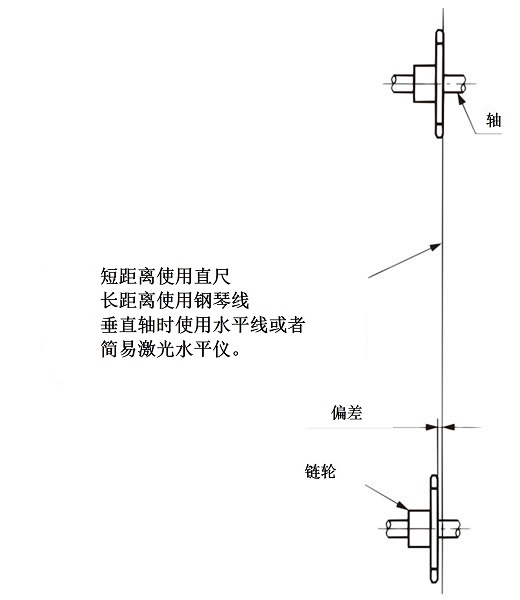

(3)调整出现偏差的一对链轮。
- 轴间距1m：1mm以内
- 轴间距1m-10m：轴间距（mm）/1000之内
- 轴间距10m以上：10mm以内
图3.链轮的定位
(4)按照上述（1）-（3）的步骤调整完成后，使用键连接或者椿本 POWER-LOCKS将链轮固定在轴上。
两个链轮并列使用时，位于轴心上的2片齿需固定在同相位上。
2. 同心度
输送链和链条沿着导轨行走运行，为确保输送设备的正常运行提高工作效率，轨道的同心度精确与否非常重要。
垂直斗式提升机等没有导轨的设备，如果输送机的同心度不正确，链条会出现蛇形等故障，而这将大大影响设备的使用寿命。
3. 导轨
正常情况下导轨将比链条更早的出现磨损。
选择导轨的材质时，在充分考虑和链条材质配合度的前提下，建议使用一般构造压延钢（SS400)和塑料材质（超高分子聚乙烯）。
- (1)造成摩擦损耗的原因比较复杂，有腐蚀、润滑、运行时间等等原因。所以，很难准确地判断导轨材质和链条使用寿命之间的关系。
- (2)链条的使用寿命在很大程度上受到和导轨配合度的影响。购置新品时，在选择材质刚性时导轨硬度需略低于链条硬度，并观察两者地摩擦情况。以导轨表面光滑没有摩擦痕为标准。
- (3)在决定导轨材质时，还需考虑使用条件。塑料材质导轨不适合在有冲击等特殊环境下地使用。
- (4)运行开始前关于导轨的几个注意事项

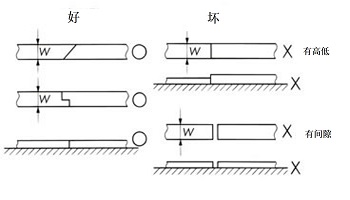

- 1. 处理边角，消除落差空隙等确保导轨连接部的顺滑。(图4)
- 2. 清除焊接过程中残留的飞溅物和氧化皮。
- 3. 试运行时在无负载的状态下给链条加油润滑，确认链条和导轨的运行状况。

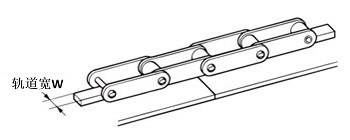

轨道幅宽 W：一般为链轮的齿宽。
考虑到导轨的热胀性质需留出一定的间隙。
图4.导轨的连接
链条的进出口处，导轨可做相应的弧度处理，这样可使链条的运行更为顺畅。
图5.链条进出口处的导轨
