技术资料 大型输送链链轮 使用
1. 安装
链轮的正确安装，可以确保输送设备的平稳运行，同时延长设备的使用寿命。请遵照下述要领正确安装。
从输送机来看，安装精度为一般值。如果输送机本体有精度限制，请遵循。
1.1 轴的安装精度
1.1.1 轴的水平度
用水平仪调整轴的水平度，使其精度在±1/300以内。
图1.测定轴的水平度

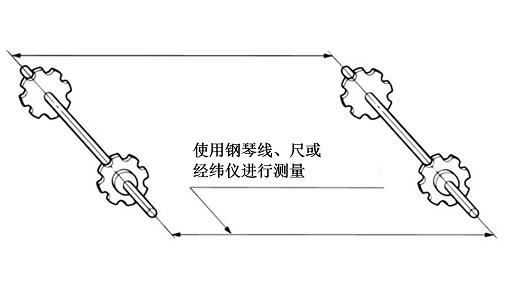

1.1.2 轴的平行度
用刻度尺将轴的平行度调整至±1mm。
图2.测定轴的平行度
1.1.3 两个链轮的对齐方法
- ・轴间距离1m(不含1m）时：±1mm以下
- ・轴间距离1m-10m（不含10m）时：±（轴间距离（mm））/1000以下
- ・轴间距离10m或以上时：±10mm以下
图3.测定链轮的定位
1.1.4 链轮的固定
使用键等将链轮固定在轴的正确位置上。
固定并联使用的链轮时，轴线上2组以上的链轮齿应在同相位。
在指定并联方式的前提下，我们可以提供键加工服务并在对应的轮毂刻印对准标识。
1.2 输送机链条轨道
- 1)请按照下图所示，磨平轨道边，确保轨道之间无缝连接没有高低不平和间隙。)
- 2)清除焊接过程中残留的飞溅物和氧化皮。
- 3)试运行时在无负载的状态下给链条加油润滑，确认链条和导轨的运行状况。

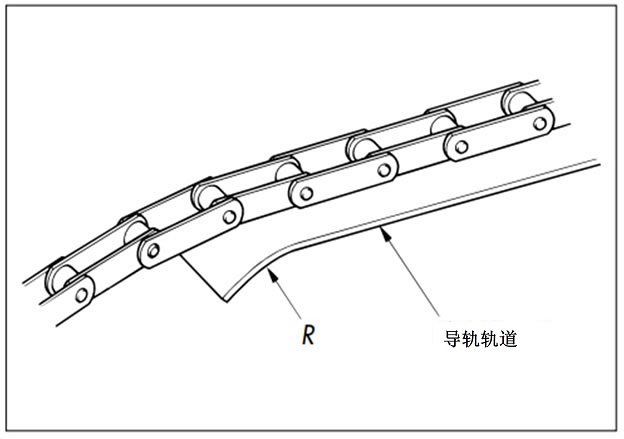

- 4)链条的进出口
导轨可做相应的弧度处理，这样可使链条的运行更为顺畅。
导轨连接部
链条进出口处的导轨
