技术资料 直线作动机 电动缸 使用
选型时的注意事项(环保系列CDS型)
- ・标准规格的动力缸不附带防止防止拉杆转动装置。在自由状态下使用端部时，请选择防拉杆转动规格（选项）。
带磁性传感器的场合，必须使用防拉杆转动规格。 - ・请参考容许起动次数表，确认是否所选择的动力缸的起动次数在容许值内。
- ・如果动力缸用于压停或拉停用途，所对应装置的强度需为额定推力的 300%以上。
- ・构造上，动力缸为室内类型。为避免锈蚀等问题，请在环境良好的室内场所保管。请充分注意潮气。如设置于温度易发生急剧变化的场所，会结露而发生故障或锈蚀。
- ・请勿在腐蚀性环境中使用或保管。不可用于易燃环境。
- ・请避免在密闭容器等无法散热的场所使用，易引起故障。
安装时的注意事项(环保系列CDS型)
- ・本体请使用枢轴或法兰安装。如果枢轴安装并用于伴有摇动的场合，请采用I形或U形端头金具。
- ・如施加横向负荷，请设置导件，勿使其直接承受横向或弯曲负荷。
- ・采用枢轴安装时，可水平或横向安装。
- ・采用法兰安装时，请垂直方向安装。 (参考右图。)
- ・长行程，水平使用的场合，如右图所示，需要另外支撑支架端的下部。此时请勿固定支架与基座。
枢轴安装
法兰安装
支撑支架端部 (不可固定)
使用注意事项(环保系列CDS型)
- ・压停或拉停时电机停止，但端子台上仍处于通电状态。打开端子箱进行操作时，必须切断主电源。
- ・手动调整行程时，取下电机反向负荷则的盖螺栓，用平头螺丝刀转动手动轴。此操作仅可作为紧急措施，因为是在制动的状态下进行。另外，手动操作时，必须消除负荷。
- ・绝对不可使用变频。本体通过端子箱内置的CDS检测过电流，停止电机，控制压力接触。如使用变频，则会损伤CDS回路。
- ・动力缸严禁兆欧测试，否则将导致CDS的破损。外部回路进行兆欧测试时，解除端子箱的所有端子。
- ・前进/后退的切换，请间隔0.2秒以上。
- ・运行中，以及停止之后，电机部周围的温度很高，请勿触摸电机部分。

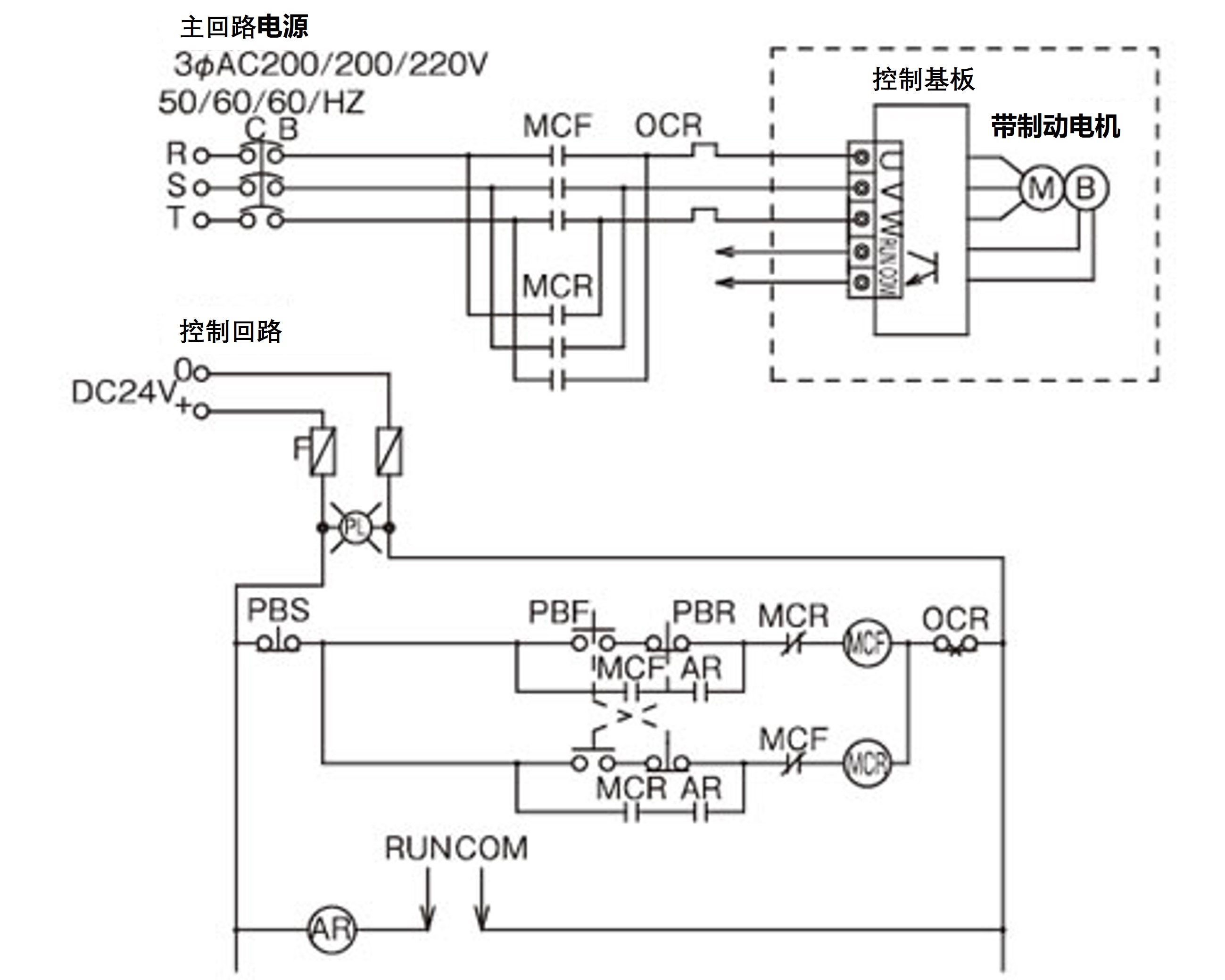

参考回路图。
NOTE：
- 1.本图为单向回路图。在此回路图中，直线与平行均因PBF而前行。
- 2.动力缸因PBF而前行，冲碰至行程末端或行程途中的缸壁时，起动压停，自动停止。后退时，动力缸因PBF而后退，采用前行时同样的方法停止。动力缸每次停止时，请设置为MCF/MCR OFF的回路。
- 3.从动力缸端子台的RUN/COM端子可以读取动力缸运行中的输出信号。
集电极开路输出 MAX.50mA DC30V
复位AR请使用DC50mA以下的线圈电流。 - 4.电磁接触器请使用接点容量与富士电机SC-0同等或以上的产品。
- 5.制动/电机电流值(制动内部已连线)
型号 电机额定电流值(A) 电机锁定电流值(A) 200V 50Hz 200V 60Hz 220V 60Hz 200V 50Hz 200V 60Hz 220V 60Hz LPE025HT(HK) 0.6 0.6 0.6 1.0 0.9 1.0 LPE050LT(LK) 0.6 0.6 0.6 1.0 0.9 1.0 LPE050HT(HK) 1.1 1.1 1.1 2.1 1.9 2.1 LPE100LT(LK) 1.2 1.3 1.2 2.1 1.9 2.1
注）电机额定电流包含制动电流（0.11A），是动力缸端子箱U/W相的值。与电机铭板的电流值不同，请注意。
