技术资料 顶板链 选定
带盖罩链条设计资料

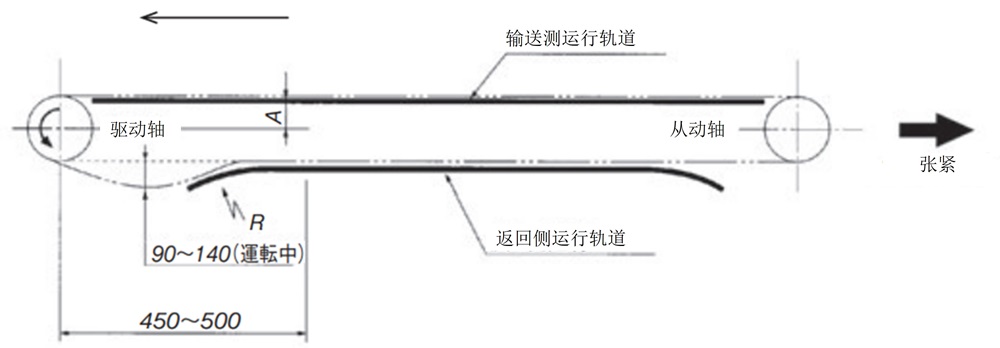

运行轨道的概要
链条的张紧侧负责输送，松边侧的两端则由略带弯曲的运行轨道进行支撑，用来防止链条的振动和跳动。
链条的松弛度
驱动链轮的下方链条应保持90～140（运转中）的松边量。
运行轨道的高度
A = 链轮的节圆直径 - 滚子直径 2
运行轨道尾端的弯曲
运行轨道的弯曲半径应大于链条的后弯半径R（下表）。
| RF06B-SC | RS40-SC | RS50-SC | RS60-SC | RS80-SC | RS100-SC | |
|---|---|---|---|---|---|---|
| 后弯半径R mm | 280 | 380 | 480 | 560 | 740 | 880 |
链条的导向
- ・输送侧...需对链条的滚子起到良好的支撑作用。若用塑料盖罩进行支撑，会加速盖罩的磨损。
- ・返回侧...需对塑料盖罩起到良好的支撑作用。
[输送侧]
轨道幅宽(W)：
一般为链轮的齿宽。
[返回侧]
回程侧槽宽(X)：
链条宽度(L) + 2～3mm
