4-1. スプロケットの取扱

プラスチックモジュラーチェーンに使用する駆・従動シャフトは、特殊な例(固定幅タイプ、TODとの直交など)を除き一般的に角シャフトを推奨します。

チェーンは、温度変化により膨張・収縮しますのでスプロケットが幅方向に横移動できるようにフリーに取り付けます。

ただし、チェーンの蛇行防止の為、駆・従動シャフトとも、中央部1個(または2個)のスプロケットをセットスクリュまたはセットカラー、六角穴付ボルトで固定します。

角シャフトにスプロケットを取り付ける際には、刻印やマークを目安にして向きや歯の位置を一定に合わせてください。

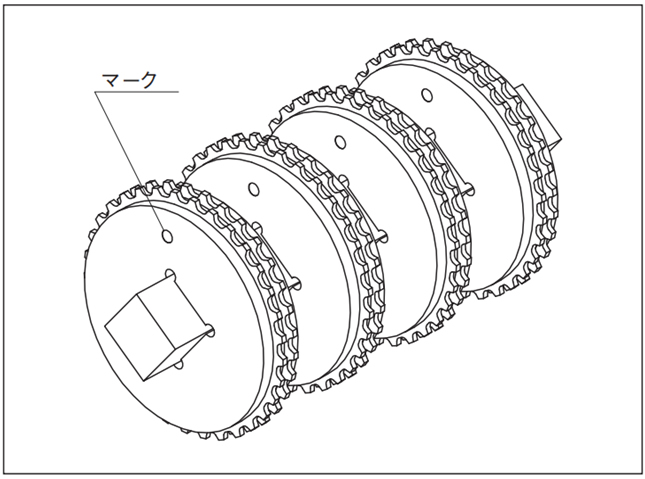

4-1-1. スプロケットの位相合わせ

刻印やマークを合わせてシャフトに取付けてください。

4-1-2. チェーンの膨張・収縮

プラスチックモジュラーチェーンは樹脂製ですので、温度変化により膨張・収縮します。

チェーンの線膨張率の目安は、20℃を基準として12×10^-5(/℃)です。

呼称幅の膨張量(⊿W)は下式により求められます。

⊿W = チェーン呼称幅 × (使用雰囲気温度 - 20) × 12 × 10^-5

4-1-3. スプロケットの固定

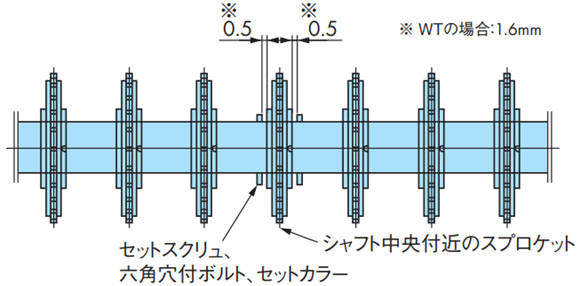

スプロケットはチェーンとコンベヤの線膨張差、チェーンとスプロケットの据付誤差を吸収するため、シャフトとはルーズフィットとしていますが、チェーンの蛇行を防止するため中央付近の1つのスプロケットの両側に約0.5mm(WTの場合：1.6mm)のスキマをあけて、セットスクリュや六角穴付ボルト、セットカラーを取付けます。

4-1-4. チェーンの取付け

スプロケットのピッチを所定の取付ピッチに合わせ、チェーンを巻付けます。
