技术资料 顶板链 使用

4-1. 链轮的使用

塑料模块链条中使用的驱动及从动轴除特殊情况（定宽型、与TOD呈直角等）外，一般推荐使用方轴。

由于链条会随温度变化而发生热胀冷缩，因此应在自由状态下进行安装，并确保链轮在宽度范围内可横向移动。

但为防止链条蛇行，需用固定螺钉、固定轴环或内六角螺栓固定驱动和从动轴中间的1个（或2个）链轮。

将链轮安装在方轴上时，请根据印记或标记，确保安装方向及齿的位置准确无误。

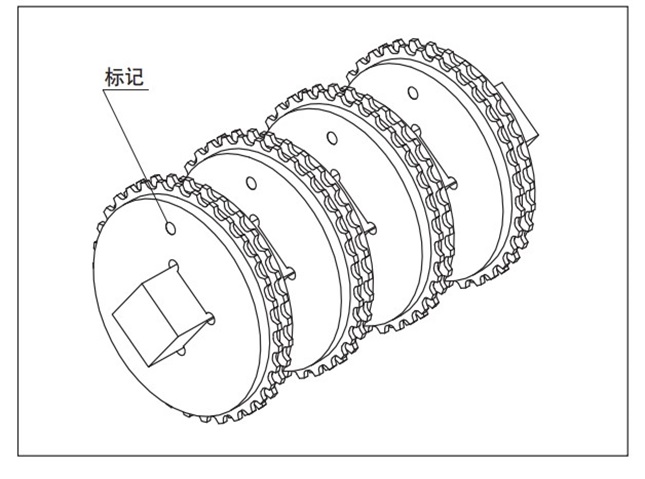

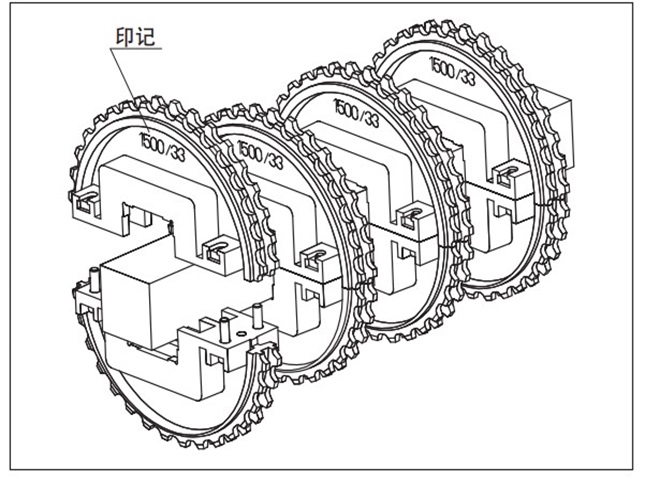

4-1-1. 链轮的相位对准

请根据印记或标记安装到轴上。

4-1-2. 链条的膨胀,收缩

塑料模块链条的材质为树脂，会随着温度变化发生膨胀和收缩。

链条的线膨胀系数以20℃为基准，约为12×10^-5（/℃）。

标称宽度的膨胀量（⊿W）按下式进行计算。

⊿W = 链条的标称宽度 × (使用环境温度 - 20) × 12 × 10^-5

4-1-3. 链轮的固定

链轮为了吸收①链条与输送机的线膨胀差，②链条与链轮的安装误差，与轴为松配合。但为防止链条蛇行，在中间位置的1个链轮的两侧留出约0.5mm（WT型：1.6mm）的间隙，用固定螺钉、固定轴环或内六角螺栓进行固定。

4-1-4. 链条的安装

确保链轮的间距与规定的安装间距相同，然后卷绕链条
