4-2. スプロケット、シャフト、ベアリングユニットの選定
下表10～24「シャフトの能力線図」、および「シャフト仕様と常用するベアリングユニット」(製品ページ参照)から使用条件を満足するシャフト、ベアリング、スプロケットを選定してください。
注)使用するベアリング(軸受内径)によっては、チェーン幅1m当たりの作用張力F'を制限しています。
チェーン幅1m当たりの作用張力F'とベアリングユニット支持スパンの関係
1) ベアリング支持スパンYとチェーン幅Xの関係は、40、50､ 60四角シャフトの場合
「Y = X + 150(mm)」を目安としてください。
注)使用温度範囲：-20～80℃

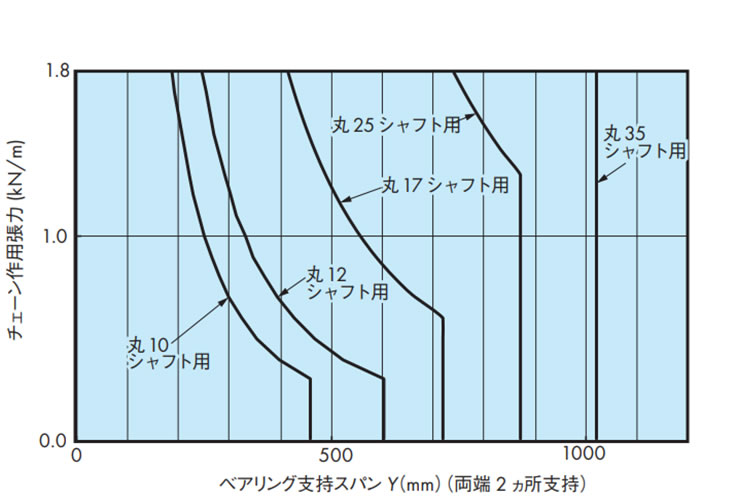

表10. WT0405-W形/シャフトの能力線図

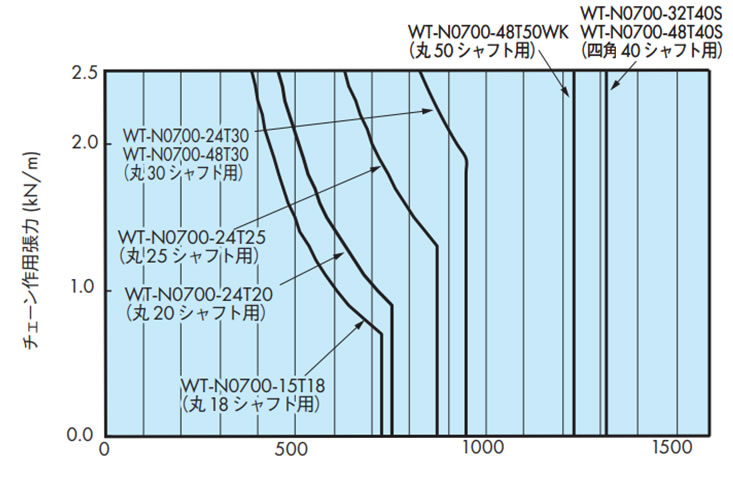

表11. WT0705-W形/シャフトの能力線図

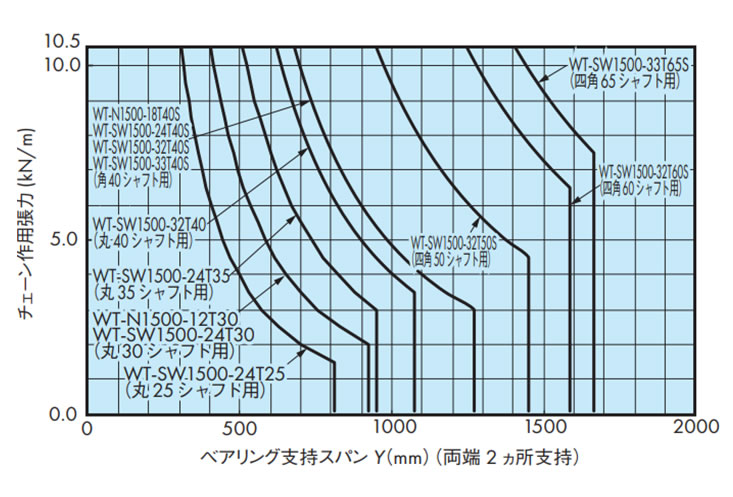

表12. BT5形、WT1500、WT1510、3000シリーズ/シャフトの能力線図

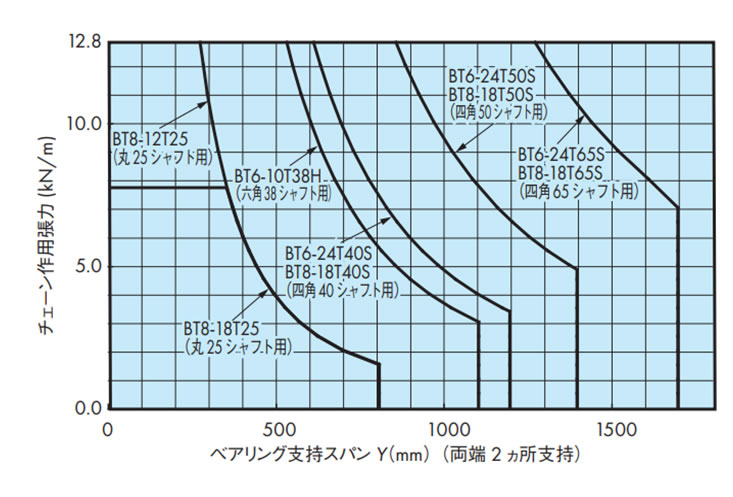

表13. BT6形、BT8形/シャフトの能力線図

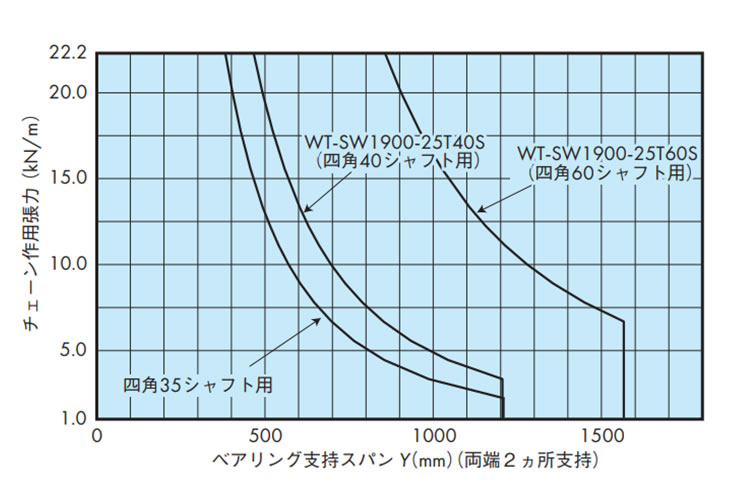

表14. WT1907-K形/シャフトの能力線図

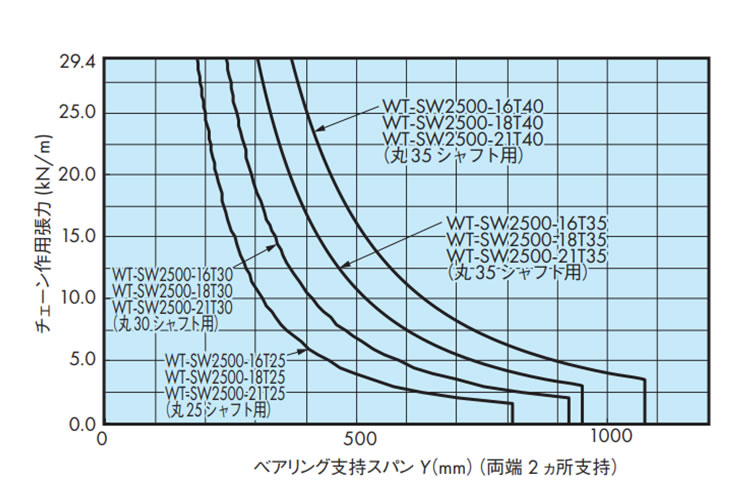

表15. WT2500シリーズ/シャフトの能力線図

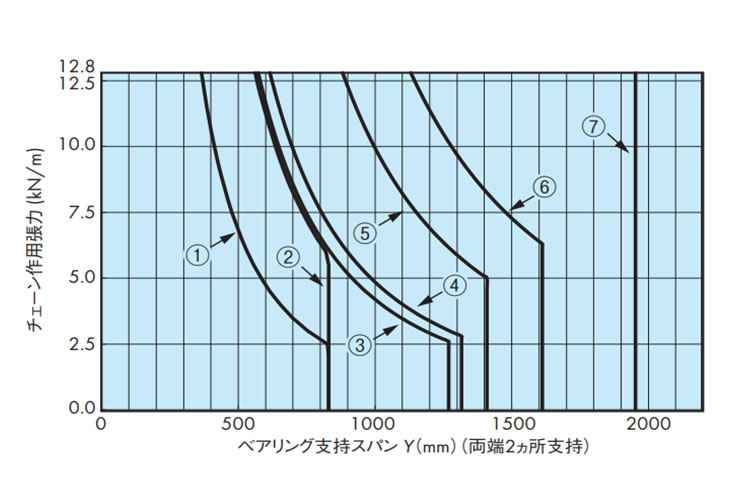

表16. WT2250、WT2510、WT2520、BTC8S/シャフトの能力線図
- (1) WT-SW2250-16T30
WT-SW2510-18T30
(丸30シャフト用) - (2) WT-SW2250-16T40
WT-SW2510-18T40
WT-N2520-18T40
(丸40シャフト用) - (3) WT-N2520-18T38S
(四角38.1シャフト用) - (4) WT-N2520-18T40S
WT-SW2250-16T40S
WT-SW2510-18T40S
BT8S-18T-40S
(四角40シャフト用)
- (5) WT-N2520-18T51S
(四角50.8シャフト用) - (6) WT-N2520-18T60S
BT8S-18T-60S
(四角60シャフト用) - (7) WT-N2520-22T90S
(四角90シャフト用)

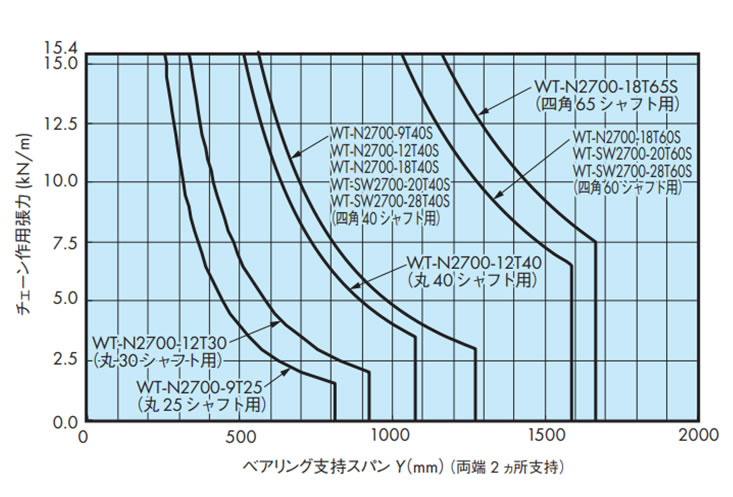

表17. WT2700シリーズ/シャフトの能力線図

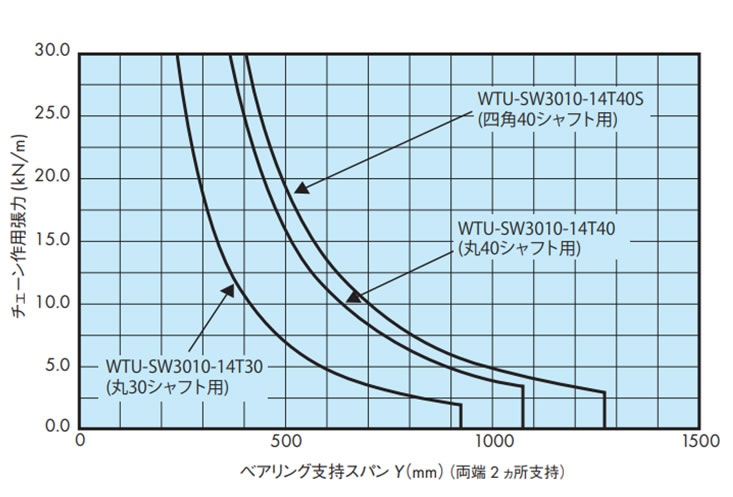

表18. WTU3015T-K形/シャフトの能力線図

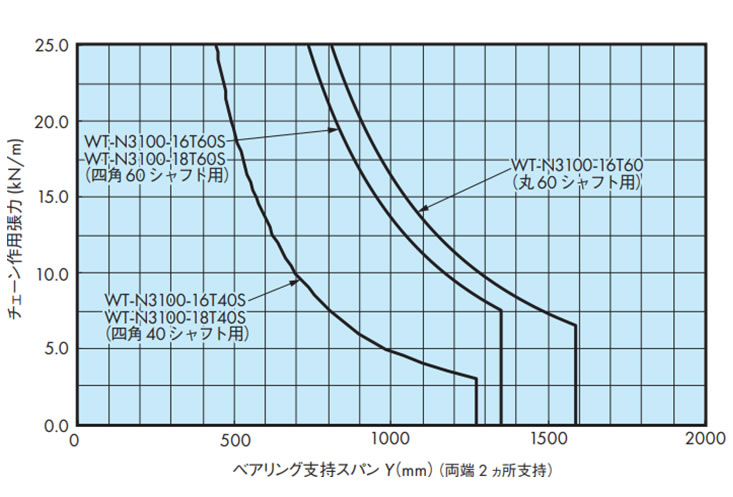

表19. WT3100シリーズ/シャフトの能力線図

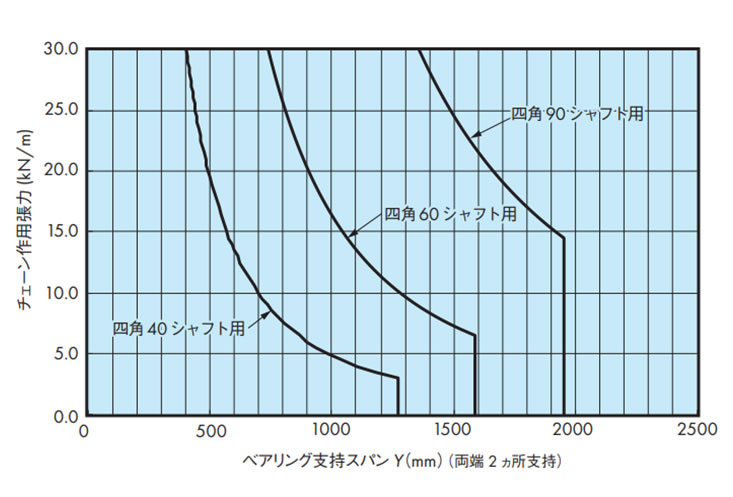

表20. WT3816-K形/シャフトの能力線図

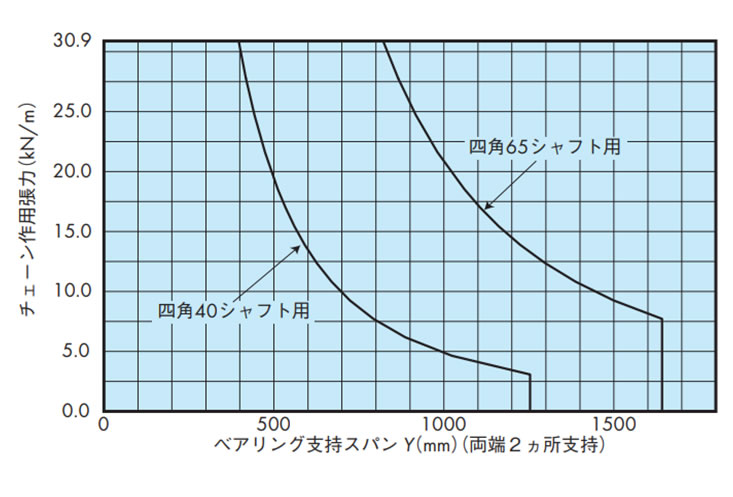

表21. WT3827-K形/シャフトの能力線図

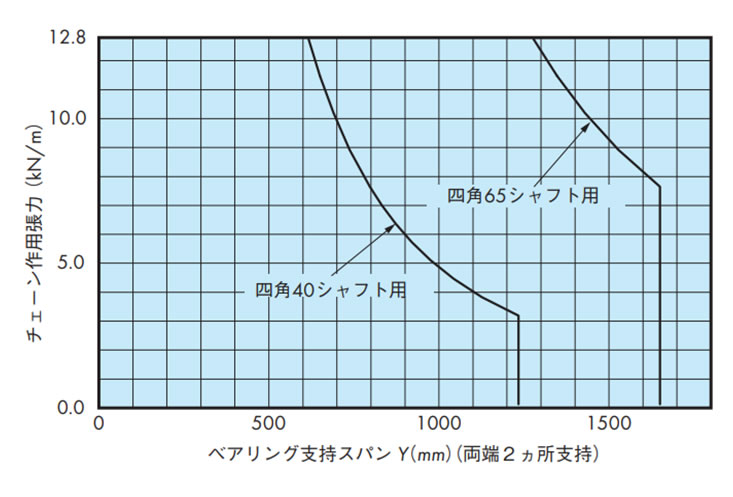

表22. WT3835-K形/シャフトの能力線図

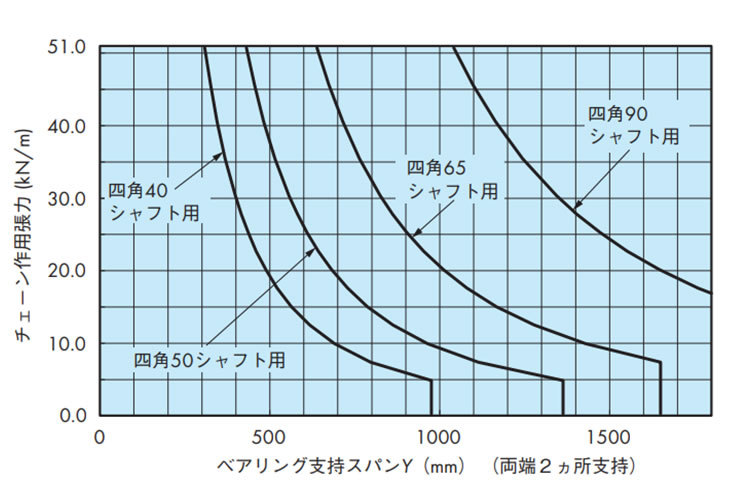

表23. WT5707-K形/シャフトの能力線図

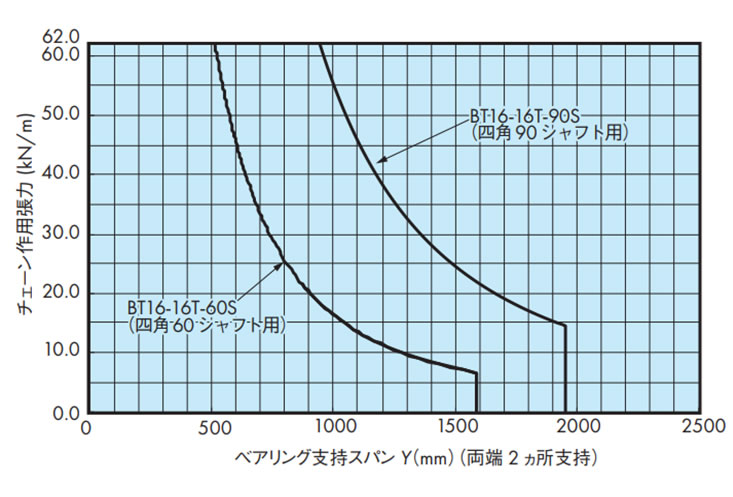

表24. BTH16形/シャフトの能力線図
