技术资料 顶板链 使用
4-2. 链轮、轴和轴承组件的选择
选择符合下表10-24[轴杆能力曲线图]以及[轴规格和常用轴承组件]（参考产品页面）使用条件的轴、轴承和链轮。
注）作用于链条每米宽度上的张力F'受到轴承（轴承内径）的限制。
作用于链条每米宽度上的张力F'和轴承组件所支撑的跨距的关系
1) 对于40、50和60方轴，轴承支撑跨距Y和链条宽度X之间的关系为[Y=X+150(mm)]。
注）可使用温度范围：-20～80℃

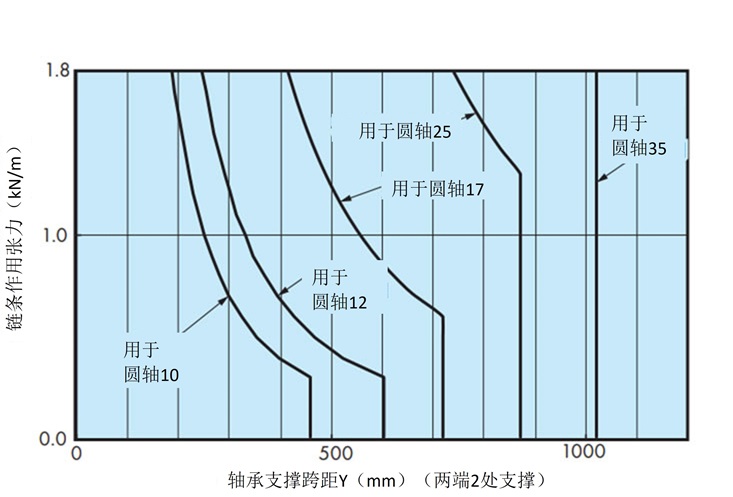

表10. WT0405-W型/轴的能力曲线图

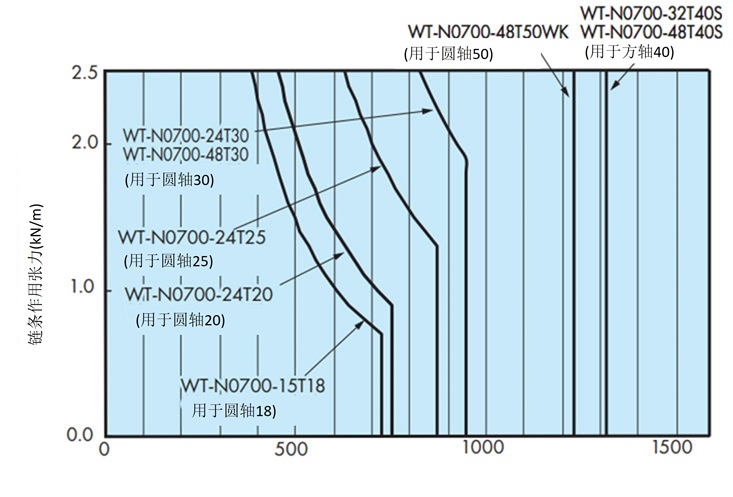

表11. WT0705-W型/轴的能力曲线图

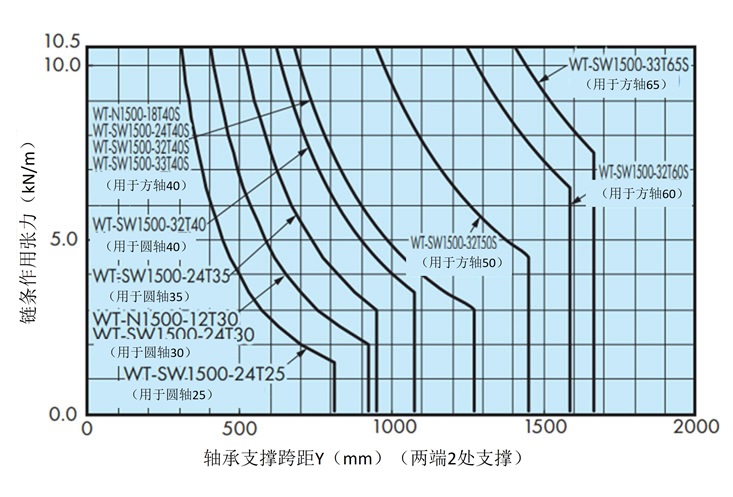

表12. BT5型、WT1500、WT1510、3000系列/轴的能力曲线图

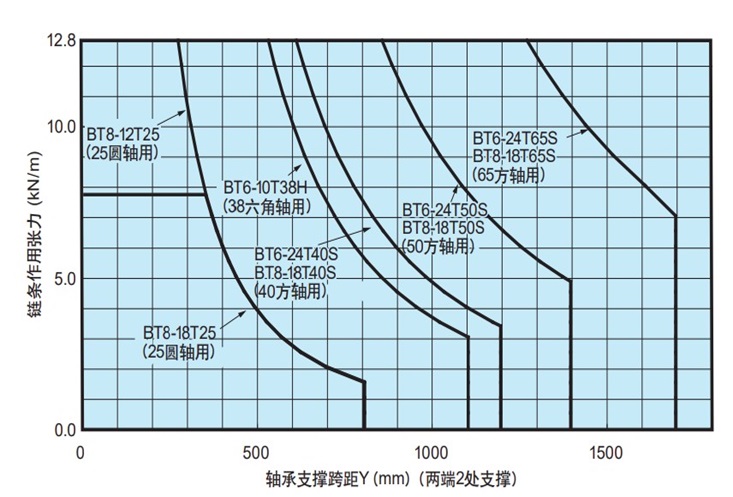

表13. BT6型、BT8型/轴的能力曲线图

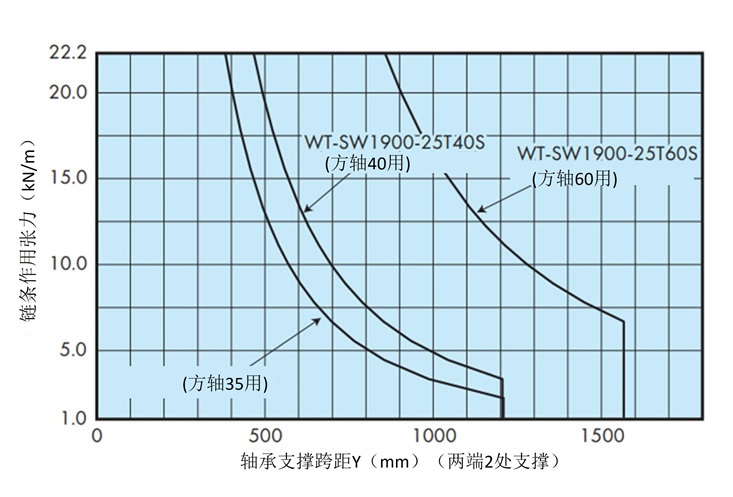

表14. WT1907-K型/轴的能力曲线图

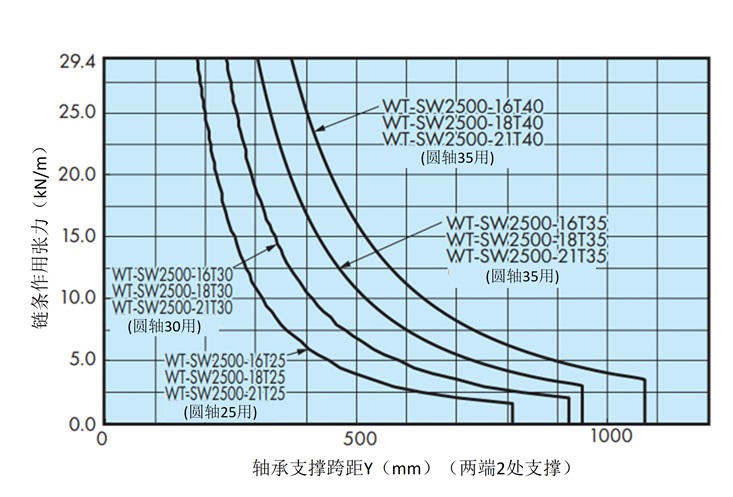

表15. WT2500系列/轴的能力曲线图

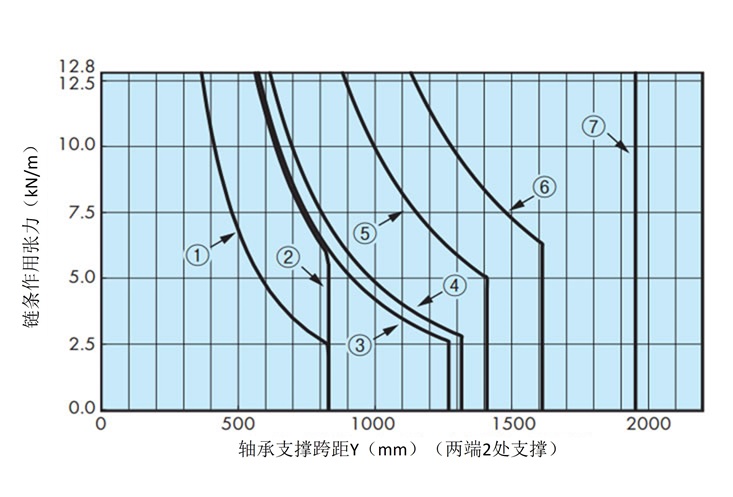

表16. WT2250、WT2510、WT2520、BTC8S/轴的能力曲线图
- (1) WT-SW2250-16T30
WT-SW2510-18T30
(用于30圆轴) - (2) WT-SW2250-16T40
WT-SW2510-18T40
WT-N2520-18T40
(用于40圆轴) - (3) WT-N2520-18T38S
(用于38.1方轴) - (4) WT-N2520-18T40S
WT-SW2250-16T40S
WT-SW2510-18T40S
BT8S-18T-40S
(用于40方轴)
- (5) WT-N2520-18T51S
(用于50.8方轴) - (6) WT-N2520-18T60S
BT8S-18T-60S
(用于60方轴) - (7) WT-N2520-22T90S
(用于90方轴)

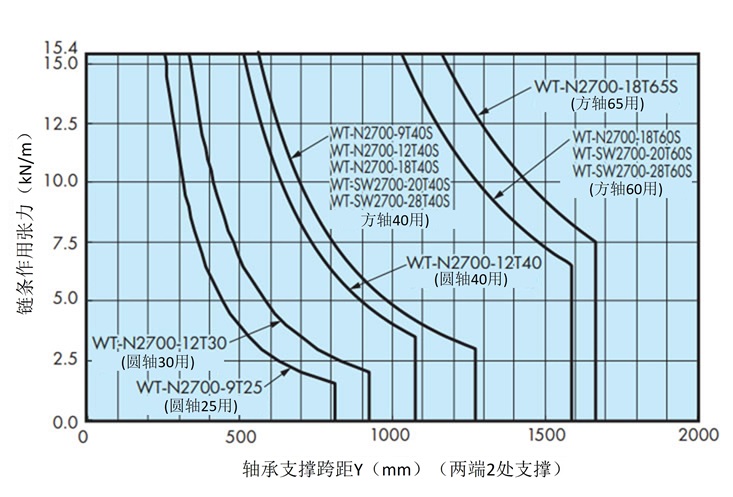

表17. WT2700系列/轴的能力曲线图

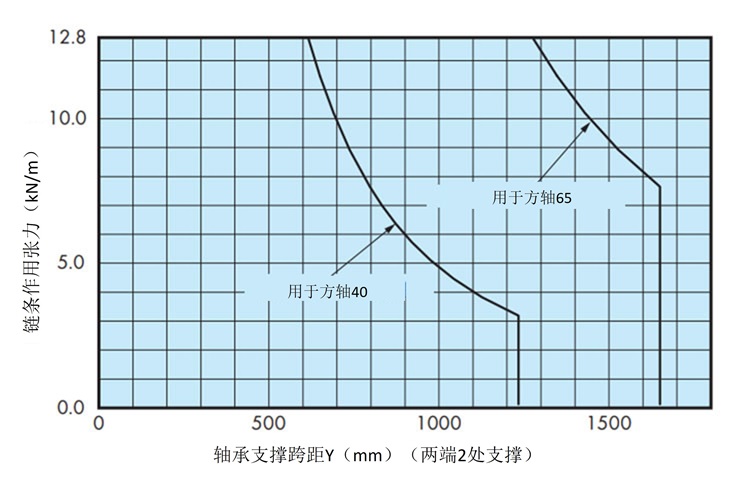

表18. WTU3015T-K型/轴的能力曲线图

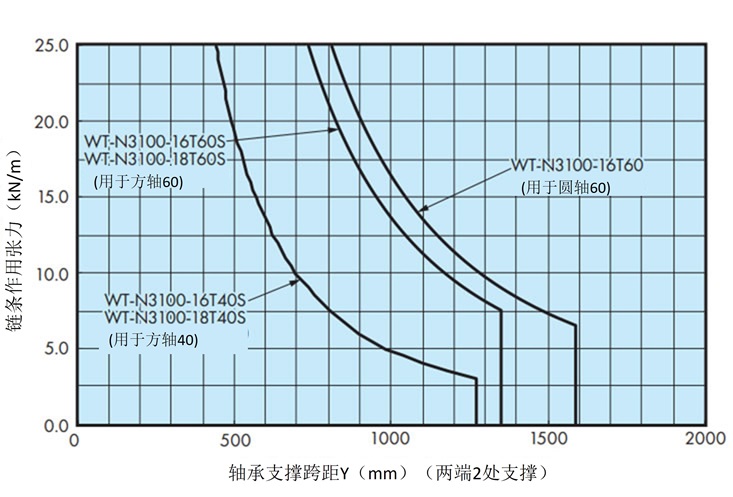

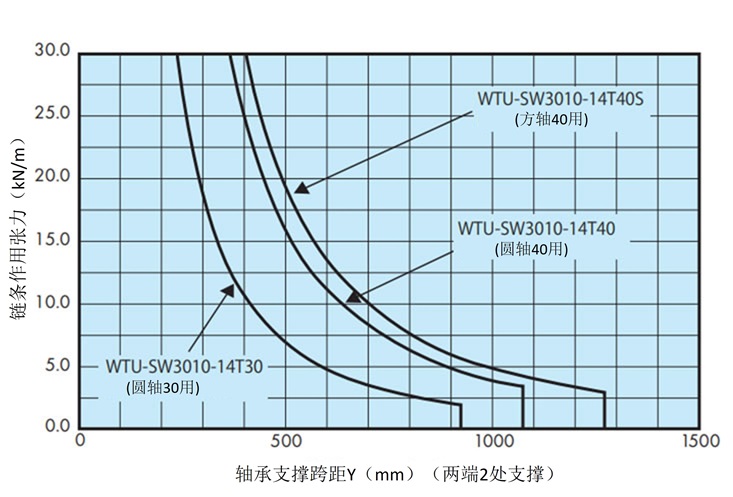

表19. WT3100系列/轴的能力曲线图

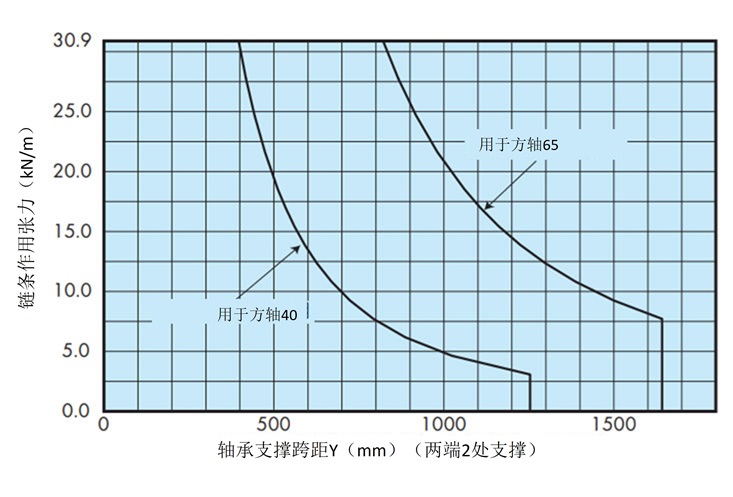

表20. WT3816-K型/轴的能力曲线图

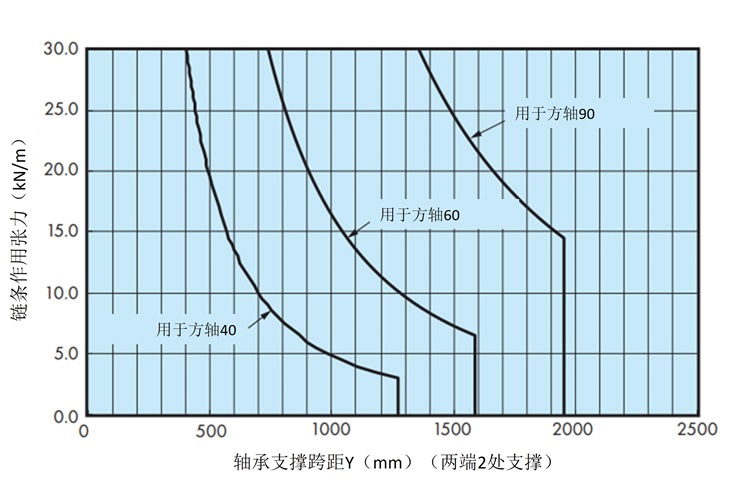

表21. WT3827-K型/轴的能力曲线图
表22. WT3835-K型/轴的能力曲线图

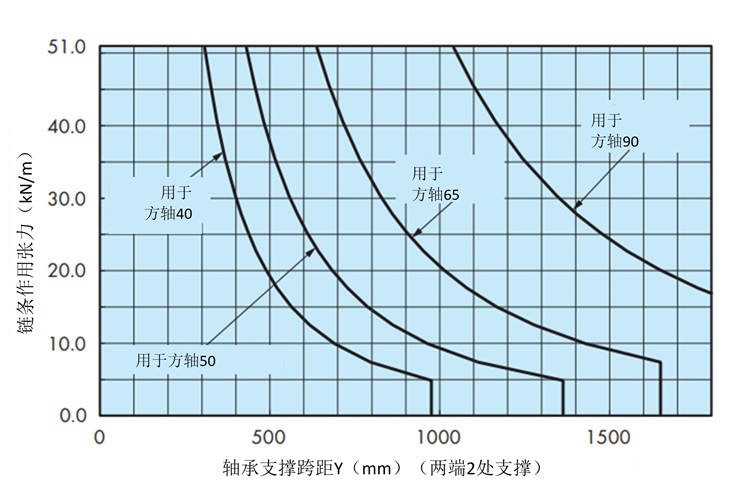

表23. WT5707-K型/轴的能力曲线图

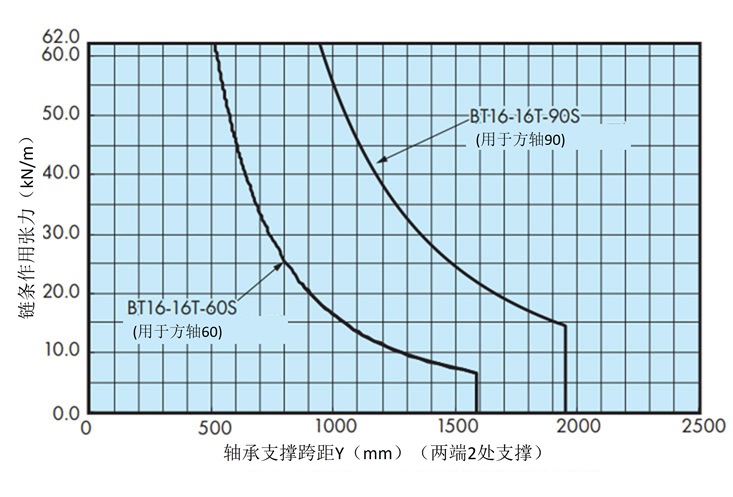

表24. BTH16型/轴的能力曲线图
