技术资料 顶板链 使用
4-3. 决定链轮安装间距
各链条的链轮安装间距图如下所示
确认链条每米宽度上的换算张力F’（步骤6（2）计算得出）占链条容许张力（每米宽度的最大张力）的比例%。
请注意，该比例会随着链条张力负载率F1的不同而发生变化。
计算张力负载率（F1）（%）
F1 = 100F' A ...(3)
F'...步骤6（2）计算得出链条每米宽度的换算功率 kN/m{kgf/m}
A...不同环境温度下链条每米的换算功率 kN{kgf}
请参考链条能力曲线图
宽幅型

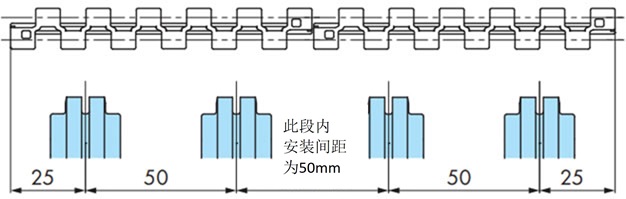

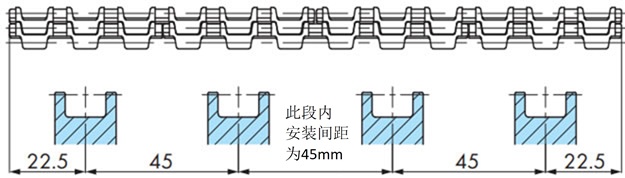

(1) WT0405-W型
(2) WT0705-W型

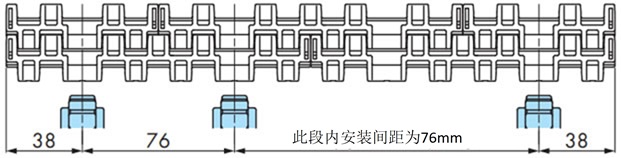

(3) BTN5型、BTN5-A型
注）BTN5-A（配有防蛇形附件）不能使用BT5-24T链轮。可以考虑使用BT5-32T。可以使用WT-SW1500-24T。

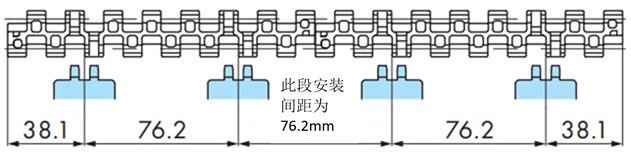

(4) WT1505-K型、WT1505RN-K型、WT1505G-K型、WT1506-K型

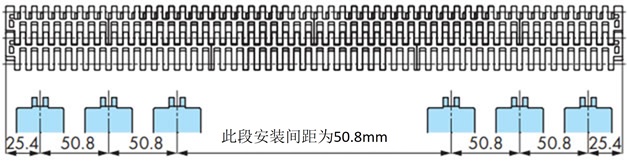

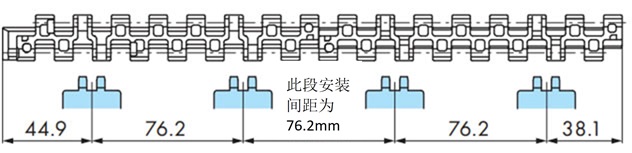

(5) WT1505GTO-K型、WT1505GTORN-K型
(6) WT1515-W型、WT1516-W型、WT1515G-W型、WT1515(T-)F-W型、WT1516(T-)F-W型、WT1515VG-W型

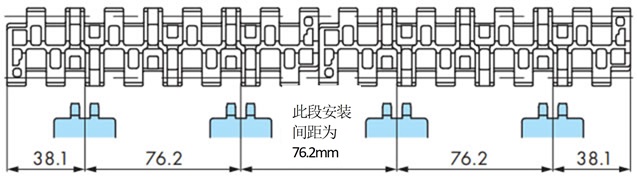

(7) WT1907-K型
注）英寸宽幅为奇数时，安装间距为76.2mm。请在中间位置进行调整。

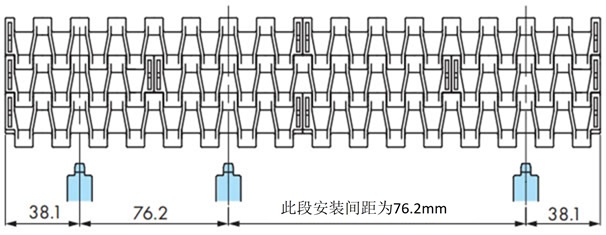

(8)BT6系列、BTC8型、BTC8-A型
・张力负载率（F1)在50%以下时的链轮安装间距。
(9)BT6系列、BTC8型
・张力负载率（F1)超过50%时的链轮安装间距。

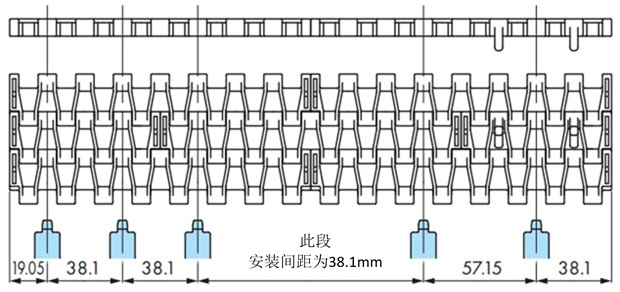

(10)BTC8-A型
・张力负载率（F1)超过50%时的链轮安装间距。

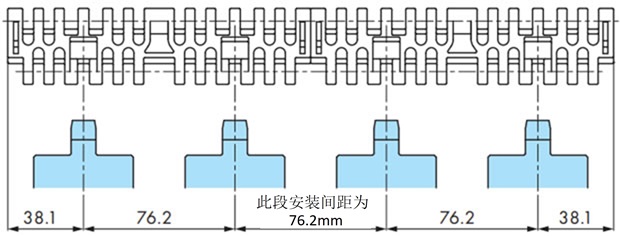

(11)WT2505-K型、WT2506-K型、BTM8H型

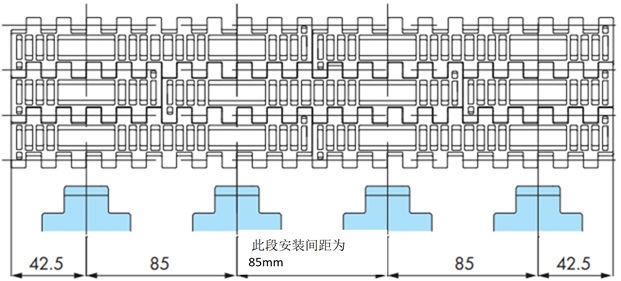

(12)WT2515-W型、WT2515G-W型、WT2515F-W型

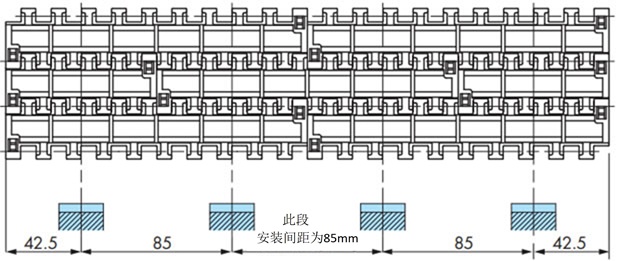

(13)WT2250FG、VG

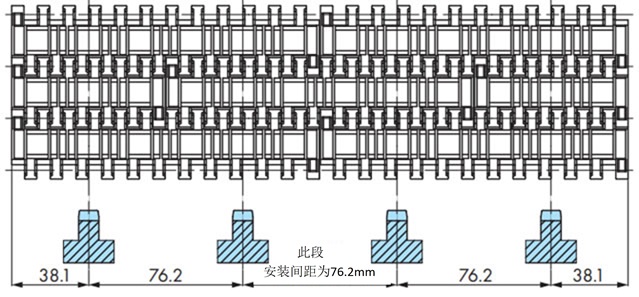

(14)BTC8S型、WT2525-K型、WT2525VG-K型

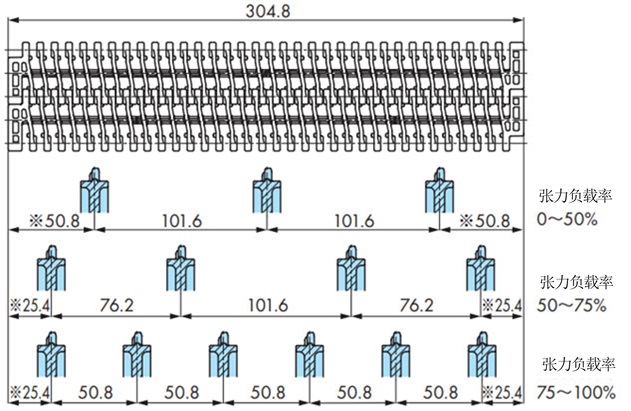

(15)WT2705-K型/WT2706-K型
注）
- 1. ※处必须使用链轮。
- 2. 英寸宽幅为奇数时，安装间距有一处是不规则的。请在中间位置进行调整。
(16)WT3005-K型/WT3005G-K型

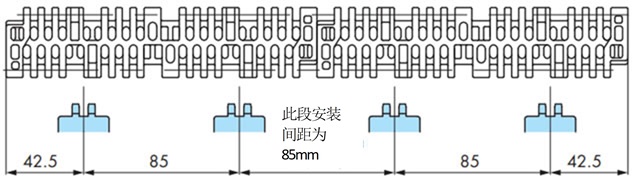

(17)WT3086-K型/WT3086G-K型

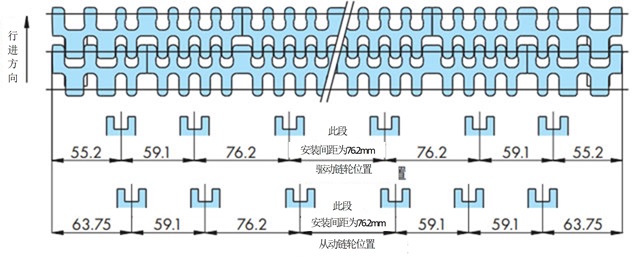

(18)WTU3015T-K型
注）驱动链轮和从动链轮的配置间距有所不同。

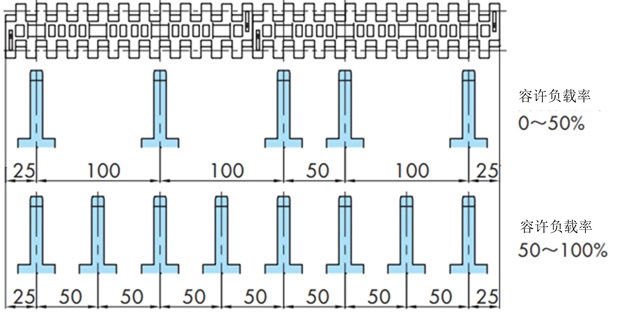

(19)WT3109-W型
注）容许负载率为0-50%时，有一处链轮的配置间距为50mm。

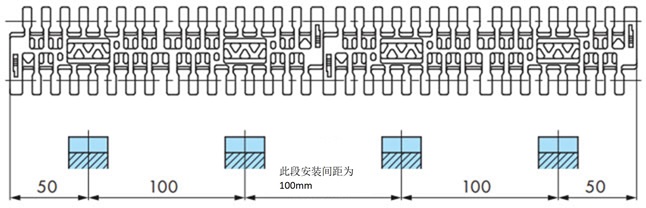

(20)WT3816-K型
(21)WT3827-K型
(22)WT3835-K型

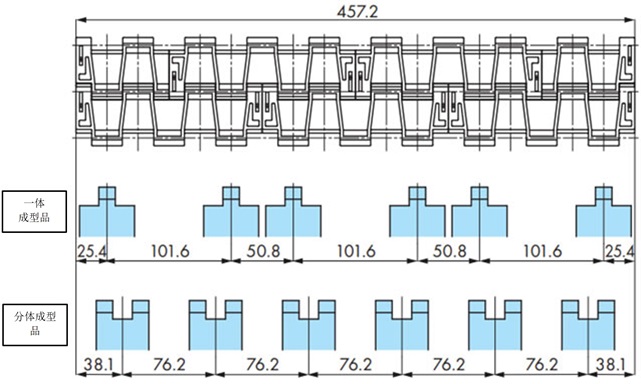

(23)WT3835-T（有防浮起附件（突舌））
(24)BTH16
注）容许负载率为0-50%时，有一处链轮的配置间距为50mm。
(25)WT5707-K型

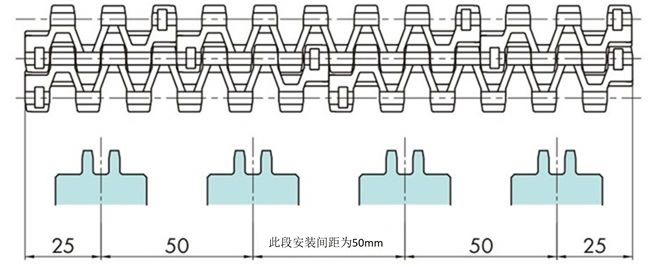

(26)WT1306-W型
