技术资料 大型输送链 选定
11. 决定链条尺寸

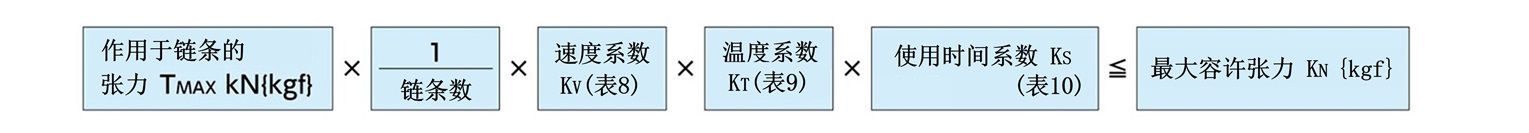

用表3求得的作用张力（TMAX）除以链条数，然后u乘以链条速度-温度系数和使用时间系数可以求出链条修正张力T'MAX，根据此结果来选择满足最大容许张力的链条。 (输送链的最大容许张力是根据本公司的设计标准计算得出的计算强度。)
×
(可用拖动来移动)
以润滑良好为条件，并考虑了疲劳损坏和磨损的临界值。请按照本公司产品目录的选型，计算链条的修正拉力，在此修正拉力值之下使用的，初期则不会发生异常。但我们无法保证在特殊环境下使用时的状态。
- 1) 如针对链条有相关指引和法律法规的，在遵循规定选型的同时参考容许张力选型的结果，两者相较取有盈余的型号。
- 2) 使用多条链时，会发生负载不均匀的现象。此时请修正上述1/链条数的数值。
- 3) 在下述场景中的应用将大大缩短链条的使用寿命。请参考“特殊环境下的链条使用方法”以便进行选择。（1）重物的短距离输送 （2）链条会受到磨损性、附着性和腐蚀性的影响 （3）高温高湿环境 （4）无润滑
- 4) 上述第3）项尤其是链条在无润滑状态下使用时，其磨损寿命需预留1.2-1.5倍的盈余。
表8.链条的速度系数 Kv
| 链条速度 m/min | 速度系数 Kv |
|---|---|
| 20以下 | 1.00 |
| 超过20 30以下 | 1.05 |
| 超过30 40以下 | 1.15 |
| 超过40 50以下 | 1.30 |
| 超过50 60以下 | 1.45 |
注）以合适的使用条件（清洁及润滑状态良好）为前提。
表9.链条的温度系数 KT
| 链条温度 ℃ | 温度系数 KT | ||
|---|---|---|---|
| DT・DTA | AT・ATA | GS・GSA SS・SSA |
|
| 100以下 | 1.00 | 1.00 | 1.00 |
| 超过100 200以下 | 1.25 | 1.20 | 1.00 |
| 超过200 300以下 | - | 1.35※ | 1.10 |
| 超过300 400以下 | - | 1.50※ | 1.15※ |
- ・链条在高温且高速条件下使用时，将大大缩短其使用寿命。(表9※部分)
- ・上述之外规格请咨询。
- ・当KV×KT的值为DT、DTA、AT和ATA的1.5倍时，请咨询。
- ・的当KV×KT的值为GS、GSA、SS和SSA的1.2倍时，请咨询。
- ・关于链条的使用环境温度，请参考各产品页面内容。
表10.使用时间系数 Ks
| 一天的使用时间 | Ks |
|---|---|
| 10小时以下 | 1.0 |
| 10小时以上-24小时 | 1.2 |
