需将直线运动转换成旋转运动或可做大直径内的旋转运动时，一般会选用滚子链配齿轮的产品，通过驱动源（电机等）连接减速机运行来实现。

但是，该类产品首先滚子链需要的空间较大，其次对齿轮的加工精密度要求也较高，成本就成了需要面对的问题。

此时选择销齿方式可以解决这一问题。

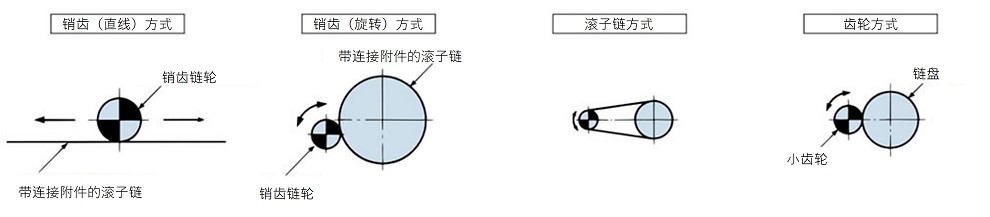

销齿传动的链盘是通过滚筒的外周侧缠卷滚子链来运转，替代小齿轮的是特殊齿形的链式销齿链轮。

直线运动时，将滚子链直线安装就可以替代齿条。

• 1. 传动比大(1：5以上），滚筒直径越大成本优势越明显。
• 2. 只需将滚子链的连接附件用螺栓固定在滚筒上即可，安装和维修保养都很方便。
• 3. 规划时对滚筒的外径大小、链条的直线长度等没有很大的限制。
• 4. 只有当销齿轮使用于极不合适的传动方式时，才会发出比齿轮更大的噪音。销齿轮对加工和安装时的精度要求，和轮齿相比会相对较低。
• 5. 可以使用油脂润滑。

1. 直线（齿条）使用，滚子朝上时

使用RS滚子链

将连接链节连接在两端处，使用金具调整至链条不松后用螺栓螺母固定。为防止松动使用双螺母固定。

因销齿式链轮的齿端和轨道相抵触，需注意在安装时不能用轨道支撑链条的滚子。

因较易发生脱链以及轮齿相抵触的问题，不推荐使用RS滚子链。

使用带连接附件的RS链

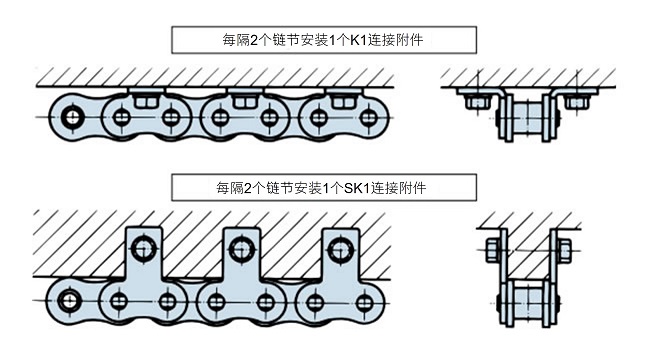

每隔2个链节安装1个K1连接附件或1个Sk1外链节连接附件，每隔2-4个链节用螺栓螺母进行固定，以确保链条不松弛不爬行。推荐使用K连接附件。

安装孔请根据实际情况加工。

注） 因销齿链轮的齿端和轨道相抵触，SK1连接附件不能用来支撑链条的滚子。

需使用强度等级为8.8以上的螺栓。（JISB1051：2014，公称抗拉强度800MPa以上）。
(例如SCM435热加工螺栓)

注） 在规划链条长度时，需根据实际情况考虑一定的盈余，实际长度一般需大于移动距离。

2. 直线（齿条）使用，滚子朝下时

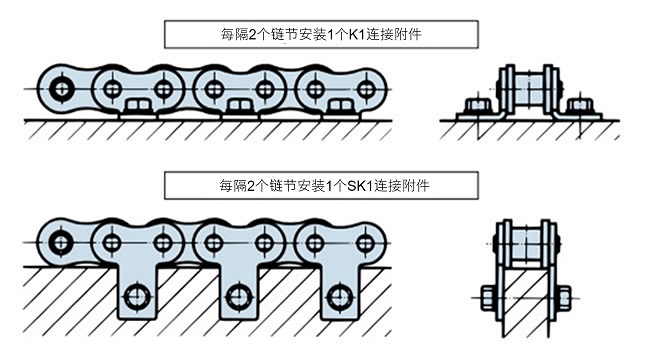

每隔2个链节安装1个K1或1个Sk1外链节连接附件，每隔2个链节用螺栓螺母进行固定，以确保链条不松弛不爬行。安装时不能用来支撑链条的滚子。

3. 滚筒外侧全卷和部分卷时

• ・带连接附件的滚子链的标准长度为（公称节距✖链节数），误差范围为-0.05-0.15%。所以当在滚筒卷挂链条后，链条会出现一定程度的松弛。这种松弛可以通过在滚筒和连接附件间加装垫板来调节。
• ・K连接附件可以通过垫板进行有效调节，和SK相比K连接附件在插入滚筒时更为便捷。
• ・如果滚筒不是正圆形，可以在卷链时通过调整垫板的厚度，尽可能的使滚筒接近正圆形。

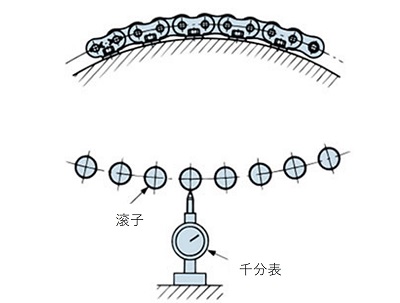

  如右图所示可以使用千分表或者平面规等测量工具。
• ・滚筒处的安装孔需要配合连接附件孔的实际尺寸进行加工。

4. 滚筒内侧全卷和部分卷时

• ・链轮的齿形为特殊规格。请咨询。

5. 侧卷（水平传动）时

• ・请参考3.项内容
• ・内契合使用时请咨询。

6. 链轮的安装

• ・需使用链式销齿链轮。
• ・安装时需调整链轮的安装轴位置，注意不能碰撞到链轮轮齿的侧面部分。
  RS侧弯链条，因链条有一定的弧度所以会和链轮的轮齿侧面发生接触。
• ・滚子和链轮轮齿底部的盈余α，请参考右表。
  请注意轮齿底部和滚子不能有接触。
• ・根据运行条件和使用环境的不同，在运行过程中无法维持上述的盈余值时，需使用α值更大的齿形。欢迎垂询。

链条尺寸	α
RS80以下	1.0mm
RS100～RS180	1.5mm
RS200以上	2.0mm
