技术资料 电缆拖链 － 电缆拖链的连接/组装
TKP型
连结
对齐盖板取下方向
将链销与孔对齐后压入。
电缆/软管的安装
安装电缆/软管后闭合连结臂。
分离
插入平头螺丝刀，旋转90°或撬起打开。
TKP62H42, TKP90H50, TKP125H74
连结
取下3～4个外侧盖板与锁板。
连结链节后安装锁板。
安装电缆/软管后闭合连结臂。
TKP型的连结，组装根据构造不同。请参考各个使用说明书。
TKC型
连结
取下3～4个外侧盖板与锁板。
连结链节后安装锁板。
安装电缆/软管后闭合连结臂。
※锁板取下标记（螺丝刀标记）
TKC34H25的场合
TKC47H36・TKC64H50・TKC85H68的场合

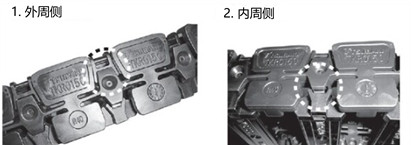

※锁板安装标记（链节对合标记）
TKC34H25的场合
TKC47H36・TKC64H50・TKC85H68的场合
TKMK47H28
连结
对齐连结部的方向

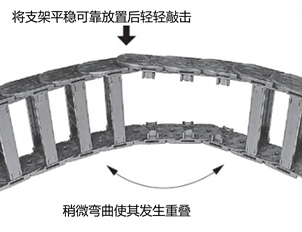

如上图所示，叠放连结部并用力下压。
听到“咔哒”声，连结完成。
拆解
取下盖板与锁板，按住一方的同时转动另一方，分离链节。
TKMK65H42, TKMK95H58, TKMK125H72
连结
对齐连结部的方向
如图所示，重叠连结部，将锁定螺栓放入中心孔。
顺时针转动锁定螺栓直至听到“咔哒”声（请确认螺栓端面箭头表示与拖链的纵长方向垂直。）
拆解
要领与组装步骤相反。
- 1.反时针转动锁定螺栓。
- 2.将链节分离。
TKMK / TKMT型多段隔片的组装
连结
竖隔片的数字侧是电缆拖链的外周侧。
TKMK47H28, TKMT47H26
TKMK65H42, TKMK95H58, TKMK125H72, TKMT65H38, TKMT95H54, TKMT125H68
将横隔片（波状端面）插入纵向隔板的切口处。（确保插入底部）※DSB型的场合，横隔片的两端安装防脱落的止动件。
调整竖隔片至所定长度，组装完成。
使用平头螺丝刀打开支杆。
安装多段隔片。
【安装多段隔板】
- 1.使用多段隔板将电缆/软管安装至内周侧。
- 2.从电缆/软管的上部安装（组装完毕）多段隔片。
- 3.将设置于外周侧的电缆/软管安装于多段隔片的上方。
- 4.闭合支杆。
TKR15H22
连结(支架的安装步骤相同。)
取下支杆，内链节。※再从延长侧的支架到外链节的连结部取下两个。
在外链节的结合处将外链节分离。
连结用于延长的外链节。
将内链节安装至外链节。※将外链节的挂钩插入内链节的缺口。(外周侧 → 内周侧的顺序)
将所有内链节安装至单侧的外链节，然后在另一侧的外链节上安装内链节。
按所定的链节数切断外链节。
将支架安装至外链节的切断部。
将支杆安装至链条与支架。
TKR20H28, TKR26H40, TKR28H52
连结（步骤与支架的安装方法相同）
按所定的链节数切断外链节。
将支架安装至外链节的切断部。

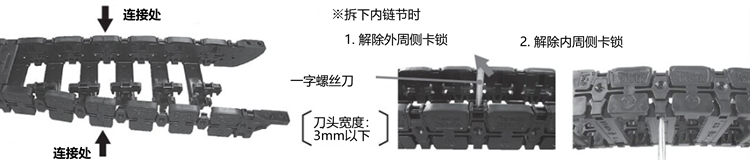

分割
- 1.将平头螺丝刀（先端幅宽3.5mm以下）插入链节内周面的孔内，沿箭头方向撬起打开。
- 2.解除链节间锁定，可取下链节。
TKQ型
插入电缆/软管（安装）
取下支杆。使用活动扳手转动，可简单取下。
隔片的安装。参考TKMK/TKMT型的隔片安装。
将电缆/软管插入锁定的位置。
闭合支杆。使用塑料锤子轻轻敲打支杆上部可闭合支杆。
缩短全场的场合(※无法延长)
固定端侧
・取下固定端金具
・切断边带。每侧有两条边带。使用大型钳子切开电线部分，然后将其弯曲至反方向切断。如果切断处有末端片，请取下。
・去角加工切断部位
使用钳子等工具去角，如果去角不充分，或无法崁入支架。
请注意勿使电线的先端刺伤手指。
・取下末端片。如果从移动端至第三个链节之间有末端片，支架无法嵌入，需移除末端片。因末端片使用带星形孔的螺栓固定，需要专用的螺丝刀。
・连结支架。将支架压入边带，使用六角扳手打紧螺栓。注意勿倒置支架。
移动端侧
TK / TKH / TKS型

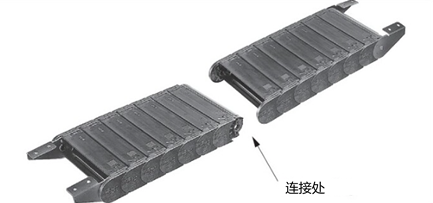

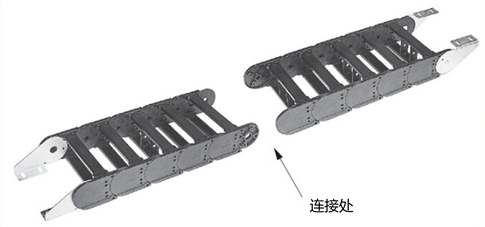

链节的连结
请将外周侧放于地面。
对齐链销孔。
插入链销，固定挡圈。
注）
电缆拖链具有弧度，将外周侧放置地面时两端会翘起。在此场合请在两端下方设置枕木，对齐链销孔。
安装电缆/软管。
TK・TKH型(分割型支托的场合)
- ・取下内周侧盖板。（支托装卸困难时，松缓另一侧的螺栓即可解决。）
- ・将电缆/软管放于所定的盖板压痕上。
- ・安装内周侧盖板，暂时打紧。取下的盖板一端必须安装至其原先的位置。（同一标识的配合）
- ※一体形盖板的场合，从拖链的一段将电缆/软管插入盖板孔。
- ※盖板的外周侧刻有印记。
TKS型
旋转内杆90°取下。
调整与固定
步骤2注意勿使链节之间发生缠绕。
在拖链非水平状态下组装电缆/软管，拖链易发生卷绕，蛇行。
