电缆拖链 钢制系列的选型
TK・TKH型
根据电缆/软管的安装空间决定型号
TK、TKH型的盖板孔(D)按照指定的尺寸加工。
按照电缆/软管的外径，数目计算支托的最小幅宽 B′，选择B≧B'的支杆。
■盖板尺寸
・计算盖板孔径
D：支托孔径(Φ8以上的整数值) d：电缆/软管的外径
・计算盖板所需的最小幅宽。
B'：盖板的最小幅宽 C：4mm以上 Y：右表
| 尺寸 | Y的最小值 |
|---|---|
| TK070 | 10 |
| TK095 | 15 |
| TK130 | 18 |
| TK180 | 18 |
| TKH250 | 25 |
※盖板尺寸请参考各个商品的页面
・盖板的选型
根据上述计算结果与各型号的盖板尺寸选定A・B尺寸。
从移动端侧的第二个链节开始，每隔2个链节安装。
■一体形与分割形盖板

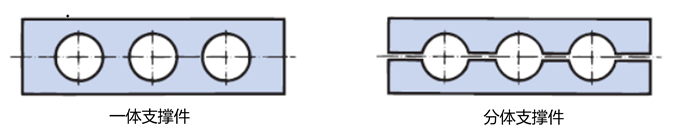

TK与TKH型电缆拖链提供一体形与分割形盖板。分割形可简单取下，易于装卸支持物。适用于带套筒的软管或移动距离长的场合，以及支持物数目多的场合。
TKS型
■框架
隔片的数量为最小所需数目以上，尽量使一根电缆或软管通过一个开口。配列时请同时考虑左右的质量平衡。
根据电缆/软管的外径，数目计算支架的最小所需幅宽B'，选择盖板幅B≧B'的支架。
・计算所需内幅
D：必要内幅（小数点以下四舍五入） d：电缆/软管的外径
・计算支架最小的必要幅宽
B'：支架最小的必要幅宽 U：隔片厚度 Y：链节板厚度
・选定框架
根据上述计算结果与各型号的框架尺寸B选定框架。
框架与隔片的数量
每隔2个链节安装框架。
隔片的数量(m)＝n×(1处所安装的隔片数量)
| 尺寸 | B | h | Y | U | E | F | 电缆/软管最大径d |
|---|---|---|---|---|---|---|---|
| TKS070 | 100 150 200 | 31 | 10 | 3 | 15 | 13 | 27 |
| TKS095 | 46 | 12 | 4 | 17 | 14 | 42 |
| 尺寸 | 隔片最小所需数 | ||
|---|---|---|---|
| B=100 | B=150 | B=200 | |
| TKS070 | 0 (5) | 1 (8) | 2 (12) |
| TKS095 | 0 (4) | 1 (7) | 2 (11) |
( )为可安装的最大数目
弯曲半径R/强度选定
根据负荷曲线图选定
电缆拖链的固定端设置于移动行程的中心位置（中央）的场合，负荷曲线图的移动行程S适用。
参考各个型号的负荷曲线图，根据移动行程，电缆/软管的质量，外径，容许屈曲半径选定强度。
选型例：选择TKC型的场合
使用条件
移动行程：3m
电缆/软管的质量：4kg/m
电缆/软管的外径：Φ20mm(1个)
电缆/软管的容许弯曲半径：160mm

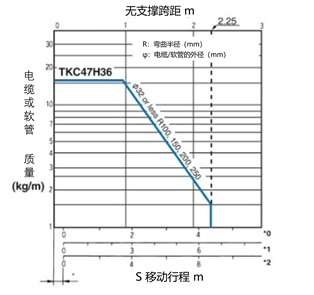

找出左表横轴3m与纵轴4kg/m的交点，选择可满足此点的TKC47H36.
电缆/软管的容许弯曲半径(r) ＜ 电缆拖链的弯曲半径(R)
R=200满足此条件。因此选定TKC47H36W80R200。
确认速度/加速度
各个型号以及设置方法的移动速度容许值如下所示。请确认使用条件在容许值范围内。（如超出容许值范围，请咨询敝公司。）
| TKP | TKC | TKMK/ TKMT |
TKR | TKQ | TK | TKH | TKS | TKI | TKV | |
|---|---|---|---|---|---|---|---|---|---|---|
| 标准 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | 120 | 150 |
| 支持滚子 | 150 | 150 | 150 | 150 | 150 | 60 | 60 | 60 | － | － |
| 支板 | － | 60 | － | － | － | － | － | － | － | － |
| 水平 | 60 | 60 | 60 | － | － | 30 | 30 | 30 | － | － |
| 垂直（悬挂） | 300 | 300 | 300 | 300 | 600 | 60 | 60 | － | － | － |
| 垂直（直立） | 300 | 300 | 300 | 300 | 600 | 60 | 60 | － | － | － |
| 下侧移动 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | － | － |
| 组合 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | － | － |
| 长跨距规格 | * | * | * | － | － | － | － | － | － | － |
| 走行滚子 | － | － | － | － | － | 30 | － | － | － | － |
| 纵向旋回 | 60 | － | － | － | － | 60 | － | － | － | － |
| 水平旋回 | 30 | 30 | － | － | － | 30 | － | － | － | － |
※长跨距规格(*印记)请参考商品目录。
※－非适用
※TKUA型请咨询敝公司。
| TKP | 2G |
|---|---|
| TKC | 3G |
| TKR | 2G |
| TKQ | 4G |
| TK | 1m/sec2 |
| TKS | 1m/sec2 |
| TKH | 1m/sec2 |
| TKI,TKV | 3G |
| TKMK,TKMT | 请向蔽公司咨询 |
加速度极大的场合，有可能在极短时间内达到使用寿命。请确认使用条件不超过上表范围。（超出的场合，请咨询敝公司。）
－参考－ TKMK，TKMT型 屈曲半径，断面尺寸比较
部分开放系列与闭合系列的屈曲半径和内幅尺寸不同，请参考下表。
| 尺寸 | 弯曲半径 | 内宽尺寸 | 内高尺寸 |
|---|---|---|---|
| TKMK47H28 | 55, 75, 100, 160, 200, 250 | 24, 56, - , 104, 152, 192 | 28 |
| TKMT47H26 | - , 75, 100, 160, 200, 250 | - , 56, 80, 104, 152, 192 | 26 |
| TKMK65H42 | 75, 95, 115, 145, 220, 300 | 66, 106, - , 154, 194, 258 | 42 |
| TKMT65H38 | - , 95, 115, 145, 220, 300 | 66, 106, 130, - , 194, 258 | 38.5 |
| TKMK95H58 | 140, 170, 200, 290, 380 | 114, - , 162, 210, 258, 306, 402, 514 | 58 |
| TKMT95H54 (塑料盖罩) | 140, 170, 200, 290, 380 | 114, 130, 162, - , 258, 306 | 54.5 |
| TKMT95H54 (铝制盖罩类型) | 140, 170, 200, 290, 380 | 100～400(每1mm) | 54.5 |
| TKMK125H72 | 180, 220, 260, 340, 380, 500 | - , 151, - , 247, 359, 407, 455, 503 | 72 |
| TKMT125H68 | - , 220, 260, 340, 380, 500 | 135, - , 183, 247 | 68.5 |
