电缆拖链 塑料系列的选型
TKP・TKC・TKMK・TKMT・TKR・TKQ・TKUA型号的场合
根据电缆/软管的安装空间决定型号
决定内高
根据电缆/软管的最大外径确认电缆拖链的内高 (参照商品目录)
决定内幅
根据电缆/软管的外径与数目确认电缆拖链的内幅。
电缆拖链内幅 ≧Σ(外径×1.1)＋间隔板板厚×间隔数
注）间隔板的安装尺寸根据间隔板是滑动还是固定而不同。
电缆/软管的正确配列方法

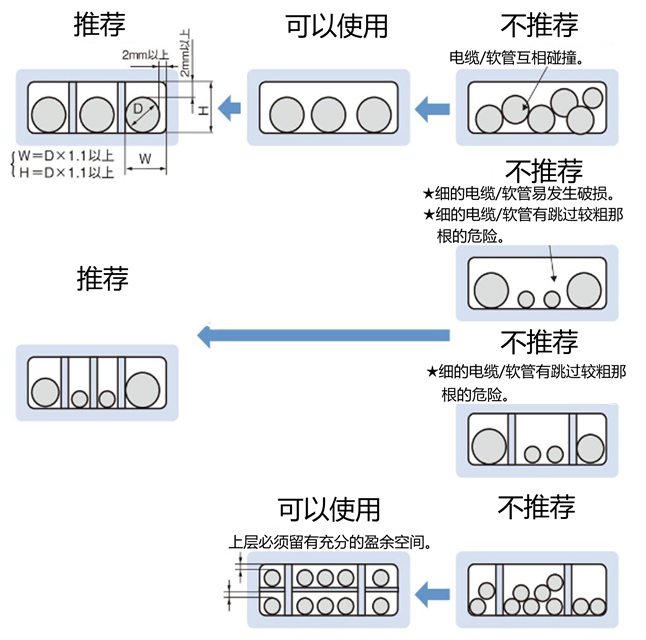

配列时的注意点
- ■需确保电缆/软管的外径与内幅间的间隙。
- ■电缆/软管横向一列设置。
- ■避免电缆/软管互相干涉。
- ■电缆/软管的数目适中，以避免过度受力。
- ■带隔片的类型请安装间隔片。尽量保持1个空间中使用1条电缆/软管。
隔片的安装。参考TKMK/TKMT型的隔片安装。
隔片是保护电缆/软管的重要部件。尽量使用隔片将电缆/软管间隔安装。
隔片的作用
- ■防止电缆/软管之间的滑动
- ■防止电缆/软管的卷绕
- ■减轻信号线的噪音

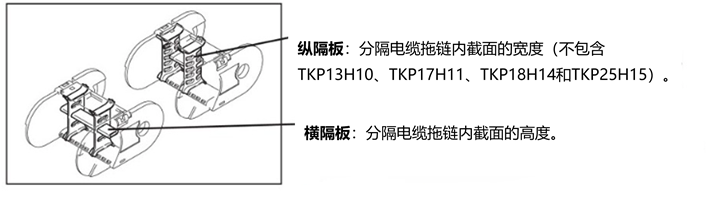

竖隔片
- ・材质：工程塑料
- ・提供横向滑动类型，固定类型的隔片。（请参考各个类型的页面。）
- ・通常每隔两个链节安装。
- ・作为零部件交货。
- ・竖隔片固定箱：电缆/软管配列不整有可能移动隔片，造成电缆，软管的损伤。
- ・水平或水平旋转设置的场合，如使用滑动类型的隔片，因电缆/软管的重量，隔片会向下滑动，损伤电缆/软管。
- ※TKP45H25、TKP58H39提供作为选项的固定用垫片，具体请咨询。
横隔片
- ・材质：工程塑料材质或铝材
- ・安装至竖隔片上。※需要两块以上的竖隔片。
- ・竖隔片的安装方法根据形状而不同。
- ・每隔两个链节安装。
- ・作为零部件交货。
※TKV・TKI类型的电缆拖链选型时请咨询敝公司。
