使用目的と動作説明

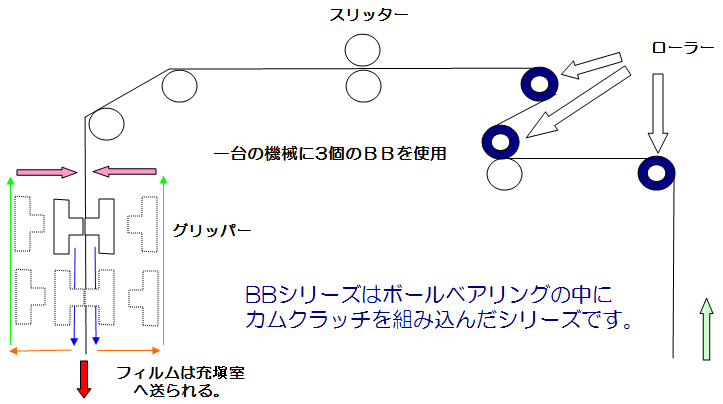

グリッパーは・・・

1. →フィルムを挟んで下へ下ろす。

2. →フィルムを放す為に横へ移動する。

3. →横へ移動したまま上に上がる。

4. →再びフィルムを掴む為に閉じる。

グリッパーがフィルムを放した時の弛み防止の為に一定のテンションがかかっており、逆転する事があります。
その対策としてＢＢシリーズを利用し、逆転防止機構を取付けたものです。

カムクラッチ使用のメリット

• ・小さな空間にワンウエイクラッチと軸受の機能を併せ持ち、スペースが有効活用できます。
• ・内外輪の間に多数のカムを配列することにより、シェル形ローラクラッチに比べて大きなトルクを伝達できます。
