适用案例集 凸轮离合器 － 15. 断路器, 网球发球机，棒球投球器, 飞碟射击用发射器
应用
伴随反复性冲击负载地逆转
所谓防止逆转是指设备在运行时，凸轮离合器持续地空转、一旦发生逆转则立刻啮合。
可选用机械
- ・特型凸轮离合器
选用机械
断路器
网球发球机，棒球投球器
飞碟射击用发射器
适用事例

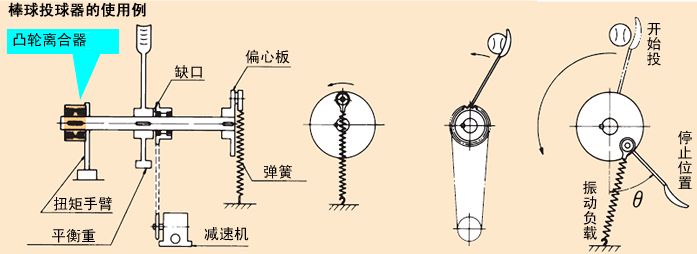

投球机
使用目的和运行说明
臂轴装有连接弹簧的从连接到弹簧上的偏心板和减速机获得旋转力的链轮。链轮有缺口（钩），接触手臂端面的缺口（钩）将手臂抬起。这时凸轮离合器空转。弹簧与手臂轴的旋转同时渐渐伸展，超过上死点的时候开始急剧收缩。这时手臂将球抛出。抛出后手臂到达下述θ度时，弹簧的收缩力使之将要急剧反转，但通过离合器的咬合防止了反转。手臂停止于停止位置，可以立即进入下一次的投球动作。这是发生作用的反转扭矩是伴随冲击性震动的扭矩，需要与其适应的凸轮离合器。
