ボンダーにおけるケーブル周りからの発塵の抑制と、ケーブルベヤへのケーブル挿入作業を不要に
ケーブルベヤ クリーンベヤ
課題
工数削減、摩耗粉・発塵
業界
液晶・半導体・電子機器・通信
用途
支持・案内する
製品
ケーブルベヤ
概要

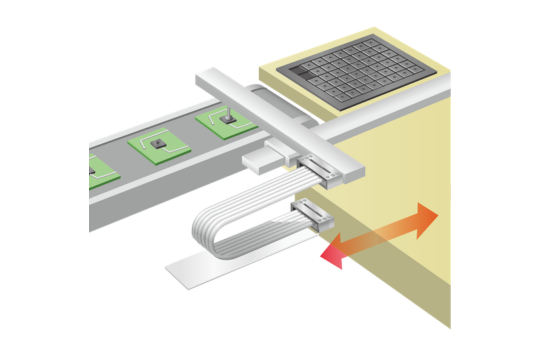

ボンダーのチップ搬送装置において、可動部に配線されるケーブルの保護、支持・案内用途でクリーンベヤが採用されました。
可動部に追従してケーブルが動くため、発塵を抑えながら安定して支持・案内できる構成が求められていましたが、クリーンベヤの採用によって発塵を抑制することができ、クリーン環境への対応と生産設備の品質に対する信頼性向上に貢献しました。
課題
チップ搬送装置の可動部に配線されるケーブルの保護・支持案内方法について、より高まるクリーン環境のニーズに応えて、発塵を抑えることで異物混入(コンタミネーション)リスクを低減し、製品品質に対する信頼性が向上する設備設計が求められていました。
採用製品
ケーブルベヤ クリーンベヤ
つばきケーブルベヤの中でも最も低発塵なケーブルシステムです。
清浄度ISOクラス1を実現し、クリーンルーム内の使用に最適です。
36dB(A)以下の低騒音と屈曲回数1000万回以上の長寿命です。(当社テスト結果より)
欧州RoHSⅡ指令で制限されている閾値以上の特定有害物質は使用していません。(お客様ご支給のケーブル・チューブを除く)
製品採用による効果
クリーンベヤはフッ素樹脂素材のポッドにケーブル・チューブ、サポートメンバが組み込まれた一体型のため、発塵が少なくクリーンルーム内での異物混入(コンタミネーション)リスクが低減され、生産設備の品質に対する信頼性の向上に繋がりました。
また、クリーンベヤはケーブルやチューブが組み込まれた状態で納入されるため、ケーブル・チューブの組み込み作業が必要となる汎用的なケーブルベヤと比較して取付工数の削減にも繋がりました。
つばきは貴社のお困りごと解決を全力でサポートいたします。
どのようなお悩みでも、お気軽にご連絡ください。
