使用说明(止动带轮 C型)

使用说明

装配

  • 1)用布擦拭轴表面的灰尘和污垢。带轮轮毂和夹环接触面上的灰尘、污垢等也应擦拭干净。
  • 2)紧固螺栓的头部和螺纹处事先涂抹了固体润滑剂，所以无需擦拭和做润滑处理。

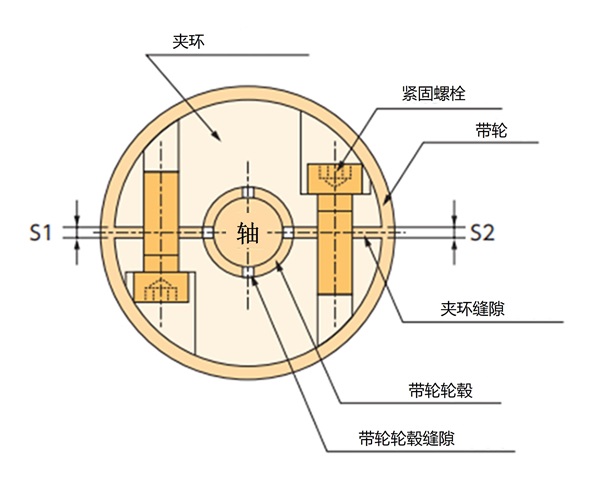

  • 3)带轮的轮毂上有4处狭缝的，在放置夹环时夹环的缝隙和轮毂上的狭缝应保持在同一位置。
  • 4)确认位置后，交替拧紧左右螺栓，拧紧力矩为指定力矩的1/2（螺栓拧紧力矩MA见下表）。在此过程中需一边收紧一边目测调整，使左右两边狭缝的宽度S1和S2基本相同。
  • 5)以指定扭矩MA交替拧紧左右螺栓。螺栓拧至不能转动为止，即表示安装完成。
装配

安装时的注意事项

  • ・拧紧固定螺栓时需使用扭矩扳手。操作过程中请注意必须按照紧固要领进行操作，以额定扭矩MA完成紧固。为防止发生裂缝和变形等情况，请避免用手或者扭矩扳手以外的工具进行操作。
  • ・紧固扭矩超过指定值会导致螺栓的损坏。紧固扭矩未达指定止会导致螺栓的松动。所以必须以指定扭矩MA拧紧螺栓。
  • ・固定螺栓只可使用本品附带的螺栓。否则会引起损伤或事故。如因丢失或替换需要新的螺栓，请联系敝公司。
  • ・轴径公差和表面粗糙度：轴径公差h8，轴表面粗糙度Ra3.2。

表1 螺栓拧紧扭矩一览表

夹环编号 螺栓尺寸 螺栓紧固扭矩 MA
C1, C2 M4 3.8N・m 0.39kgf・m
C3, C4, C5 M5 7.5N・m 0.77kgf・m
C6 M6 12.6N・m 1.3kgf・m

拆卸

确认带轮和轴处没有扭矩、推力等负载后，依次松开左右螺栓并拔出。
