技術資料 タイミングベルト・タイミングプーリ 選定
タイミングベルト 仮選定表
PXベルト/PXベルト RC仕様

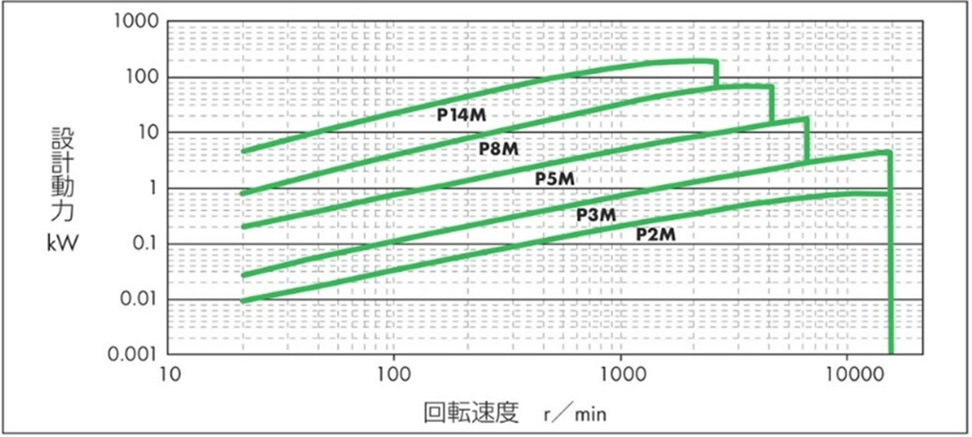

基準伝動容量

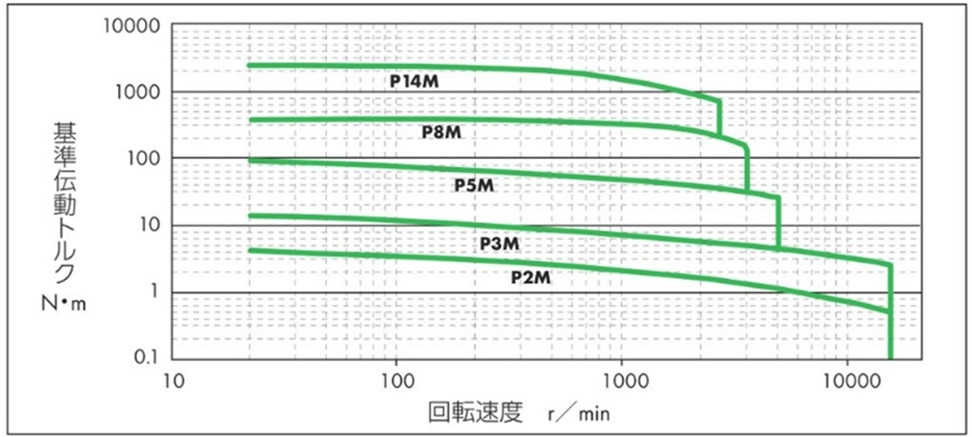

基準伝動トルク
仮選定表の対象幅
| ベルト種類 | 対象ベルト | 対象最大幅 [mm] |
|---|---|---|
| PXベルト/ PXベルト RC仕様 |
P2M | 10 |
| P2M-RC | ||
| P3M | 15 | |
| P3M-RC | ||
| P5M | 25 | |
| P5M-RC | ||
| P8M | 60 | |
| P8M-RC | ||
| P14M | 120 | |
| P14M-RC |
※標準品の最大幅に対する表となります。
ウルトラPXベルト HC仕様

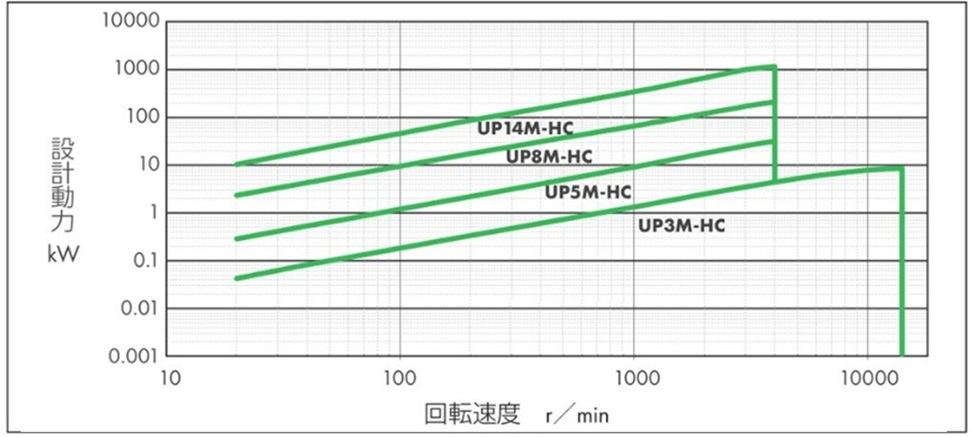

基準伝動容量

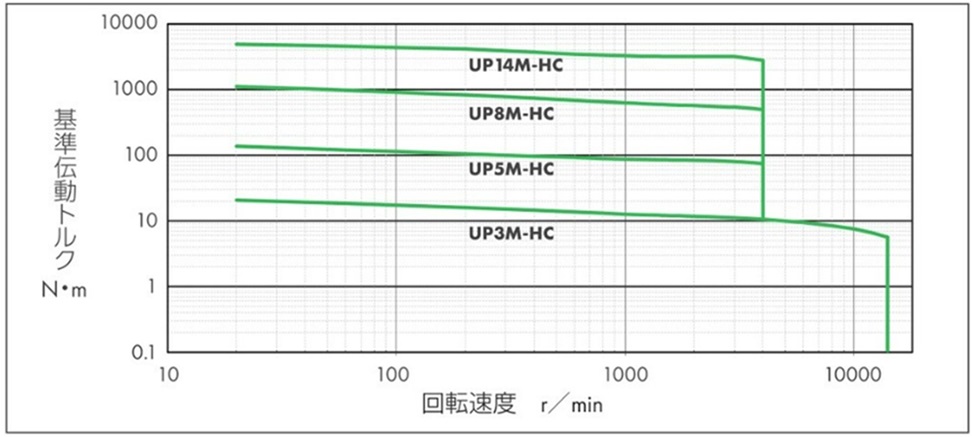

基準伝動トルク
仮選定表の対象幅
| ベルト種類 | 対象ベルト | 対象最大幅 [mm] |
|---|---|---|
| ウルトラPXベルト HC仕様 |
||
| UP3M-HC | 15 | |
| UP5M-HC | 25 | |
| UP8M-HC | 60 | |
| UP14M-HC | 120 |
※標準品の最大幅に対する表となります。
ウルトラPXベルト HA仕様(耐油/耐水仕様)

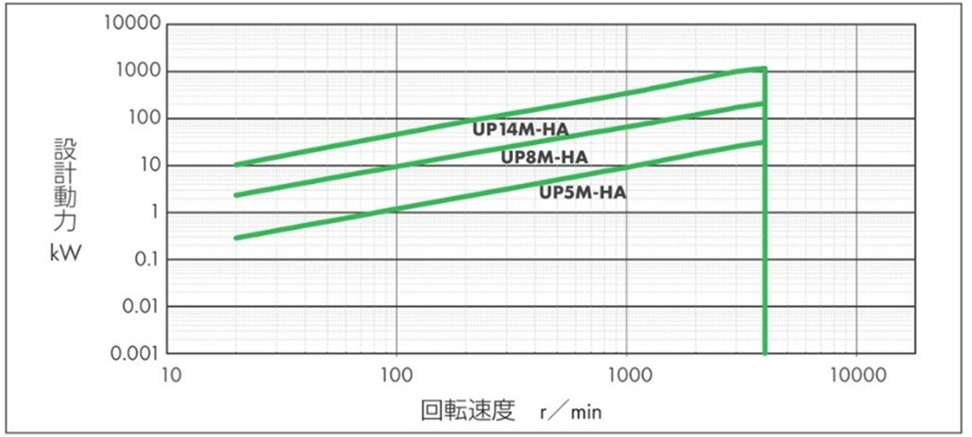

基準伝動容量

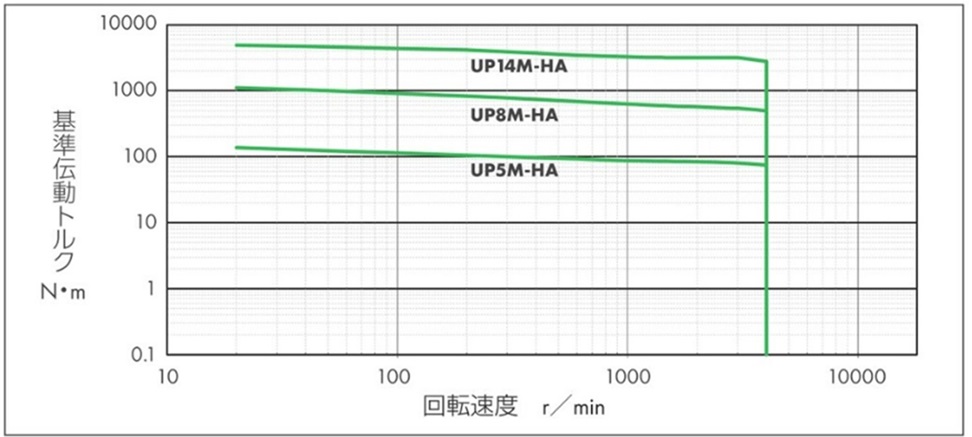

基準伝動トルク
仮選定表の対象幅
| ベルト種類 | 対象ベルト | 対象最大幅 [mm] |
|---|---|---|
| ウルトラPXベルト HA仕様 (耐油/耐水仕様) |
||
| UP5M-HA | 25 | |
| UP8M-HA | 60 | |
| UP14M-HA | 120 |
※標準品の最大幅に対する表となります。
ウルトラPXベルト HY仕様

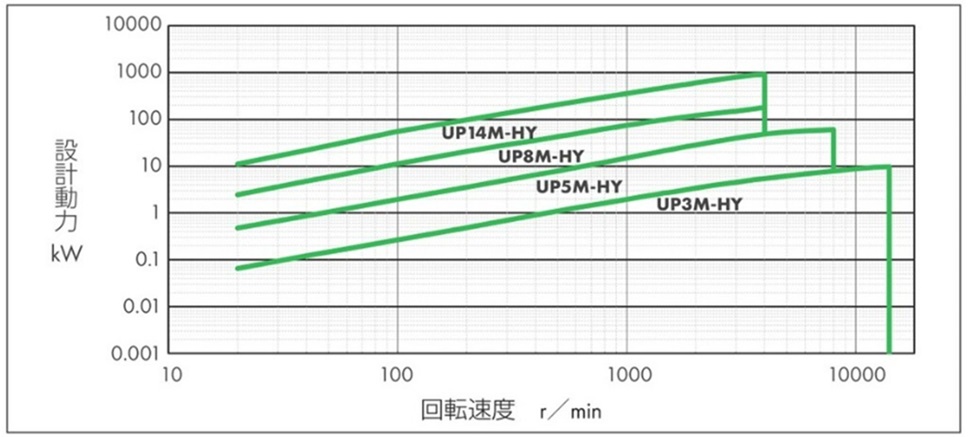

基準伝動容量

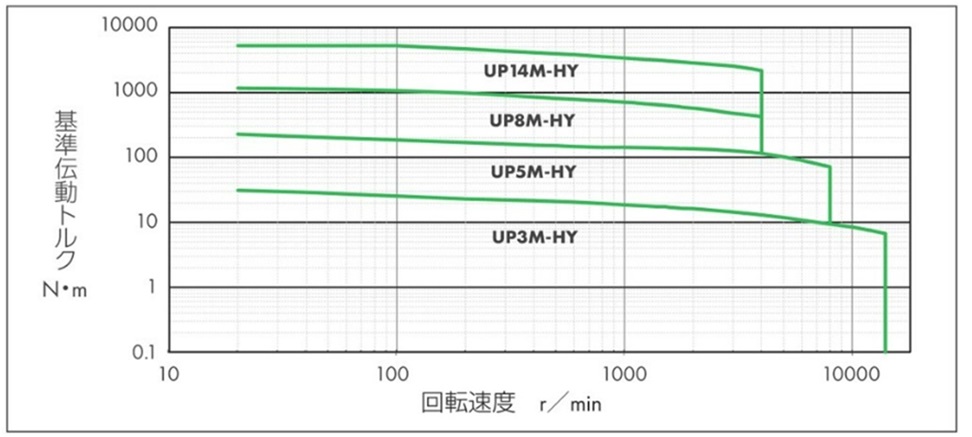

基準伝動トルク
仮選定表の対象幅
| ベルト種類 | 対象ベルト | 対象最大幅 [mm] |
|---|---|---|
| ウルトラPXベルト HY仕様 |
||
| UP3M-HY | 15 | |
| UP5M-HY | 25 | |
| UP8M-HY | 60 | |
| UP14M-HY | 120 |
※標準品の最大幅に対する表となります。
