技术资料 同步带 / 同步带轮 选定
同步带 暂定选型表
PX同步带 / PX同步带 RC规格

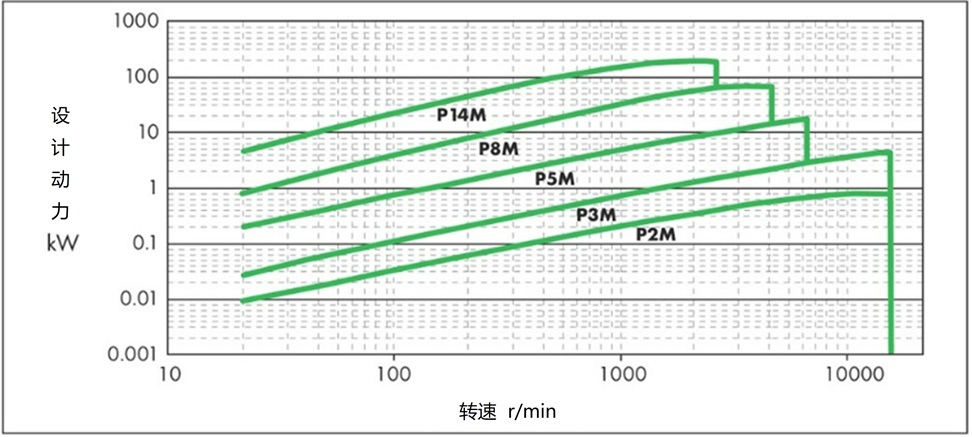

基准传动容量

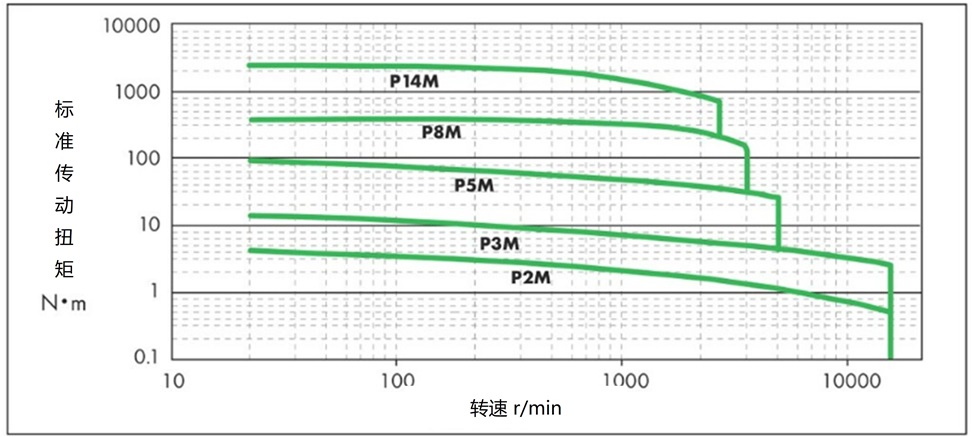

基准传动扭矩
适用于暂定选型表的宽幅
| 同步带的种类 | 适用皮带 | 适用最大宽幅 [mm] |
|---|---|---|
| PX同步带/ PX同步带 RC规格 |
P2M | 10 |
| P2M-RC | ||
| P3M | 15 | |
| P3M-RC | ||
| P5M | 25 | |
| P5M-RC | ||
| P8M | 60 | |
| P8M-RC | ||
| P14M | 120 | |
| P14M-RC |
本表基于标准产品的最大宽度。
超级PX同步带 HC规格

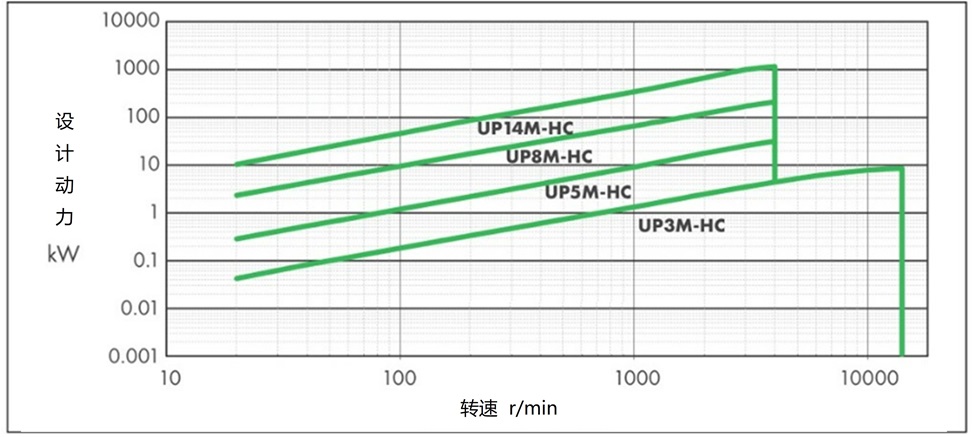

基准传动容量

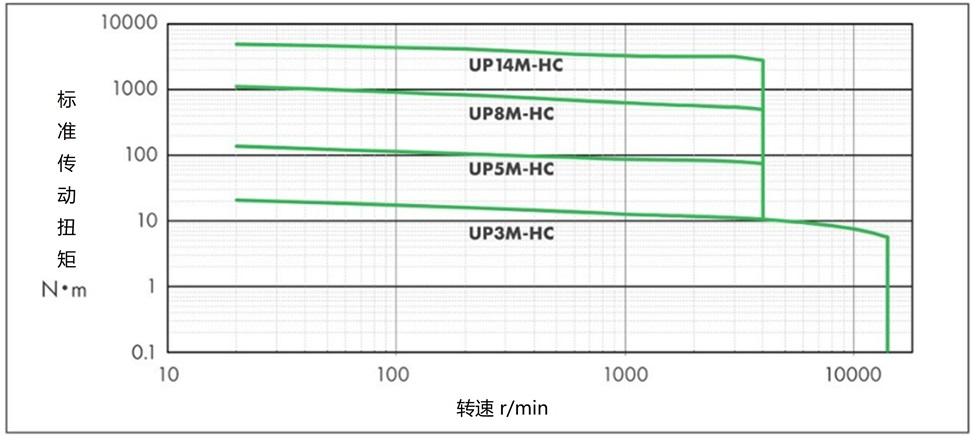

基准传动扭矩
适用于暂定选型表的宽幅
| 同步带的种类 | 适用皮带 | 适用最大宽幅 [mm] |
|---|---|---|
| 超级PX同步带 HC规格 |
||
| UP3M-HC | 15 | |
| UP5M-HC | 25 | |
| UP8M-HC | 60 | |
| UP14M-HC | 120 |
本表基于标准产品的最大宽度。
超级PX同步带 HA规格（耐油/耐水规格）

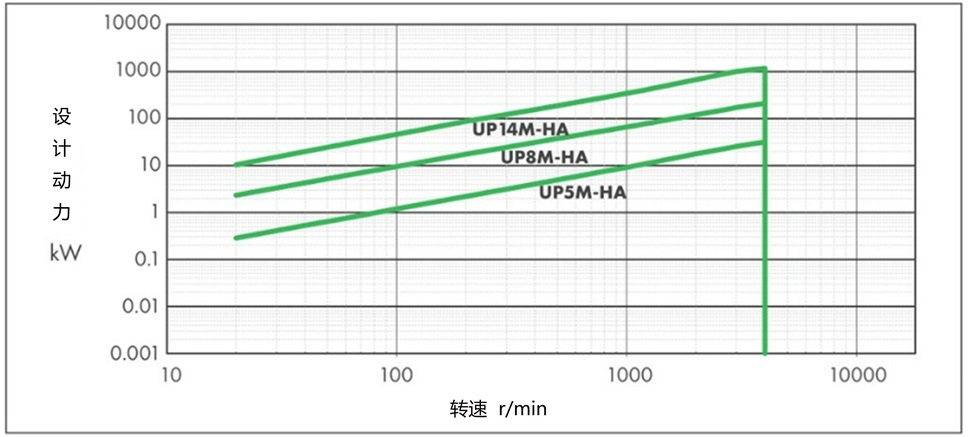

基准传动容量

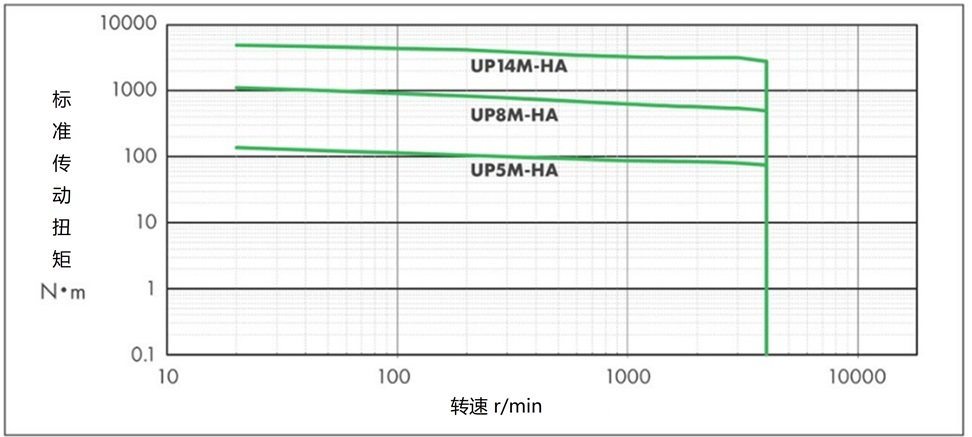

基准传动扭矩
适用于暂定选型表的宽幅
| 同步带的种类 | 适用皮带 | 适用最大宽幅 [mm] |
|---|---|---|
| 超级PX同步带 HA规格 (耐油/耐水规格) |
||
| UP5M-HA | 25 | |
| UP8M-HA | 60 | |
| UP14M-HA | 120 |
本表基于标准产品的最大宽度。
超级PX同步带 HY规格

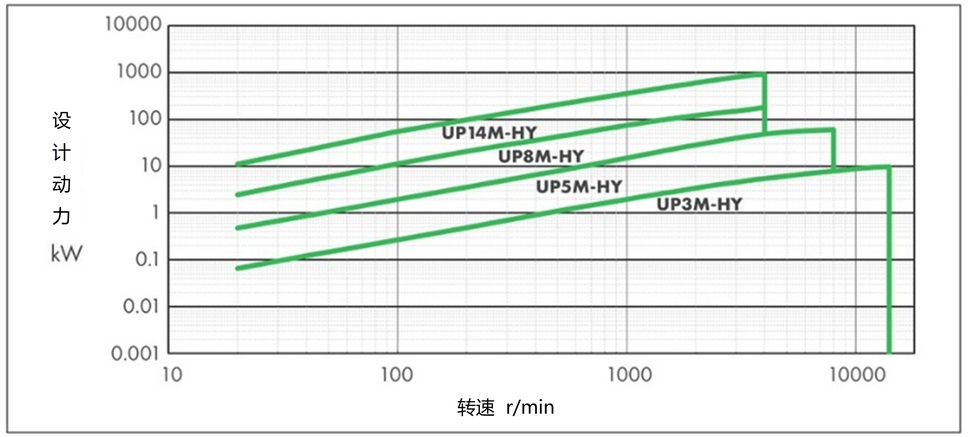

基准传动容量

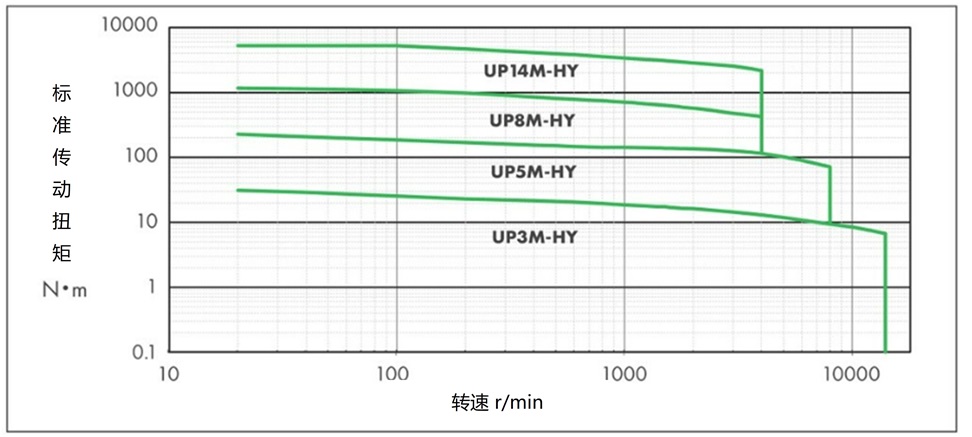

基准传动扭矩
适用于暂定选型表的宽幅
| 同步带的种类 | 适用皮带 | 适用最大宽幅 [mm] |
|---|---|---|
| 超级PX同步带 HY规格 |
||
| UP3M-HY | 15 | |
| UP5M-HY | 25 | |
| UP8M-HY | 60 | |
| UP14M-HY | 120 |
本表基于标准产品的最大宽度。
