技术资料 大型输送链链轮 链轮的构造

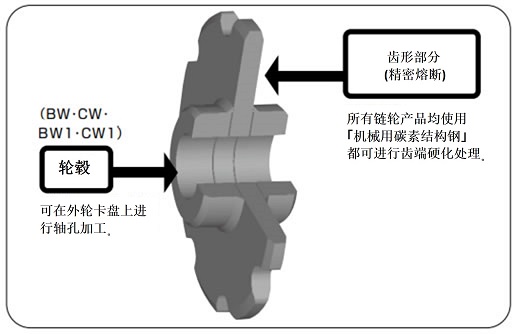

1. 基本构造

齿形经感应淬火硬化处理，这大大提高了链轮的耐磨性和传动能力。

基本构造

2. 轮毂形式

轮毂形式

BW型

轮毂焊接在一侧的链轮齿形位置。

适用
  • RF10及以下
  • RF205及以下
轮毂形式

BW1型

轮毂穿过一侧的链轮齿形位置，但轮毂两侧均经焊接。

适用
  • RF12及以上
  • RF6205及以上
轮毂形式

CW型

轮毂焊接在两侧的链轮齿形位置。

适用
  • RF10及以下
  • RF205及以下
轮毂形式

CW1型

轮毂穿过两侧的链轮齿形位置，轮毂两侧均经焊接。

适用
  • RF12及以上
  • RF6205及以上

3. 齿形类型

1. 形状

S1：弧形齿端

弧形齿端

S2：平形齿端(斜线部分表示被切割掉的部分。)

平形齿端

注）使用带K附件的链条，S1类型时板条或其他部分会发生干扰链轮外径的情况，此时就可以使用S2类型。使用异形链或顶置滚子链时，请咨询敝司。

2. 规格

  • ・标准规格(代号N)
    齿端未经硬化处理的,适合在低负载，低摩擦的条件下使用。
  • ・齿端硬化规格(代号Q)
    齿端经硬化处理。适合对耐磨性有一定要求和高负载的环境下使用。普通规格（N)和齿端硬化规格（Q）的区别请参考下表内容。

普通规格和齿端硬化规格的区别

链条规格 滚子形式 驱动端 被动侧
普通环境 磨损环境 普通环境 磨损环境
DT规格
DTA规格		 S Q Q N Q
R N Q N N
F N Q N N
AT规格
ATA规格		 S Q Q N Q
R Q Q N Q
F Q Q N Q

上述区别基于标准条件下的使用。如在极度磨损环境，或重负载条件下的使用，请咨询敝司。

4. 成品轴孔系列

轴孔尺寸按照下述规格完成加工，即便是繁琐的轴孔加工也可做到快速加工，及时交货。附属品内不含固定螺丝。

轴孔标准加工规格

轴孔公差 键槽宽度公差 攻丝
H8 JIS B1301-1996
普通型　Js9		 加工两个丝锥，分别位于键槽上方和与此间隔120°的两处。
旧JIS B1301-1959
2种　E9
轴孔标准加工规格

键槽和齿端的相位

将键槽中心和链轮齿端中心做对齐加工。使用多排链时，请联系我们咨询。

键槽和丝锥的规格及尺寸

JIS普通型键　键槽宽度公差　Js9
适用轴孔径 键槽宽度
KW		 键槽深度
KH		 螺孔尺寸
MX
超过22 30以下 8 3.3 M6
超过30 38以下 10 3.3 M8
超过38 44以下 12 3.3
超过44 50以下 14 3.8
超过50 58以下 16 4.3 M10
超过58 65以下 18 4.4
超过65 75以下 20 4.9 M12
超过75 85以下 22 5.4
超过85 95以下 25 5.4 M16
超过95 110以下 28 6.4
超过110 130以下 32 7.4 M20
超过130 150以下 36 8.4
超过150 170以下 40 9.4
超过170 200以下 45 10.4 M24
超过200 230以下 50 11.4
旧JIS2种键　键槽宽度公差　E9
适用轴孔径 键槽宽度
KW		 键槽深度
KH		 螺孔尺寸
MX
超过20 30以下 7 3 M6
超过30 40以下 10 3.5
超过40 50以下 12 3.5 M8
超过50 60以下 15 5
超过60 70以下 18 6 M10
超过70 80以下 20 6 M12
超过80 95以下 24 8
超过95 110以下 28 9 M16
超过110 125以下 32 10 M20
超过125 140以下 35 11
超过140 160以下 38 12
超过160 180以下 42 13
超过180 200以下 45 14 M24
超过200 224以下 50 15.5
超过224 250以下 56 17.5

加工规格不在上述范围内的，需告知下述相关内容。

  • ・轴孔形状，直径尺寸，公差
  • ・键槽类型，尺寸，公差
  • ・丝锥尺寸和位置
