伺服电机用TERVO减速机和伺服电机的连接方法

电机轴为圆轴的场合(输入轴夹具类型)

• 1. 在安装减速机时，电机的安装面必须在减速机上部。
• 2. 电机轴承处的灰尘，铁锈和防锈油都须擦拭干净。

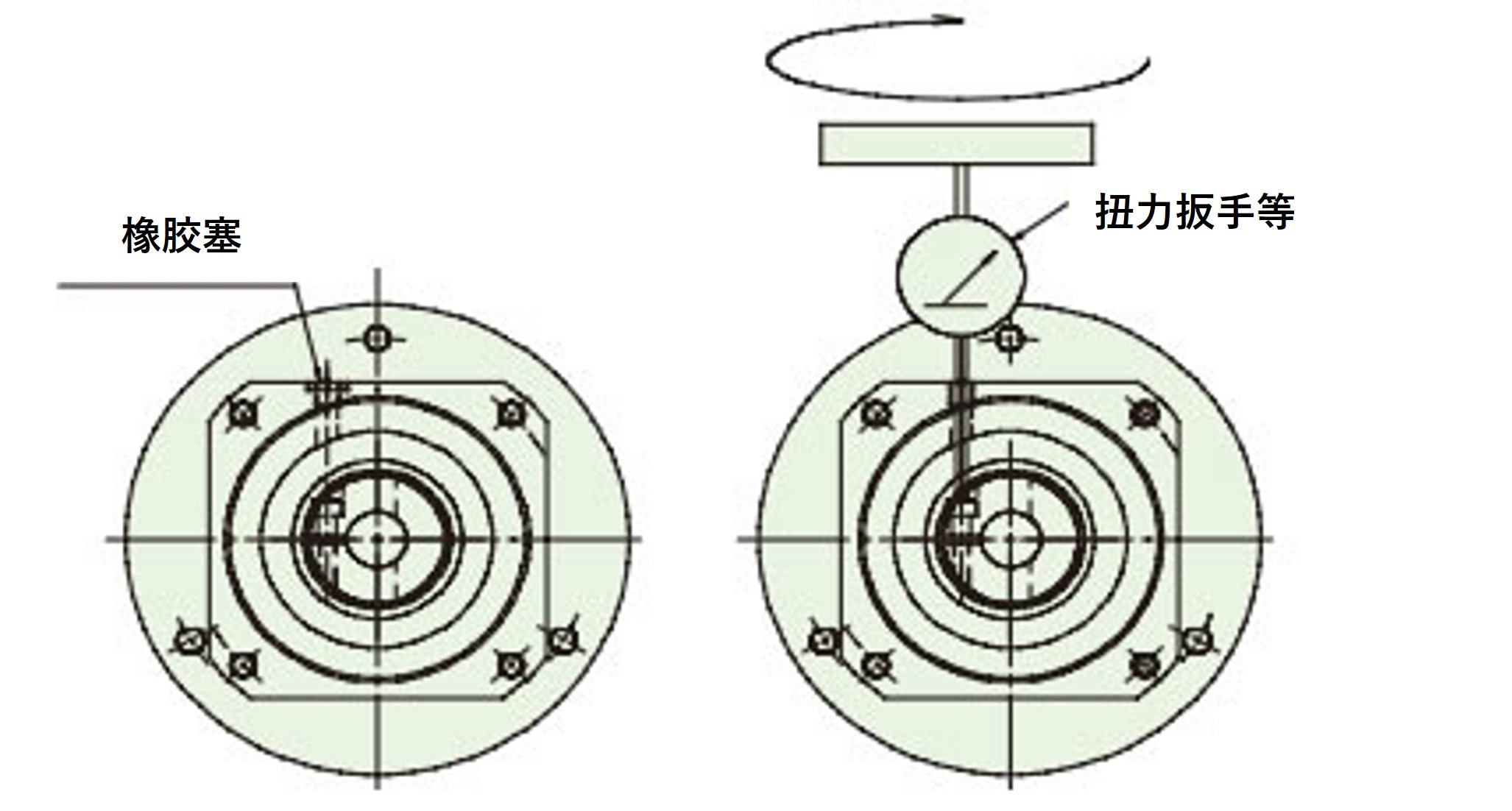

• 3. 取下法兰的橡胶盖，旋转输入轴至螺栓头部和法兰孔位对齐为止。
  用L扳手松开固定螺栓
• 4. 将电机轴平滑顺畅的接入输入轴。请注意连接时电机轴不能有倾斜。
• 5. 嵌缝处也完全连接后，使用匹配的螺栓和正确的紧固扭矩拧紧螺栓，确保法兰紧固不松动。
• 6. 使用扭力扳手用指定的紧固扭矩拧紧输入轴上的固定螺栓。
• 7. 装上法兰橡胶盖。至此完成电机安装。

夹具规格固定螺栓的紧固。

输入轴夹具和键控电机的连接

只要取下键控电机电机轴上的键，就可以和圆轴一样连接夹具使用。

将夹具的接口部和电机键槽（D型）错开180度反向安装连接。

连接减速机时可参照圆轴的连接步骤。
