安装时的注意事项

• 1. 使用脂润滑时油脂有飞溅滴落的可能，使用时务请注意对周围环境的影响。 (为防止飞溅，推荐使用蛇形软管进行防护。) 特别是在悬挂使用时，润滑脂还会随着轴杆滴落。
• 2. 安装方向可以对应上提、平行和悬挂。在平行和悬挂安装时，装置本身的重量和搬运物体的重量（力）不能直接施加在安装螺栓上，直接施力会造成设备的损坏。在设计安装方法时需考虑到安装螺栓不能受力。(图1)

  悬挂安装



  平行安装 推出时



  平行安装 拉回时

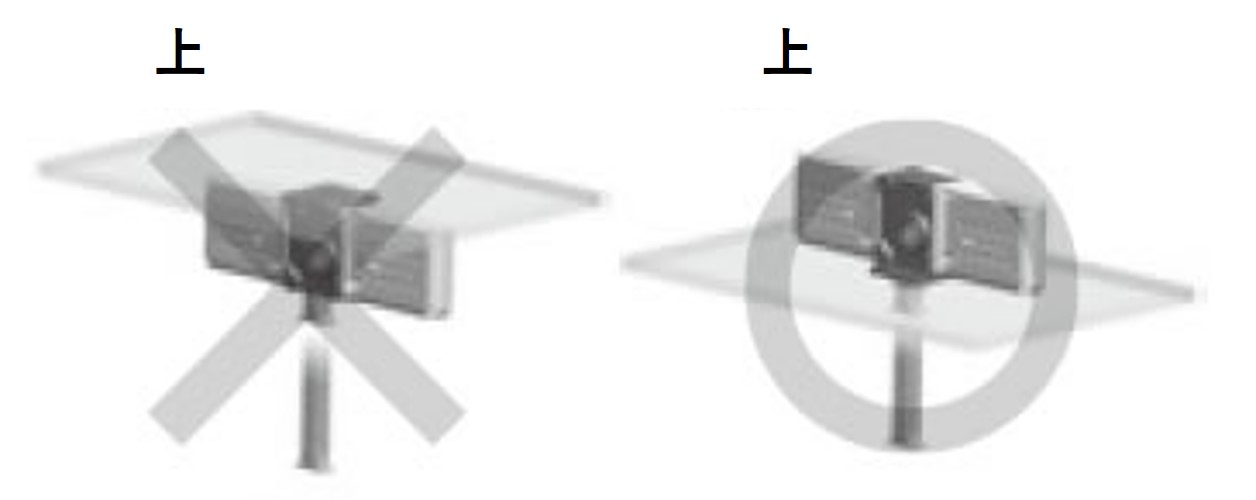

  图1 安装方向的可否（例）

• 3. 无电机时，在连接电机、减速机和传动装置等设备时，在考虑安全系数的前提下准备牢固的安装台架，以确保在最大承重时也可以保持定心的稳定。电机的输出轴和ZCA输入轴的高度不一时，需要通过辅助构件来做调整。如果电机输出轴和ZCA输入轴的轴心位置不一致，轴承在旋转过程中不断受到歪曲损坏，是造成轴承破损的主要原因之一。
• 4. 当轴承需要驱动链条、输送皮带，需确认施加在轴承处的悬臂荷载在悬臂容许荷载值之内。 (详细请参考选定页面内容。)
• 5. 驱动器和顶端夹具各有4个用于固定的安装孔，安装时使用丝锥牢固固定。 (不附带安装螺栓) 安装用的螺栓尺寸请参看表1内容，需使用强度等级10.9(JISB1051)以上的固定螺栓。根据安装接触面所使用的材料类型，来决定螺钉的旋入深度。

  表1　安装螺栓尺寸

  型号	驱动器（底部）	驱动器（侧面）	顶端夹具
  ZCA25	M5	M5	M4
  ZCA35	M6	M6	M5
  ZCA45	M8	M8	M8

  安装前需做好螺栓的防松处理。

• 6. 不论在任何情况下，行程端位置都不能进行人为的强行停止。强行停止会造成传送带内部的重大损害。
• 7. 传送带所承受的载重需和Zip chain的传动方向在同一轴线上。如果和传动方向不在同一条轴线上，Zip chain会受到弯曲力和侧向力的影响，从而造成传送带的损坏。 (图2) 沿着传动方向必须配合使用直线导轨等辅件，链条不直接承受侧向力以及弯曲力矩，以确保运行的安全和稳定


  图2

• 8.Zip chain是由链节互相咬合呈柱状的一种链条。柱状链条有可能会出现扭转和翘曲。
• 9. 在选定行程时，需在使用行程上考虑一定的盈余量。超行程范围使用，会造成限位装置的损坏、链条的脱落、顶端夹具和驱动器的撞击等故障，这些都是造成设备损坏的重大原因。
• 10. 在设定行程限行开关时，需将电机的惰行范围考虑在内。
• 11. 运行前需事先确认轴的旋转方向和Zip chain的传动方向。 (请参考外形尺寸图。) 轴旋转的方向错误会对设备造成损坏。带电动机时，请注意根据速度所采用的电机布线方式会引起链条的传动方向发生变化。
• 12. 需要注意保持设备的清洁，粉尘，混合物，杂物等不能附着或者混入到Zip chain或者驱动器的开放部分。粉尘和杂物等的混入会加速摩擦损耗，这是造成链条断裂和其他可动部分破损的主要原因之一。
• 13. ZAC的驱动器底座朝下安装的时，在行程下限位置输入轴的键槽应该是朝上的。（参考图3）但在同步运行时，每台设备由于间隙等的个体差异会出现不同步，需另行安装相位调整装置。不同步运行时，受力不均衡1台ZCA上所承受的负担增大会使链条弯曲变形，是造成轴承损坏等故障的主要原因。连接相位调整装置时，可使用Tsubaki Power-Lock®或其他同类产品。调节时将该配件的顶端和Zip chain的下限位置保持一致。

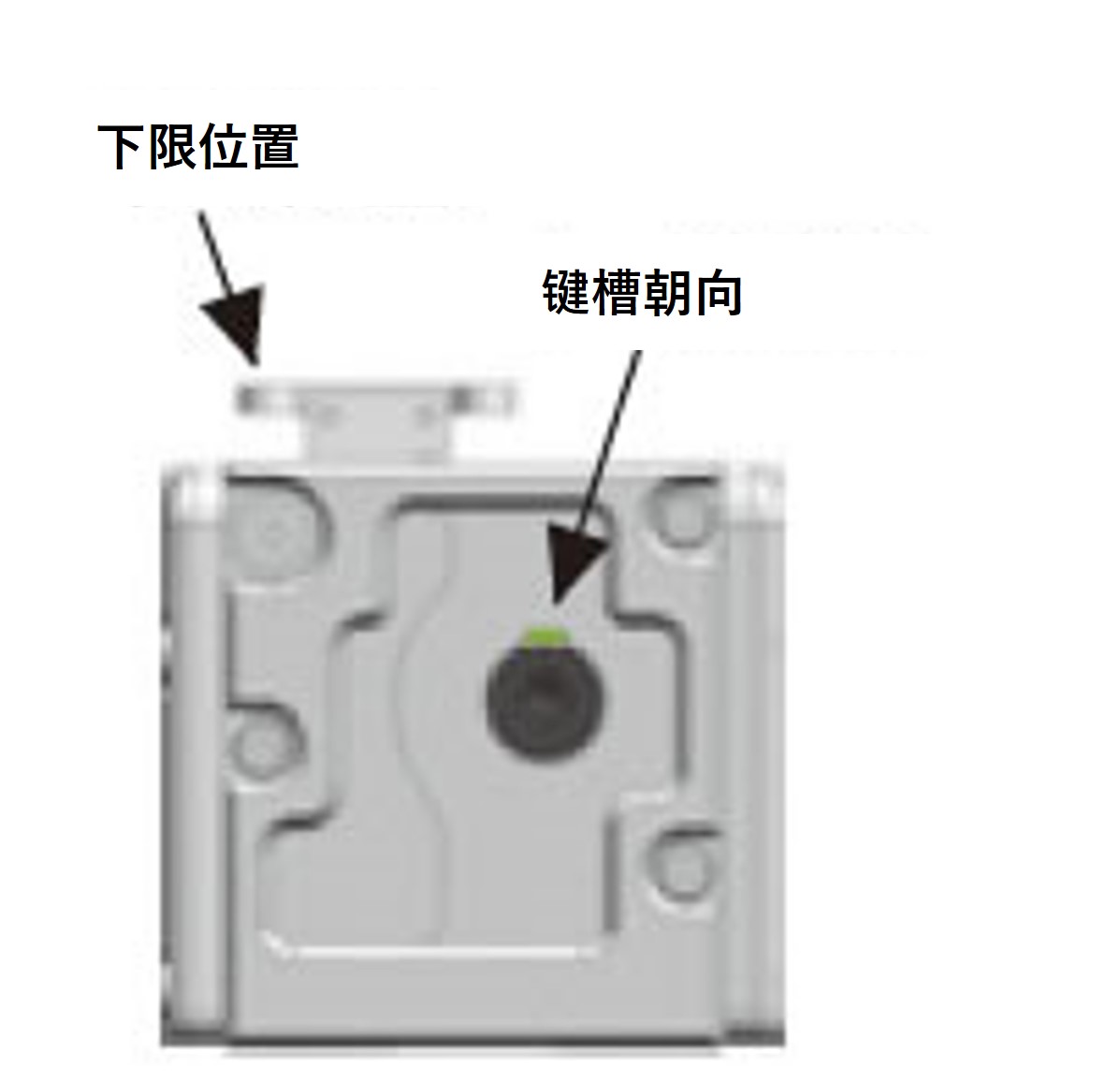

  图3

• 14.使用于悬挂吊装时，吊装物下严禁站人。在下方区域安装安全栏等做好相关防护措施以预防链条的突然断裂。 存在重大安全隐患可能会造成人员伤亡时，我们将无法提供产品的生产和销售。
• 15. 如果将上提、悬挂用的蛇形软管使用于平行安装方式，会加速蛇形软管的破损。平行安装使用时，需使用内置特殊材料的专用蛇形软管。该软管需要另行定制，欢迎垂询。
• 16. 潮湿和结露会造成润滑油脂的流失和加速失效。如在特殊环境使用，请在询价时告知。
• 17. 请不要自行对Zip chain传动装置进行加工改造。
