技术资料 直线作动机 Zip chain 传动装置 附带准双曲面电机 制动电机的接线
制动电机的接线
1.ZCA25M：60W・90W
・出厂时的标准配置为交流内部接线。
・根据接线情况电机的响应时间会有参差，请参考下图根据实际情况选择匹配的接线方法。
| 用途 | 三相电机 标准电压 (200V级) |
三相电机 倍电压 (400V级) |
|
|---|---|---|---|

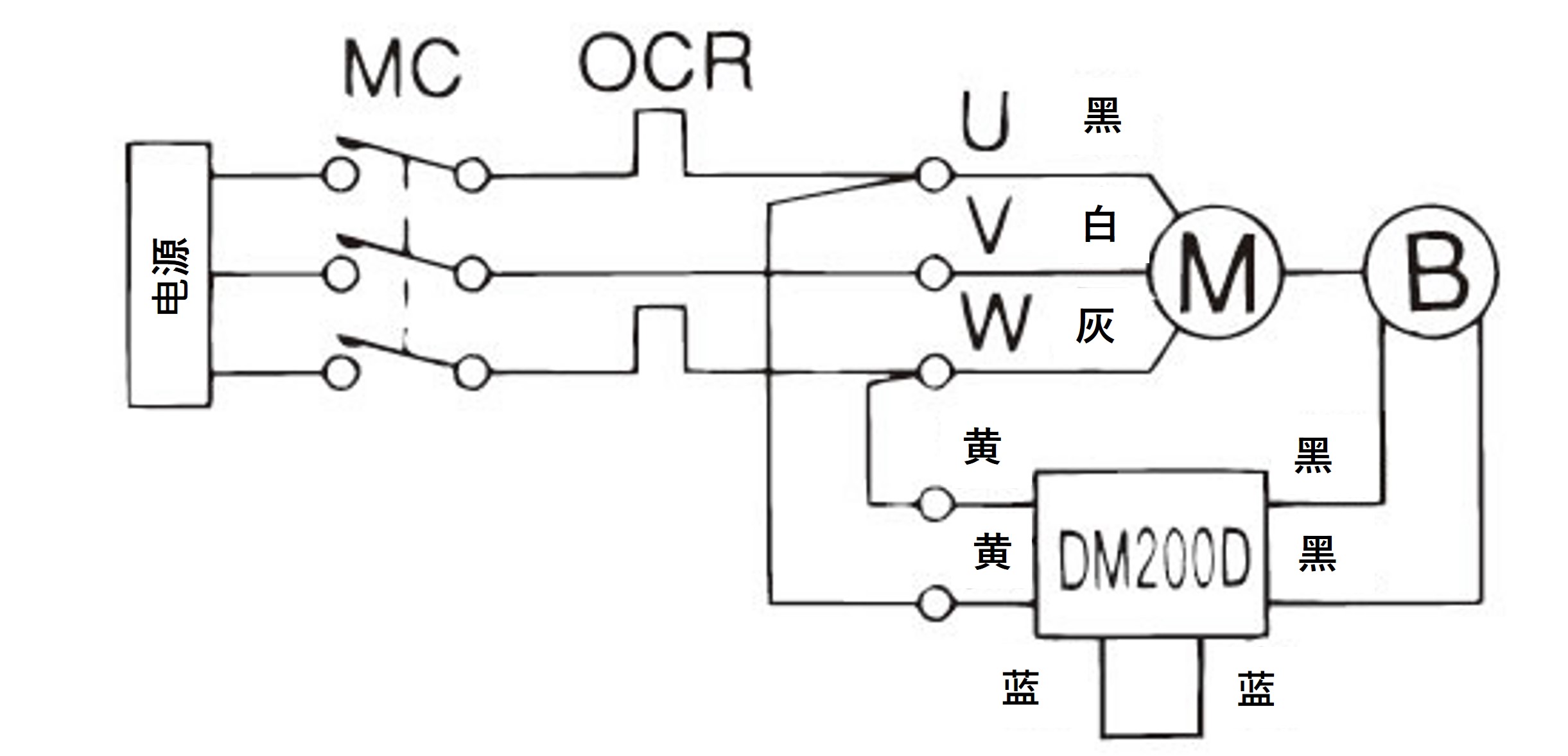

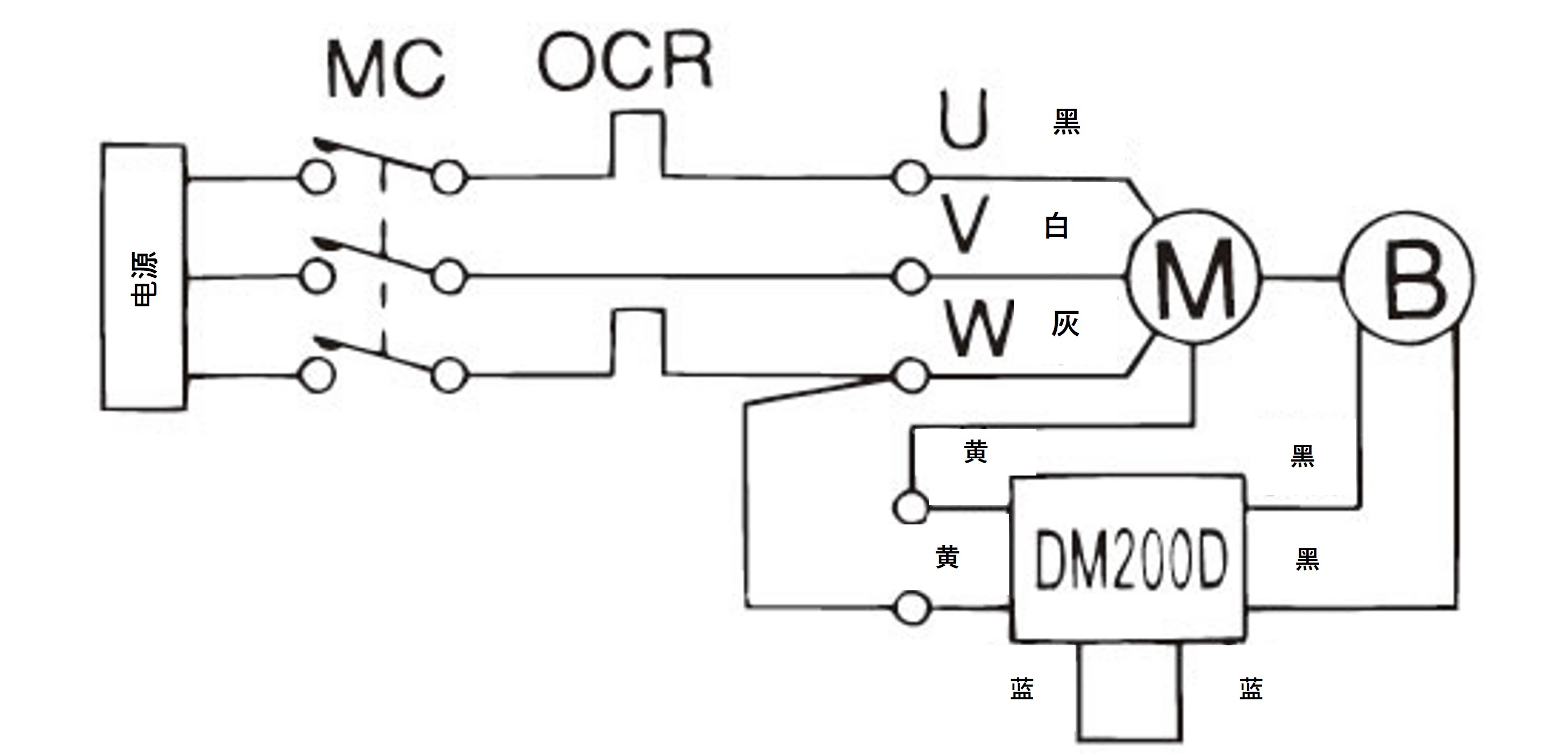

| 交流内部接线 |
|
 [点击扩大] |
 [点击扩大] |

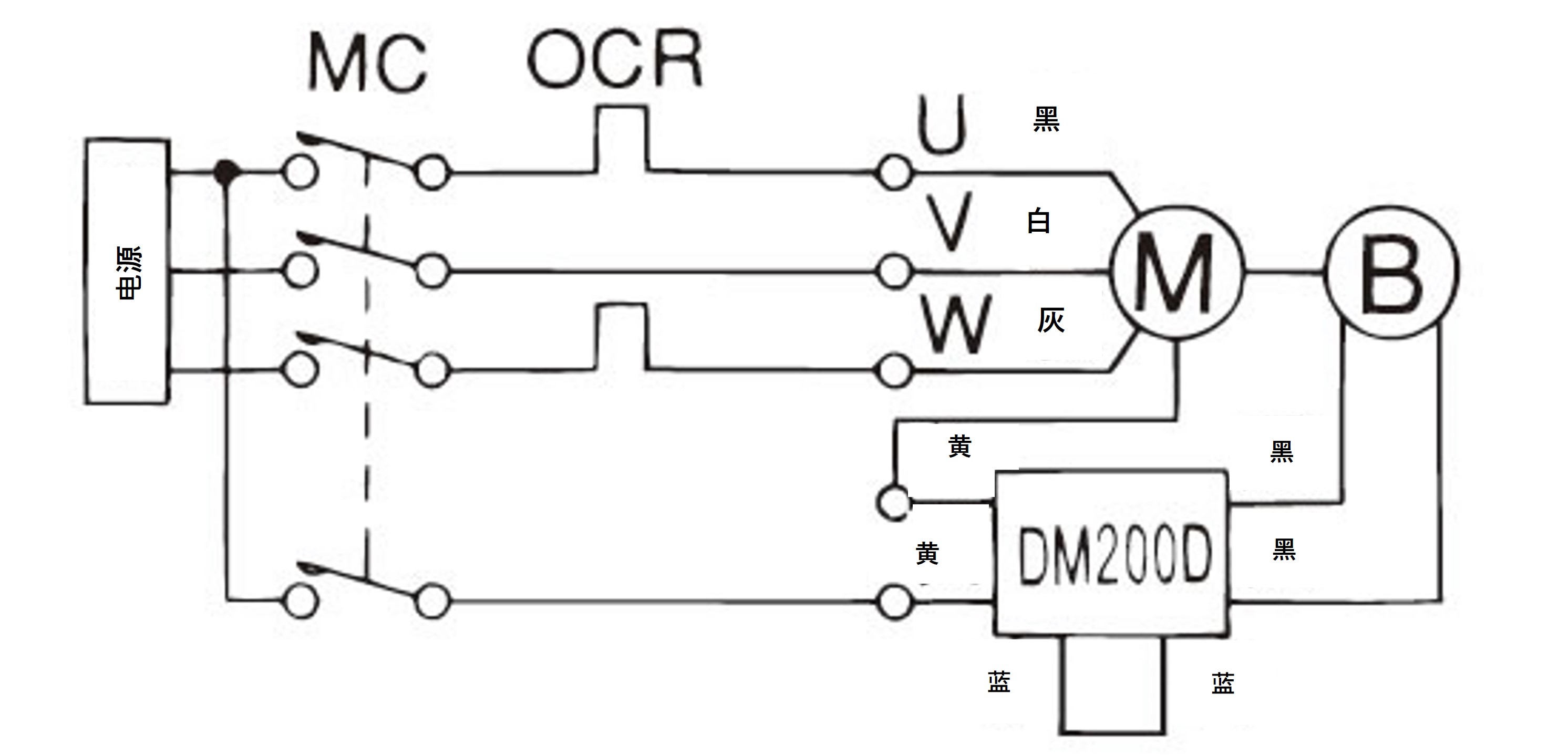

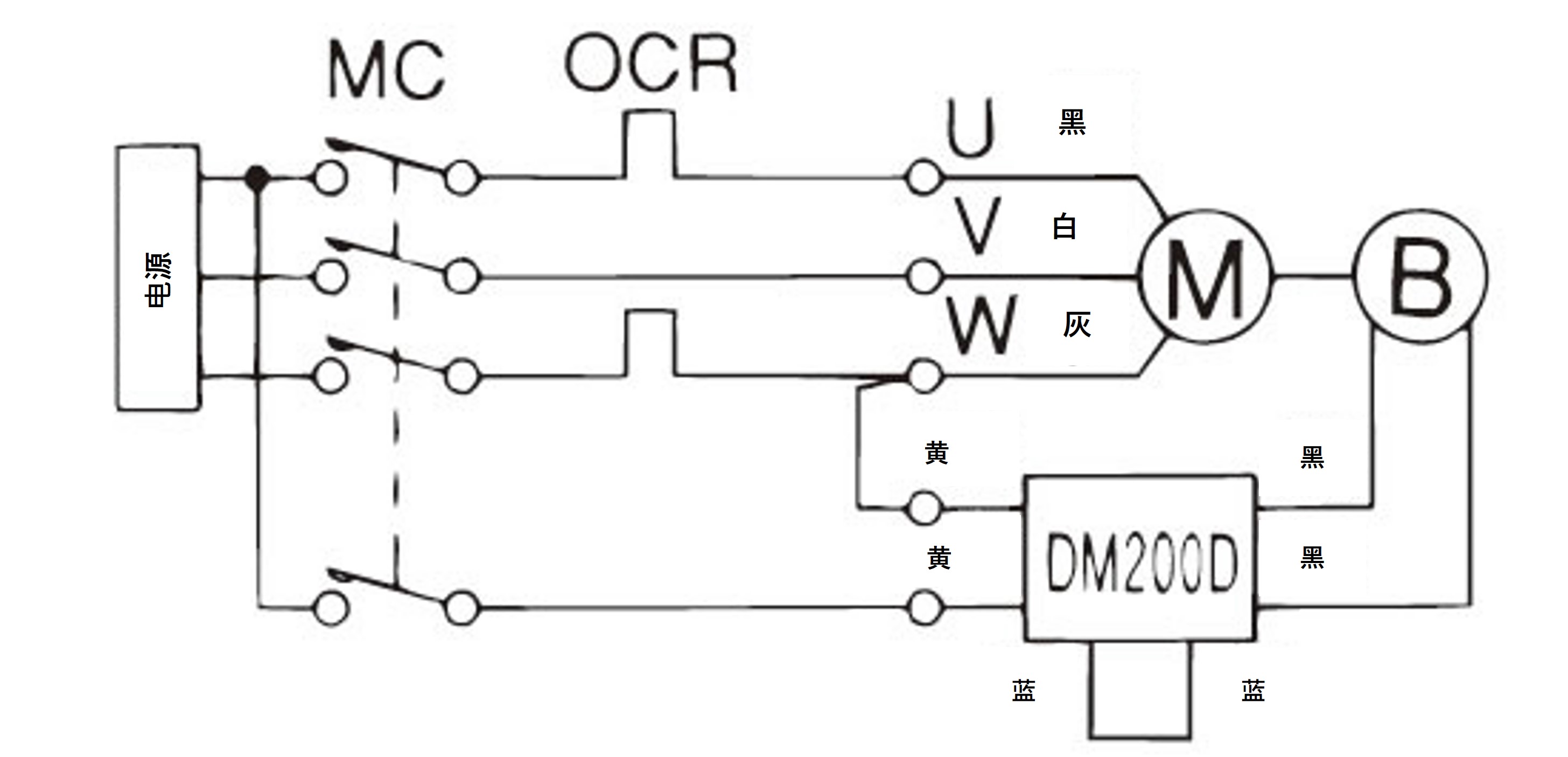

| 交流外部接线 |
|
 [点击扩大] |
 [点击扩大] |

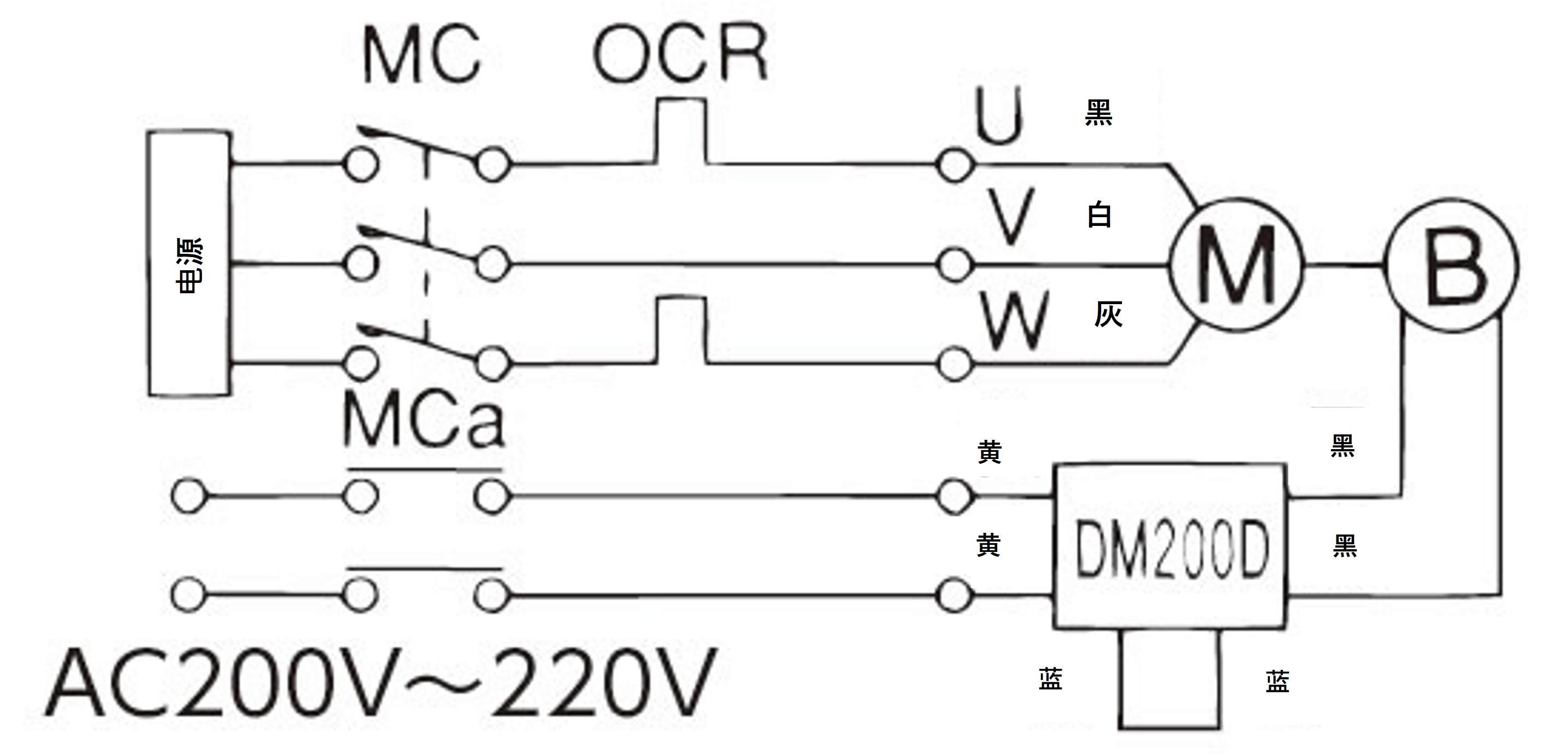

| 交流外部操作 |
注：辅助继电器需使用额定负载MCa AC200V 7A的或以上规格。 |
 [点击扩大] |
 [点击扩大] 注：切断闭端端子的N连线，并做好N端的绝缘处理。 |

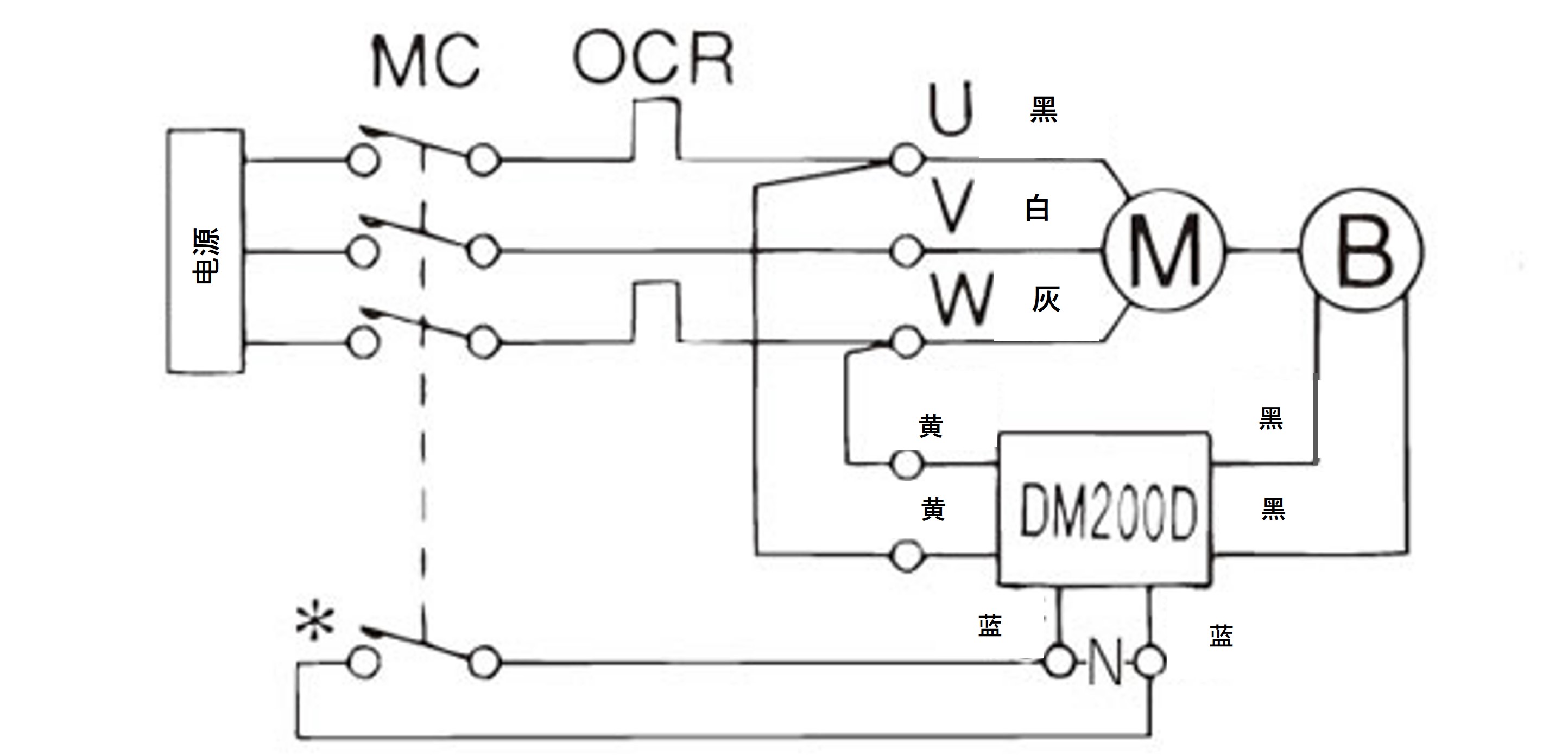

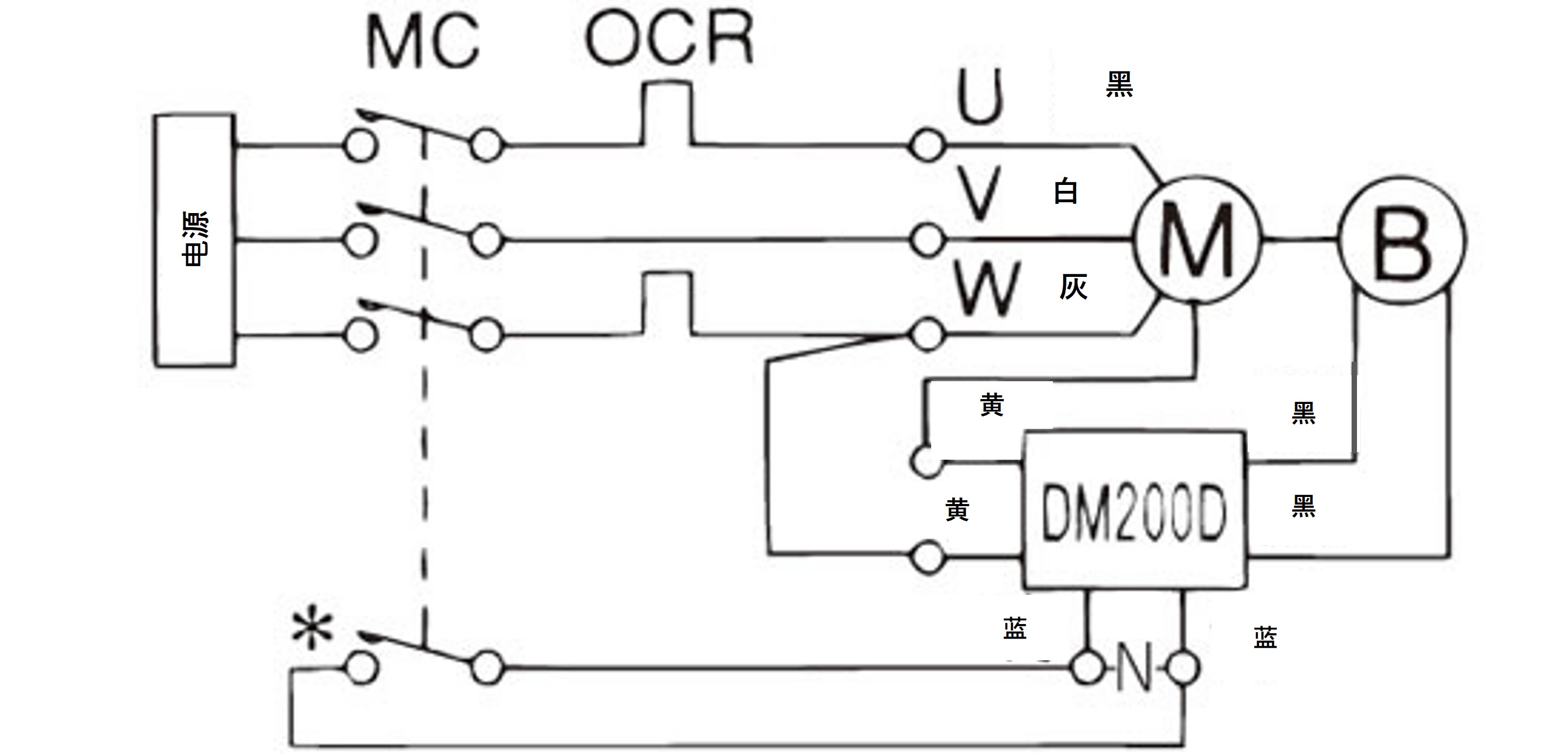

| 直流外部接线 |
注：✳号处请使用设定容量AC200V 10A或以上规格。 |
 [点击扩大] |
 [点击扩大] |
- M：电机
- B：制动器
- MC：电磁接触器
- MCa：辅助继电器
- OCR：过电流继电器
- C：电容器(附件)
- DM200D：DC模块
- -N-：保护元件(变阻器)
- 注1) 接线后，通电前请务必确认DC模块的接线是否正确，黄色（或者红色）连接电源，黑色连接制动器。
- 注2) DC模块内置二极管，接线错误会造成短路而导致模块损坏。
- 注3) 各位置触点可根据需要使用保护元件。
- 注4) 连接变频器使用时，只能使用交流单独控制的接线回路。
- 注5) 直流外部接线时，会因接线方法的错误、配线的长短不当或者继电器的选型不正确等造成制动器电源模块的损坏，作为预防措施可在直流电源输出端加接变阻器。将变阻器接在制动电源模块附近（蓝色导线）可以起到比较好的保护作用。变阻器的具体型号参考下述内容。变阻器的电压请选择DM200D 470V。
商品名 厂商名 型号 DM200D时 Surge absorber 松下电器株式会社 ERZV14D471 Zetrap 富士电机株式会社 ENE471D-14A Ceramic varistor NIPPON CHEMI-CON CORPORATION TND14V-471KB00AAA0
2. ZCA35M・45M：0.2kW・0.4kW・0.75kW
・出厂时的标准配置为交流内部接线。
・根据接线情况电机的响应时间会有参差，请参考下图根据实际情况选择匹配的接线方法。
| 用途 | 三相200V 0.2kW・0.4kW |
三相200V 0.75kW |
|
|---|---|---|---|

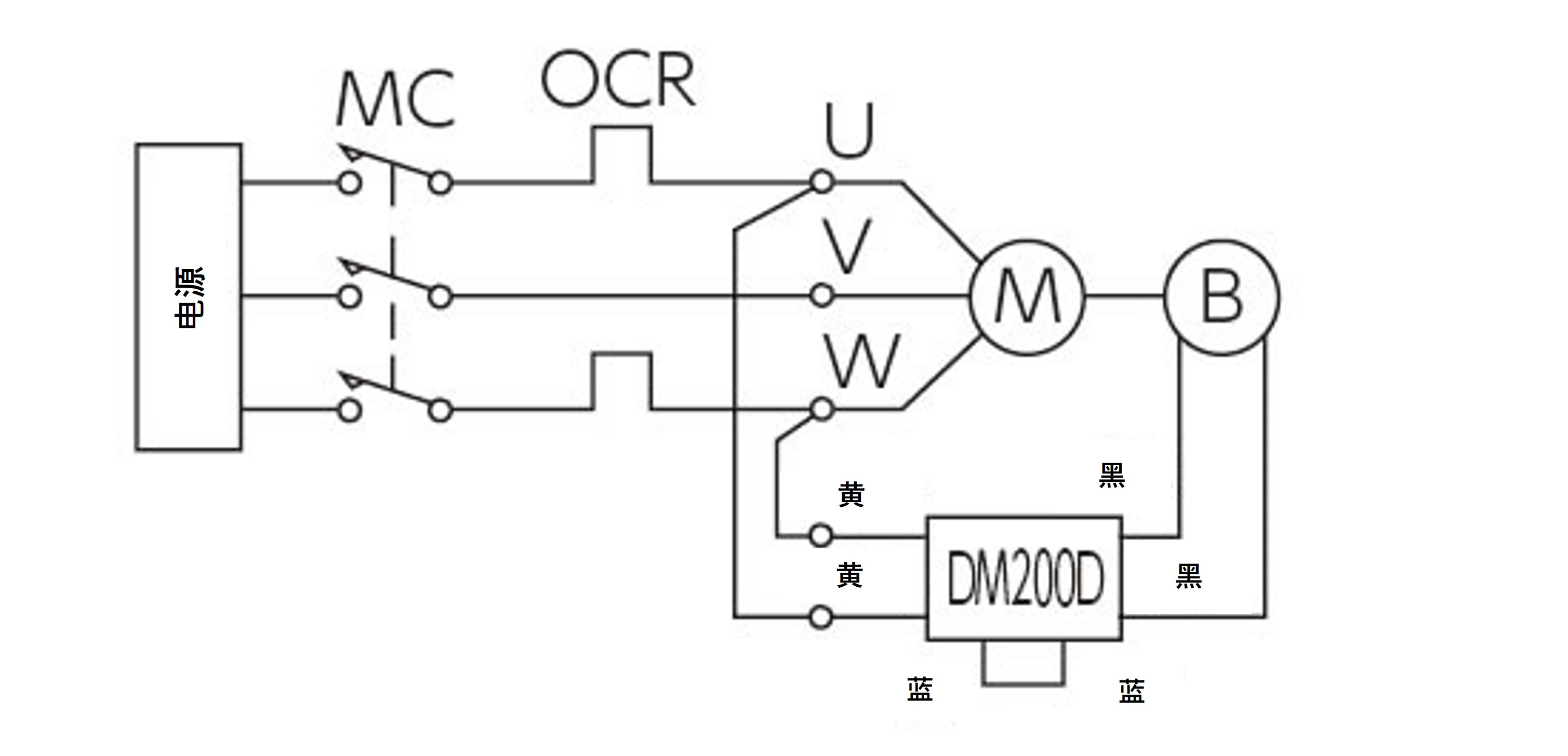

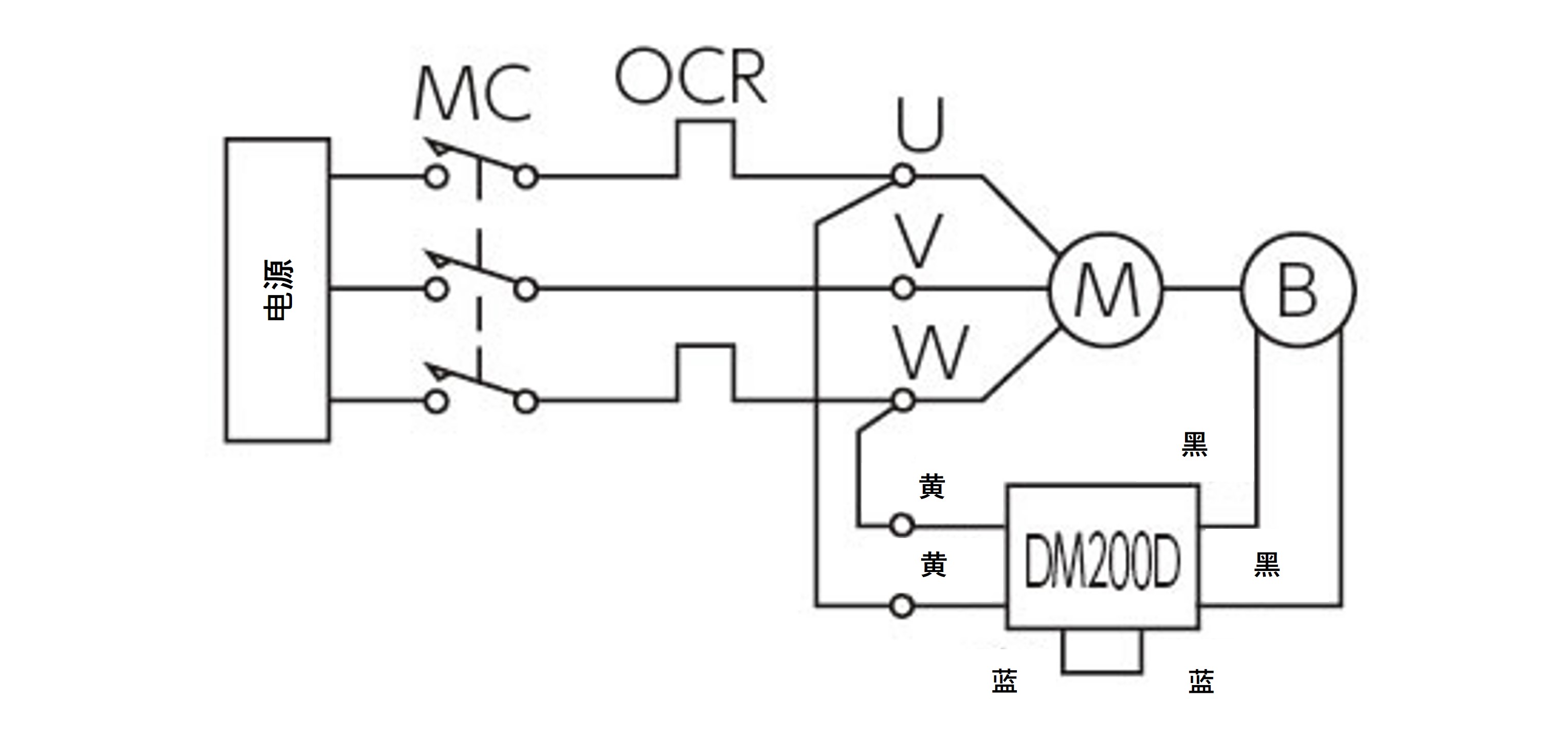

| 交流内部接线 |
|
 [点击扩大] |
 [点击扩大] |

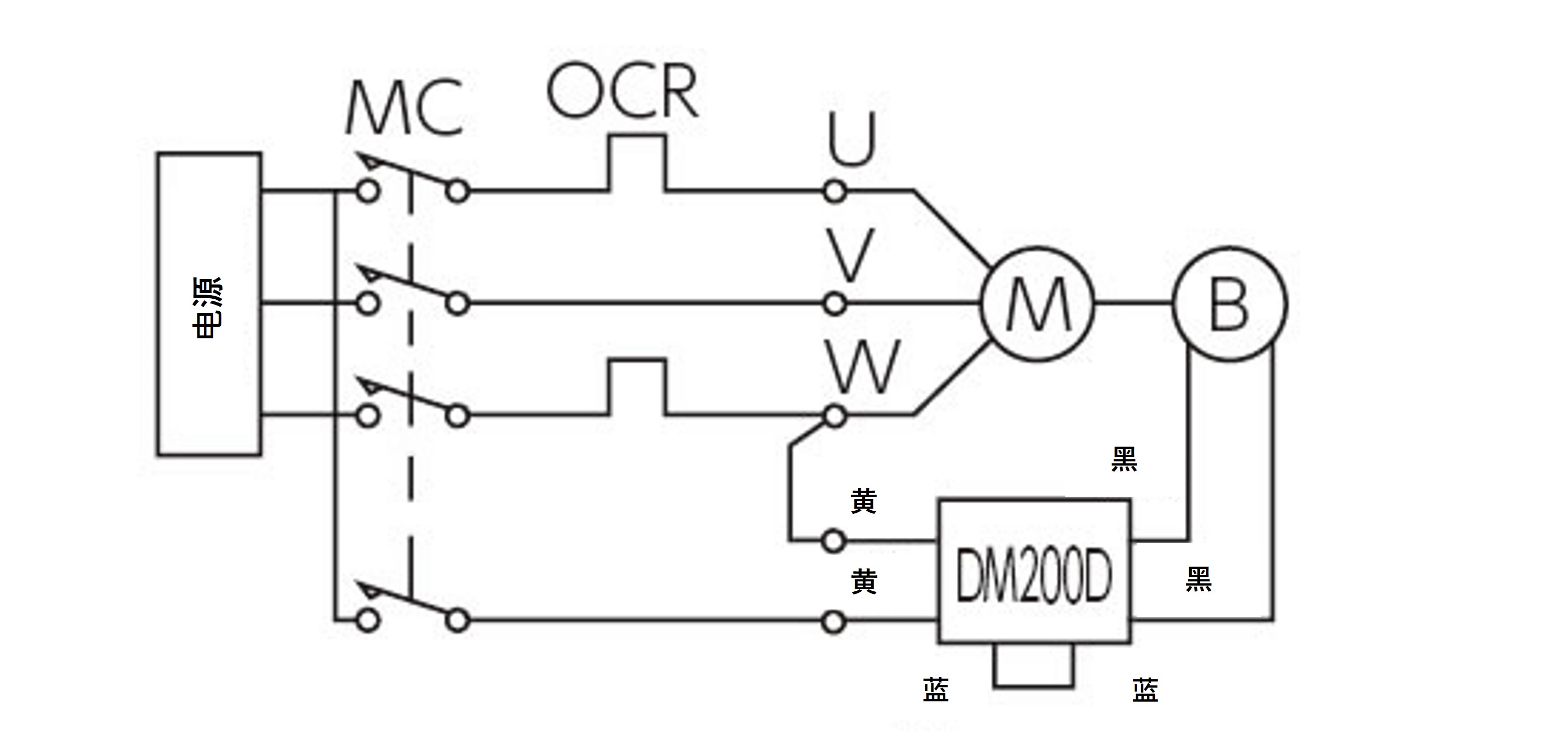

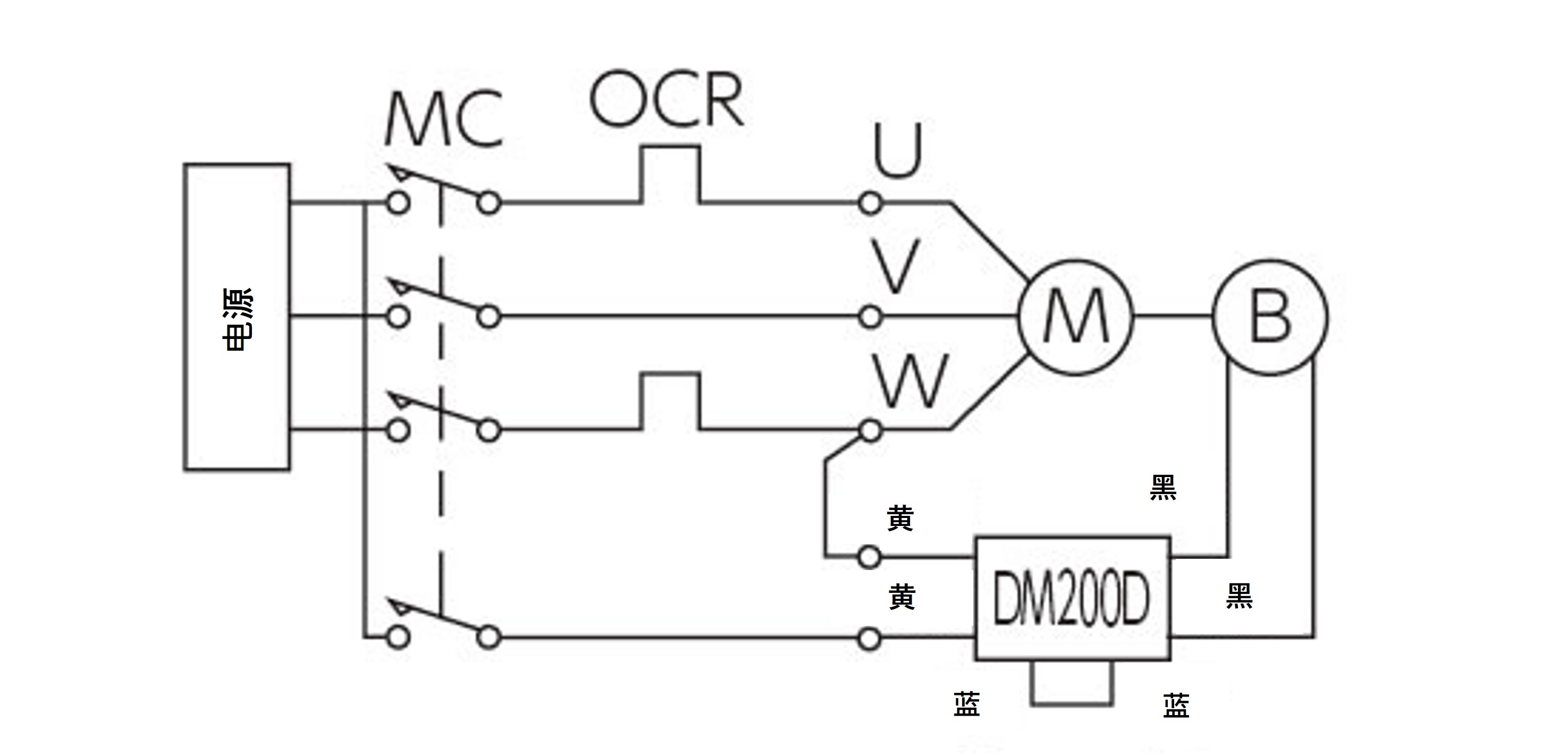

| 交流外部接线 |
|
 [点击扩大] |
 [点击扩大] |

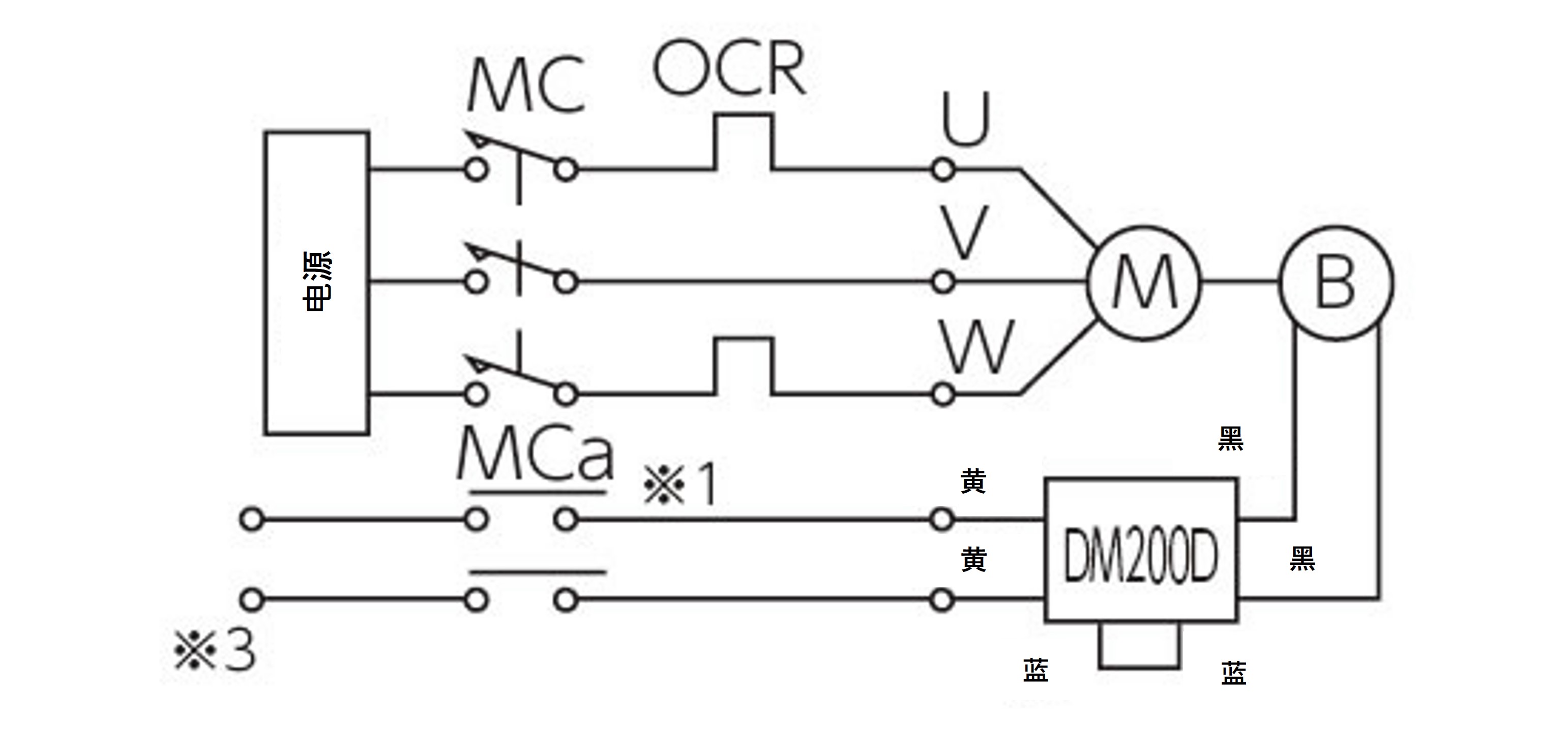

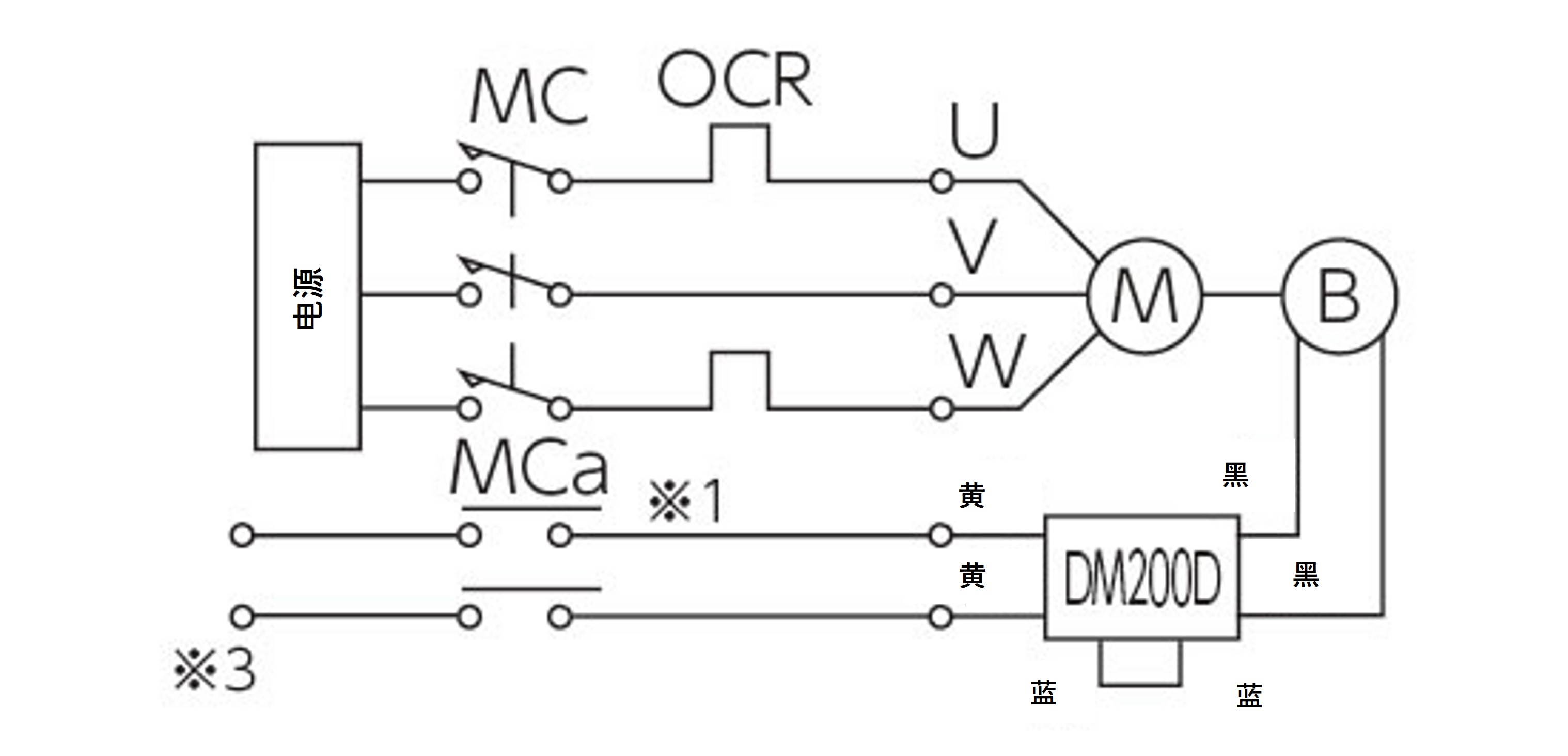

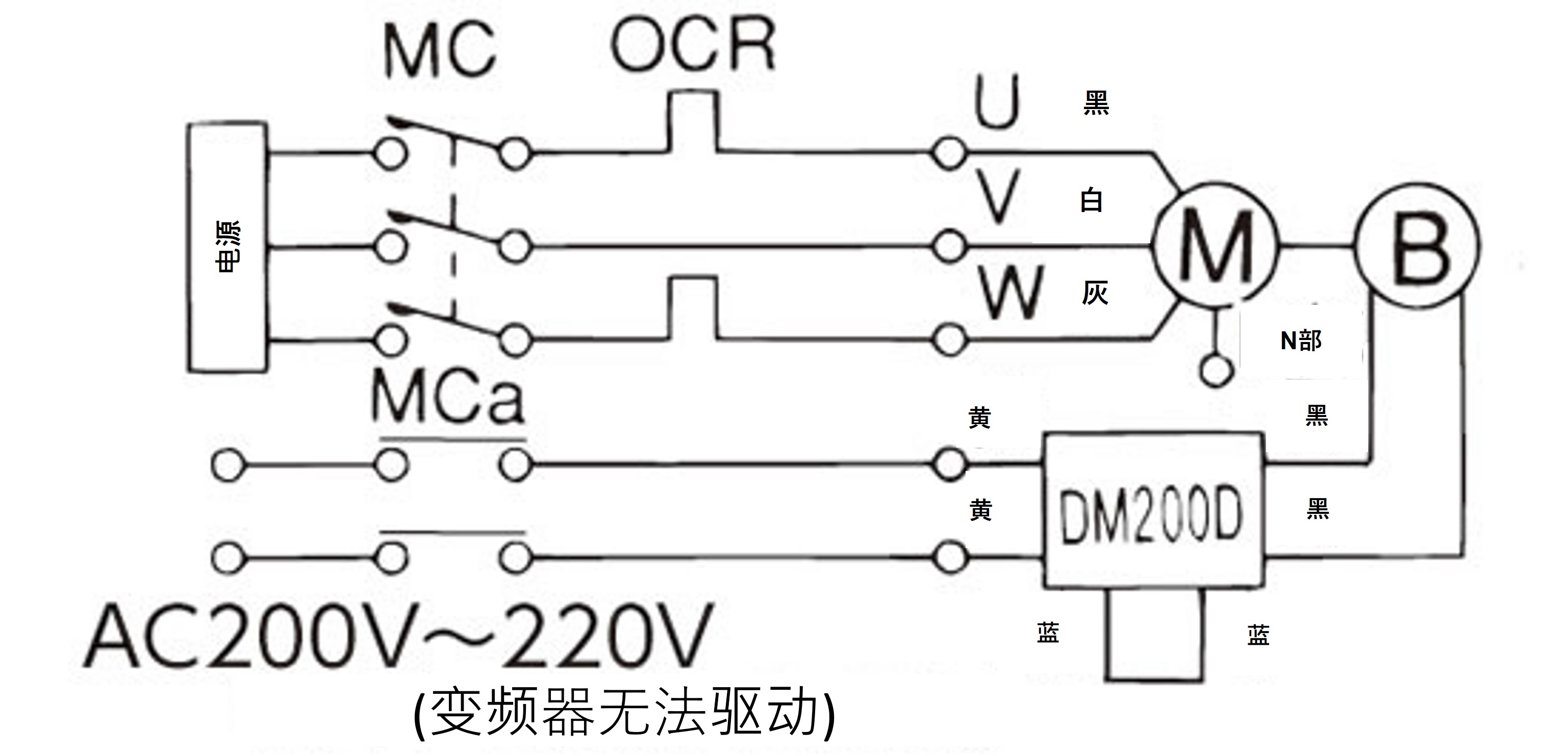

| 交流外部操作 |
|
 [点击扩大] ※印刻3的制动器供电电压在0.1kW・0.2kWAC200V～AC254V |
 [点击扩大] ※印刻3的制动器供电电压在AC200V～AC220V范围。 |

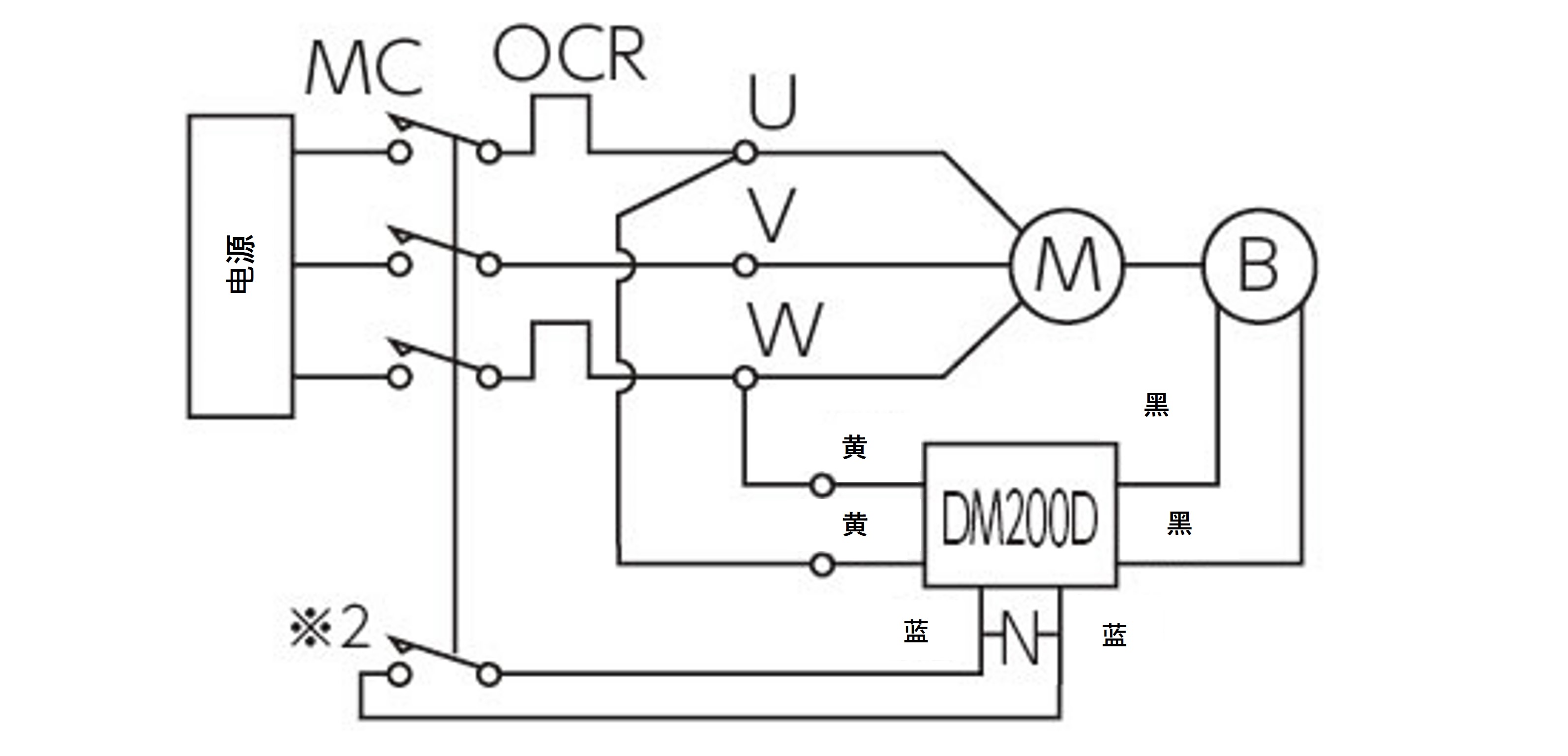

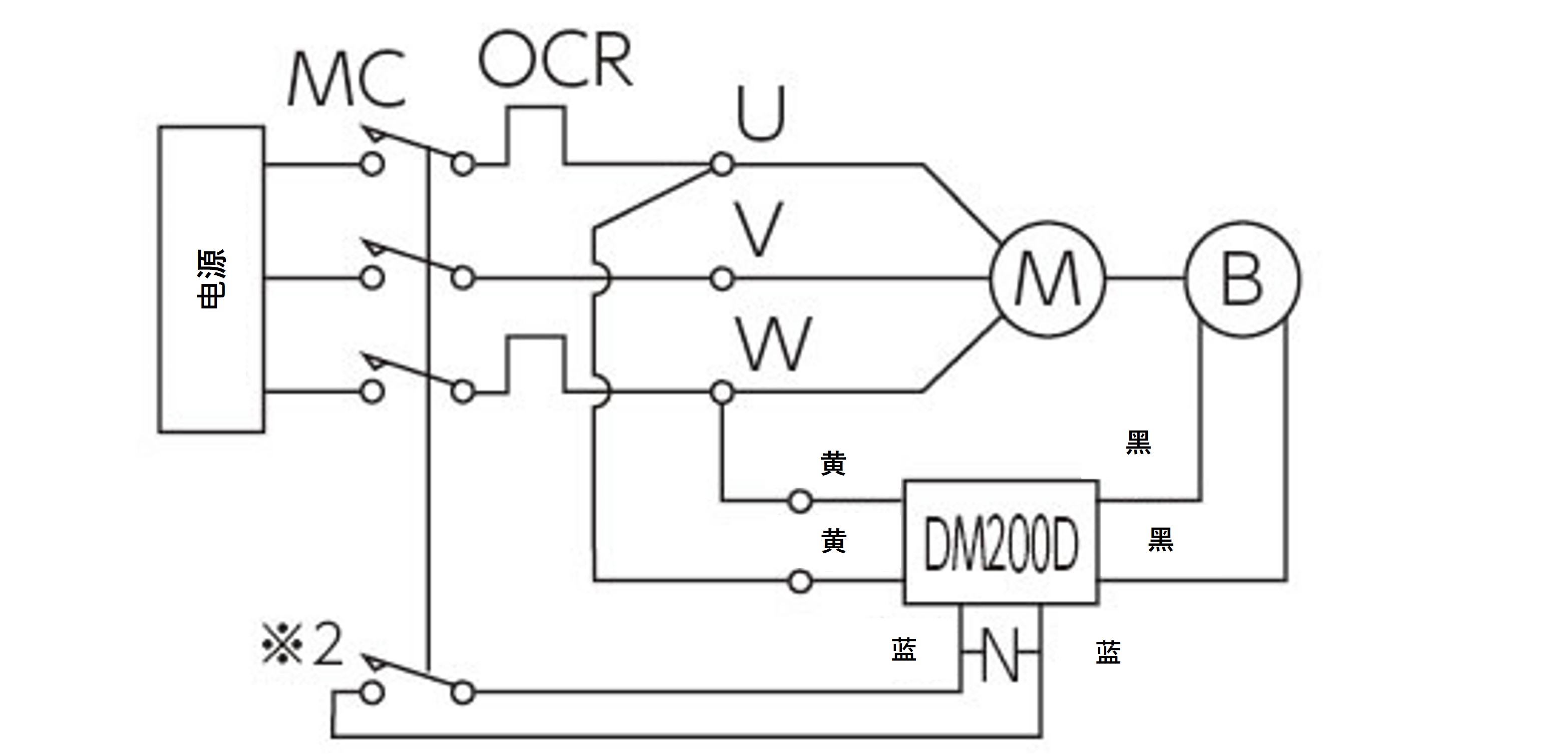

| 直流外部接线 |
|
 [点击扩大] |
 [点击扩大] |
- M：电机
- B：制动器
- MC：电磁接触器
- MCa：辅助继电器
- OCR：过电流继电器
- DM200D：DC模块
- -N-：保护元件(变阻器)
- 注1) 制动器电压DC90V。DM200DにAC200V输入时)
- 注2) 直流外部接线时，会因接线方法的错误、配线的长短不当或者继电器的选型不正确等造成制动器电源模块的损坏，作为预防措施可在直流电源输出端加接变阻器。将变阻器接在制动电源模块附近（蓝色导线）可以起到比较好的保护作用。变阻器的具体型号参考下述内容。变阻器的电压请选择DM200D 470V。
商品名 厂商名 型号 DM200D时 Surge absorber 松下电器株式会社 ERZV14D471 Zetrap 富士电机株式会社 ENE471D-14A Ceramic varistor NIPPON CHEMI-CON CORPORATION TND14V-471KB00AAA0 - 注3)※1辅助继电器（MCa）需使用接点容量AC200Ｖ7Ａ（电阻负载）的或以上规格。
※２使用ＭＣ辅助触点或者辅助继电器时，需选择AC200Ｖ10Ａ（电阻负载）的或以上规格。
