安装方向

水平，垂直，倾斜方向自由

安装环境

• ・全部机型为可用于室外的全封闭构造，但如果用于长时间有水，蒸汽或积雪的场所，需设置适当的盖罩。使用条件根据环境温度变化，一般情况下动力缸可在-15～40℃的范围内使用。用于40℃以上的场合，需设置隔热盖罩等。禁止在易燃性环境下使用。可能会引起爆炸·火灾。另，请避免在超过1G震动和碰撞的情况下使用。
• ・在室外使用带导线的橡胶绝缘电缆时，需做好防水处理。

安装

• ・安装本体时请采用枢轴安装或夹具安装。安装端部时，请使用I形端头配件。
• ・采用枢轴安装时，枢轴销与枢轴孔部需涂布润滑脂。端部配件与夹具安装的连接销也需涂布润滑脂。
• ・动力缸运行时，如本体大幅度晃动，请考虑在连接处使用滑动轴承或滚动轴承。
  如有需求，本公司可提供枢轴孔安装了滑动轴承的动力缸。
• ・如果枢轴销，夹具连接销，或端头配件处于垂直方向（动力缸横向安装），且本体晃动的场合，需采取防磨损措施，如在枢轴孔，夹具配件，端头配件的侧面插入承重构件等。

图1　安装

枢轴安装

夹具安装

※安装配件请参考选项。

手动操作

手动调整行程时，解除电机制动后，使用扳手转动减速部的手动转轴。

手动轴转动一周的拉杆移动量请参考model list (标准机型一览表。

防止拉杆转动

• 1.拉杆因推力而产生 旋转力，需要防止拉杆转动。额定推力时的拉杆旋转力记载于标准机型一览表。一般情况下，在大部分场合，当拉杆的端部安装于驱动机械上即可防止转动。
• 2.如果运行时端部可自由移动，或用于安装滑轮拉伸绳索，需要采取防止拉杆转动的措施。如需防止转动规格的动力缸，请咨询本公司。外部限位开关组件的LS杆不可用于防止拉杆的转动。

拉杆的横向负荷。

安装动力缸时请勿使拉杆承受弯曲负荷（横向负荷）。

如果径向负荷作用于动力缸，或失衡负荷作用于拉杆，请采取以下措施。

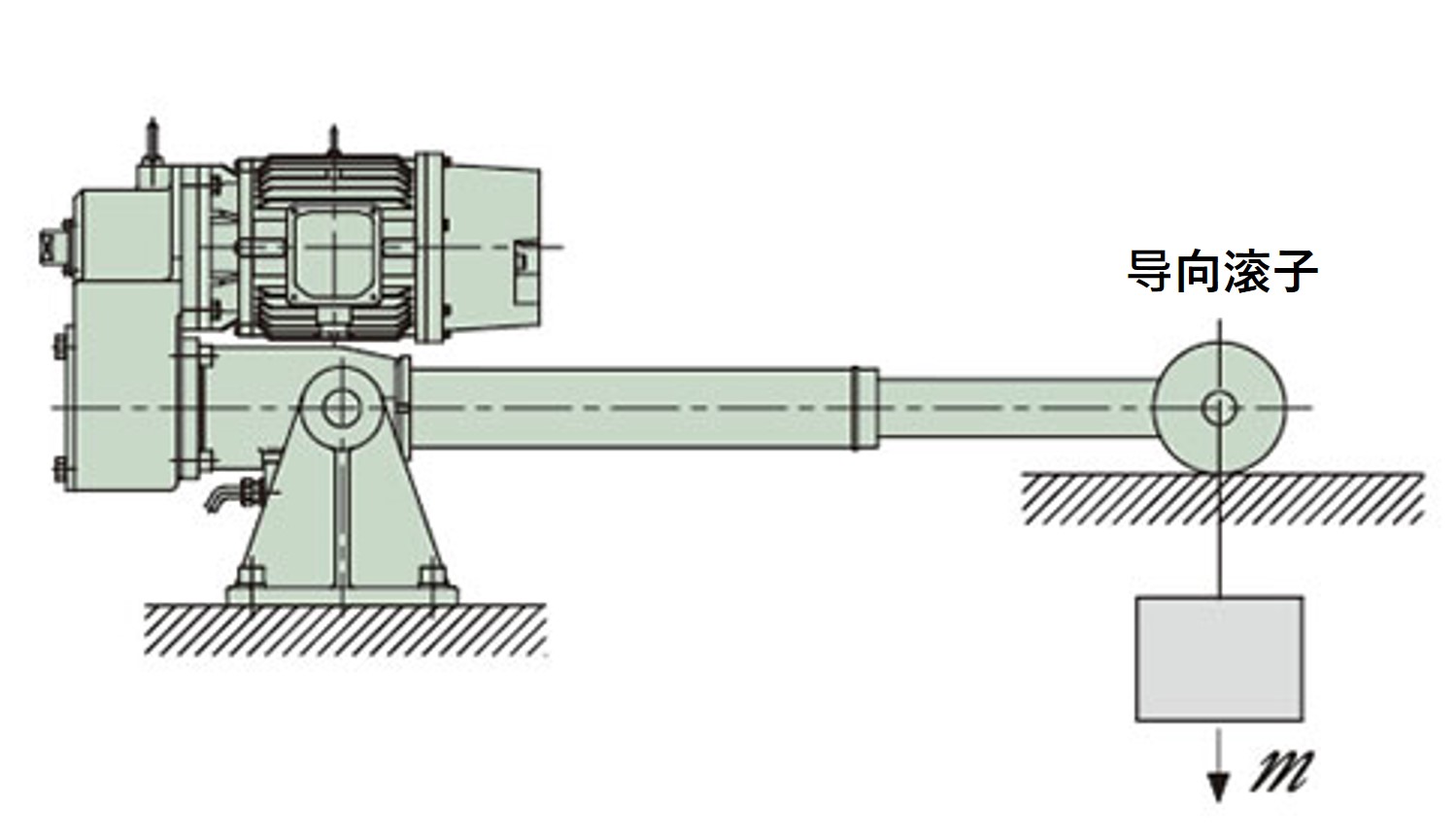

(1)横向负载 …在拉杆部设置导向滚子。(图2)

图2 横向负载

设置导向滚子，避免横向负荷直接作用于拉杆。

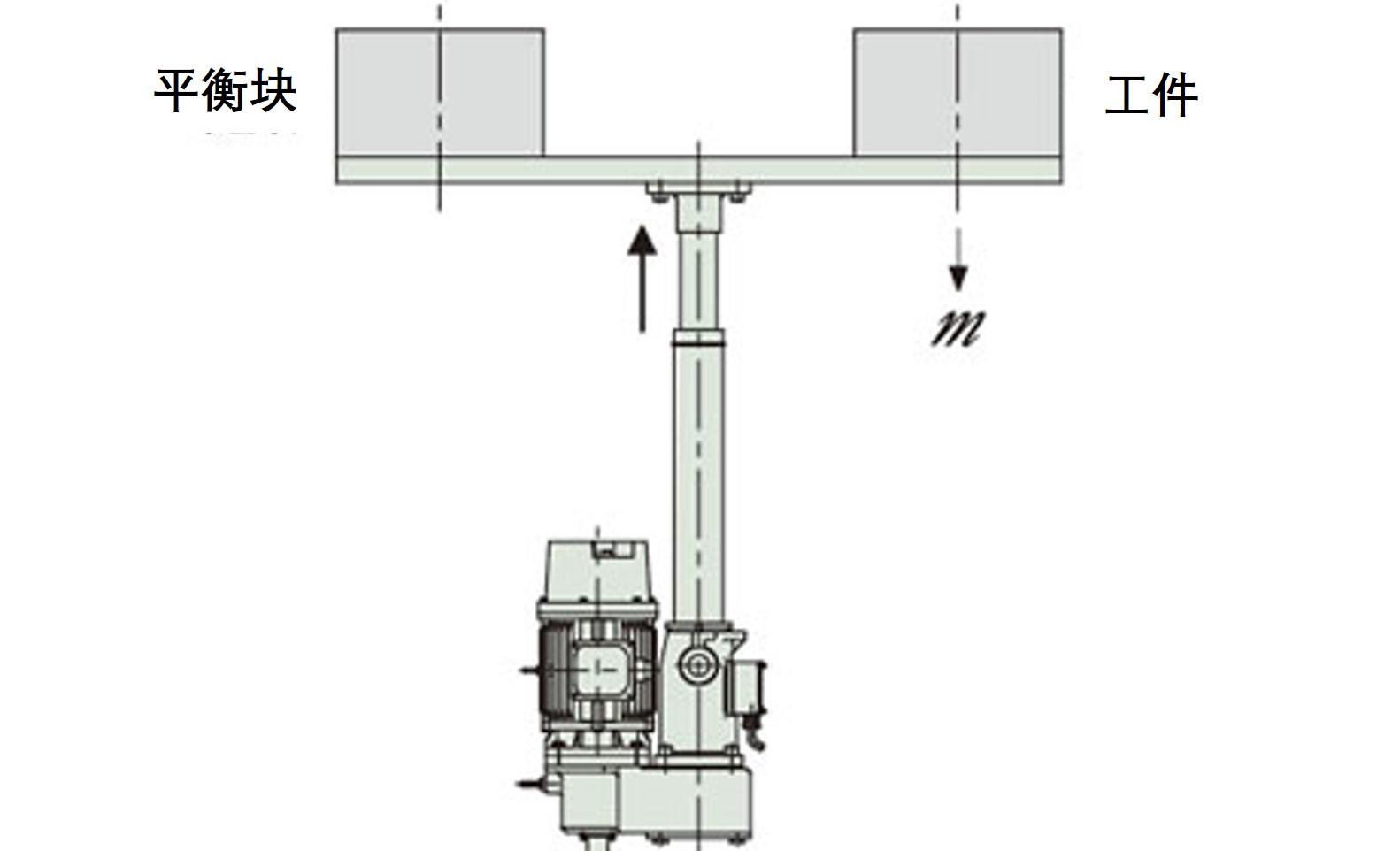

(2)失衡负荷…设置平衡块(图3)

图3 失衡负荷

如有失衡负荷，请设置平衡块等。

※此设置需要导向装置。

兆欧测试

为避免损坏内置的电源模块，动力缸不可进行兆欧测试，外部回路进行兆欧测试时，请断开端子箱的制动连线。

设定行程调整外部LS

• ・可选择动力缸本体安装限位开关类型的选项。
• ・请使用限位开关调整行程的两端。
• ・请在行程范围内使用。 超出行程有可能导致破损。
• ・限位开关的调整需考虑惰性距离。
• ・当动力缸用于100%公称行程时，设定限位开关时，需使动力缸可停止于尺寸表XA的尺寸之内。
• ・高速类型（H速度）惰性距离长，撞针有可能超出限位开关。因此，控制回路需为自保型限位信号。
• ・C类型的推力检测限位开关在使用前需连线。如在未连线的状态下使用，有可能造成破损。
• ・用户绝对不可自行调整C类型的推力检测用限位开关。 否则将导致推力检测设定值的大幅变化。

滚珠丝杆的润滑

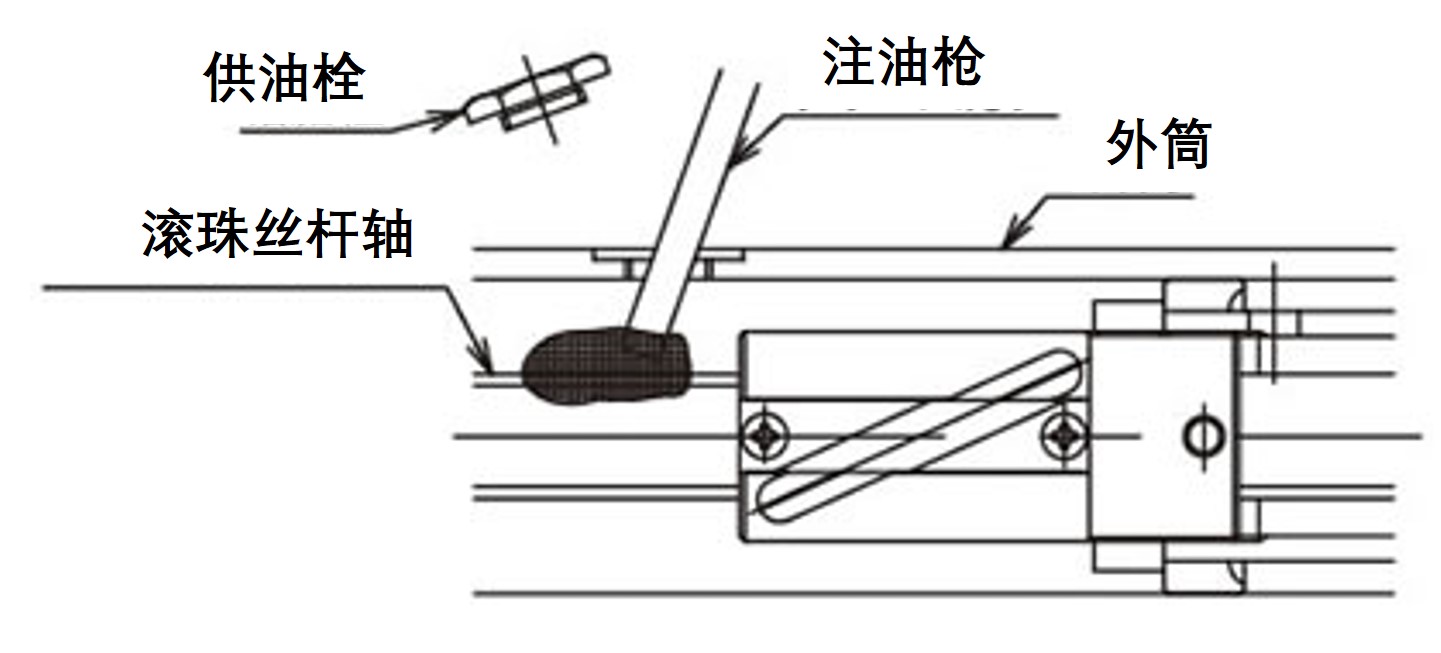

滚珠丝杆已事先涂布润滑脂，可直接使用。追加润滑请参考表1，2.滚珠丝杆进行追加润滑时，取下外筒部的供油口螺栓，全行程移动拉杆，使用供油枪涂布丝杆外周，然后在使用行程范围内往复拉杆。重复上述动作2～3次。

表1 专用润滑脂

※动力缸U系列的专用润滑脂。请避免使用其他的润滑脂。

表2 润滑周期

※上表的参考值非使用寿命值，而是尽可能长期使用时的值。

减速部的润滑

减速部的齿轮，轴承，润滑脂已事先充填入齿轮箱，无需额外供脂。

减速部初始涂布的润滑脂。

• 齿轮箱：DAPHNE EPONEX SR No.1
• 行星齿轮：二硫化钼配制的齿轮润滑脂No. 1
