技術資料　直動機器　パワーシリンダ選定

選定：Fシリーズ

使用機械と使用方法

推力または荷重 N{kgf}

ストローク mm

速度 mm/s

使用頻度　起動回数/min

電源電圧、周波数

(1) 推力または荷重 N{kgf}、ストロークmm、速度mm/sをもとに標準機種より適用形番を選んでください。
(2) 使用頻度は、使用許容頻度2回/min、許容負荷時間率：25%ED(5分基準)以下でご使用ください。
負荷時間率は5分間を基準として、5分あたりの運転時間の割合とします。

パワーシリンダFシリーズの許容使用頻度は、上表の起動回数と負荷時間率を満足する範囲です。負荷時間率は次式であらわされます。

負荷時間率(%ED) = 1サイクルの運転時間 1サイクルの運転時間 + 休止時間 ×100%

寿命の目安は、15000往復です。

※パワーシリンダを選定される場合、使用荷重(静時・動時)は、定格推力を超えないように安全率を見込んだ十分な推力のパワーシリンダをお選びください。

※こちらの各注意事項も必ずお読みください。

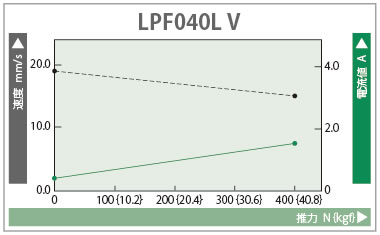

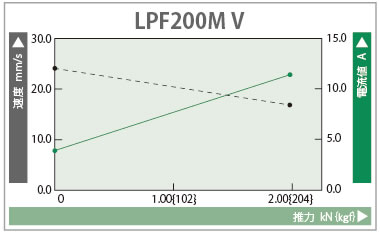

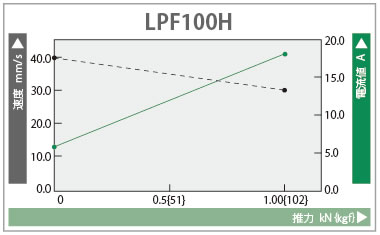

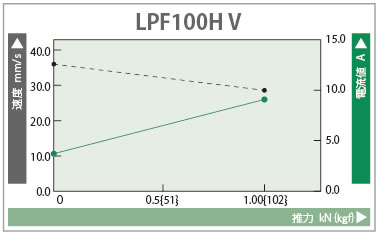

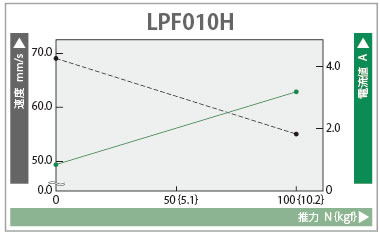

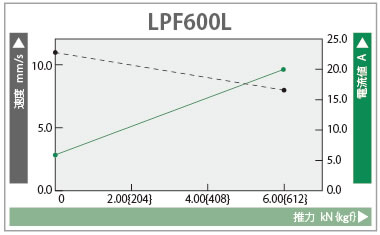

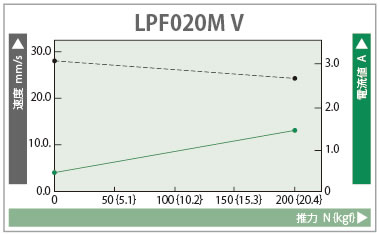

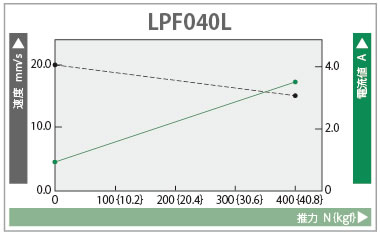

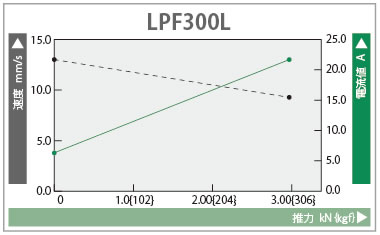

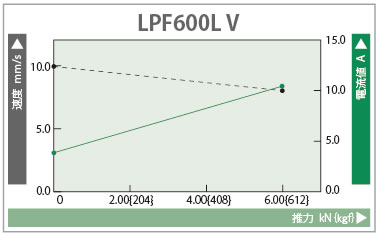

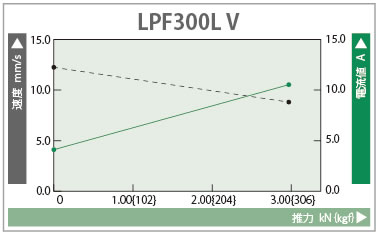

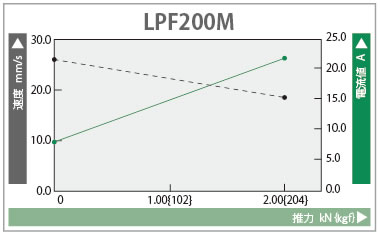

注)図は基準値(電源 DC12V・24V、周囲温度 20℃)を示しています。電源状態・周囲温度等により速度および電流値は変化します。
