技术资料 直线作动机 电动缸选定
选定：环保系列・CDS型
必要条件
使用机械与使用方法
推力与负荷 N{kgf}
行程 mm
速度 mm/s
使用频度启动回数/min
电源电压, 频率
使用机械的负荷性质
使用环境
使用时间（小时/日）与年间运行日数（日/年）
选定次序
- (1) 请从基于推力，速度，行程的标准机型一览表中选择适用型号。
- (2) 使用下表，确认所选择的动力缸的起动次数未超出容许值。(表1)
- (3) 参考推力--速度线图，确认是否满足使用条件。(图1)
- (4) 用于搬运用途时，请确认搬运物的质量未超出容许值。(表2)
- (5) 请按需选择附件。
※请务必阅读注意事项。
表1 容许起动次数
| 型号 | 行程 mm |
推力 N | |||
|---|---|---|---|---|---|
| 100 | 250 | 500 | 1000 | ||
| LPE025H | 100 | 15 | 12 | - | - |
| 200 | 15 | 12 | - | - | |
| 300 | 10 | 10 | - | - | |
| 400 | 9 | 5 | - | - | |
| 500 | 8 | 4 | - | - | |
| 600 | 6 | 3 | - | - | |
| LPE050L | 100 | 15 | 10 | 5 | - |
| 200 | 8 | 8 | 5 | - | |
| 300 | 5 | 5 | 5 | - | |
| 400 | 5 | 5 | 3 | - | |
| 500 | 5 | 4 | 2 | - | |
| 600 | 4 | 4 | 2 | - | |
| LPE050H | 100 | 15 | 12 | 10 | - |
| 200 | 12 | 10 | 8 | - | |
| 300 | 10 | 10 | 6 | - | |
| 400 | 9 | 8 | 5 | - | |
| 500 | 8 | 7 | 4 | - | |
| 600 | 7 | 6 | 3 | - | |
| LPE100L | 100 | 12 | 10 | 8 | 5 |
| 200 | 8 | 8 | 8 | 5 | |
| 300 | 5 | 5 | 5 | 4 | |
| 400 | 5 | 5 | 5 | 3 | |
| 500 | 5 | 5 | 4 | 2 | |
| 600 | 4 | 4 | 4 | 2 | |
表2 搬运物质量考虑了惯性。
| 型号 | 水平 | 垂直 |
|---|---|---|
| LPE025HT | 50 | 25 |
| LPE050LT | 100 | 50 |
| LPE050HT | 100 | 50 |
| LPE100LT | 200 | 100 |

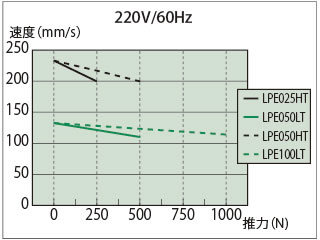

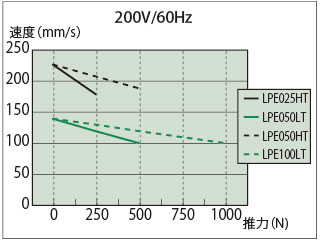

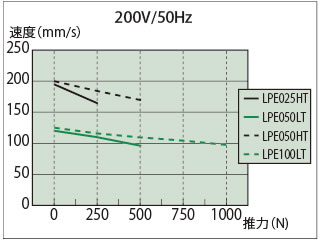

图1 推力--速度线图
- ※上表1/图1的数值是环境温度 20℃时的数值。数值有可能因环境温度与其他条件而变化，仅作为参考值。
- ※选择动力缸时，需选择具有充分推力和安全率的动力缸，确保使用负荷（静/动负荷）不超过定格推力
