技术资料 直线作动机 电动缸 电机规格
接线(U系列)
带制动器电机的接线(直流制动器电机)
0.75～3.7kW
制动内部连接(出厂时)
200V规格
400V规格

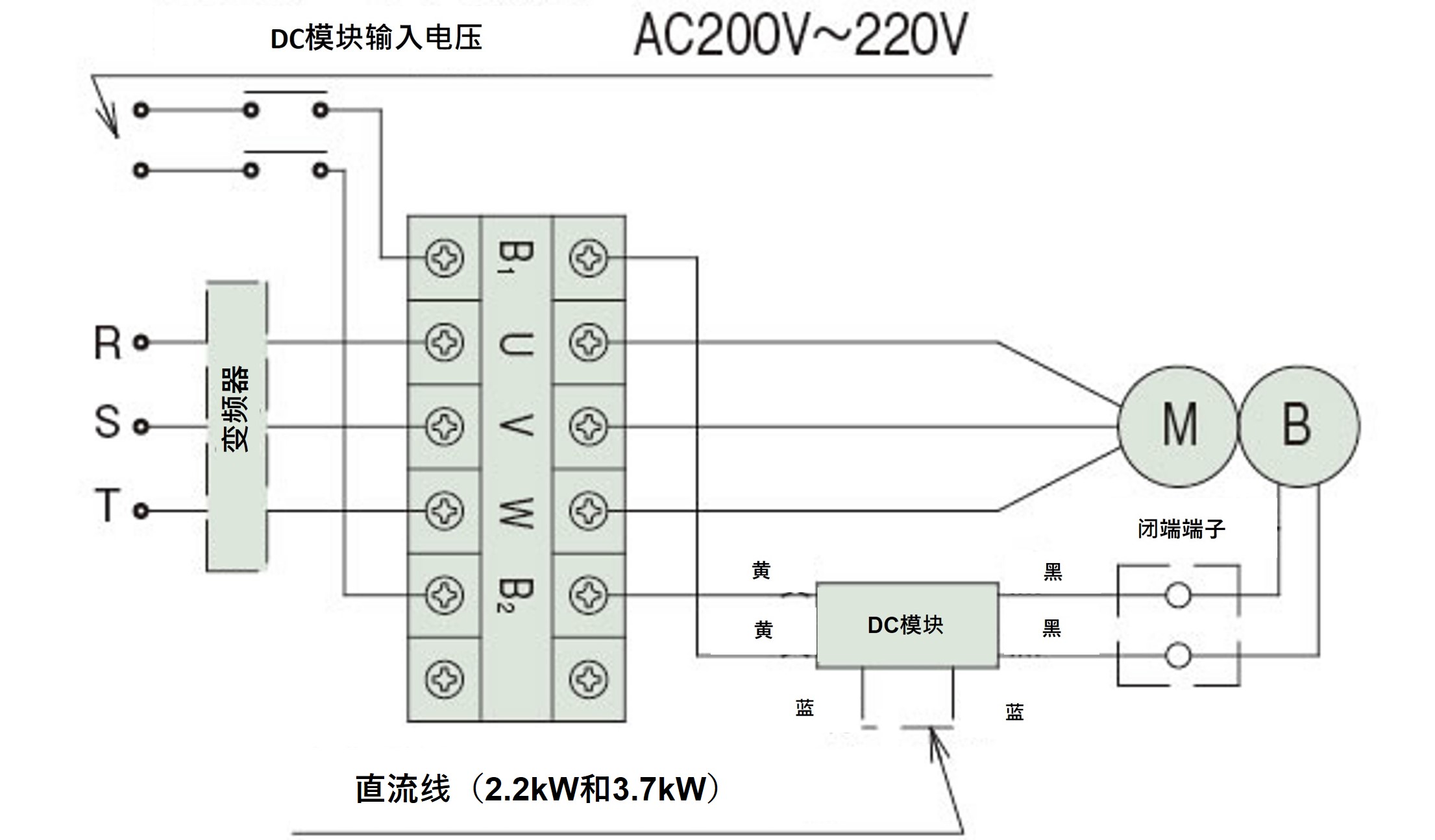

制动器交流外部接线(※ 2.2kW、3.9kW可使用直流外部接线)
200V规格
400V规格
※端子台螺丝尺寸 0.75～3.7kW：M4[紧固力矩1.2N・m{0.12kgf・m}]
5.5kW～15kW

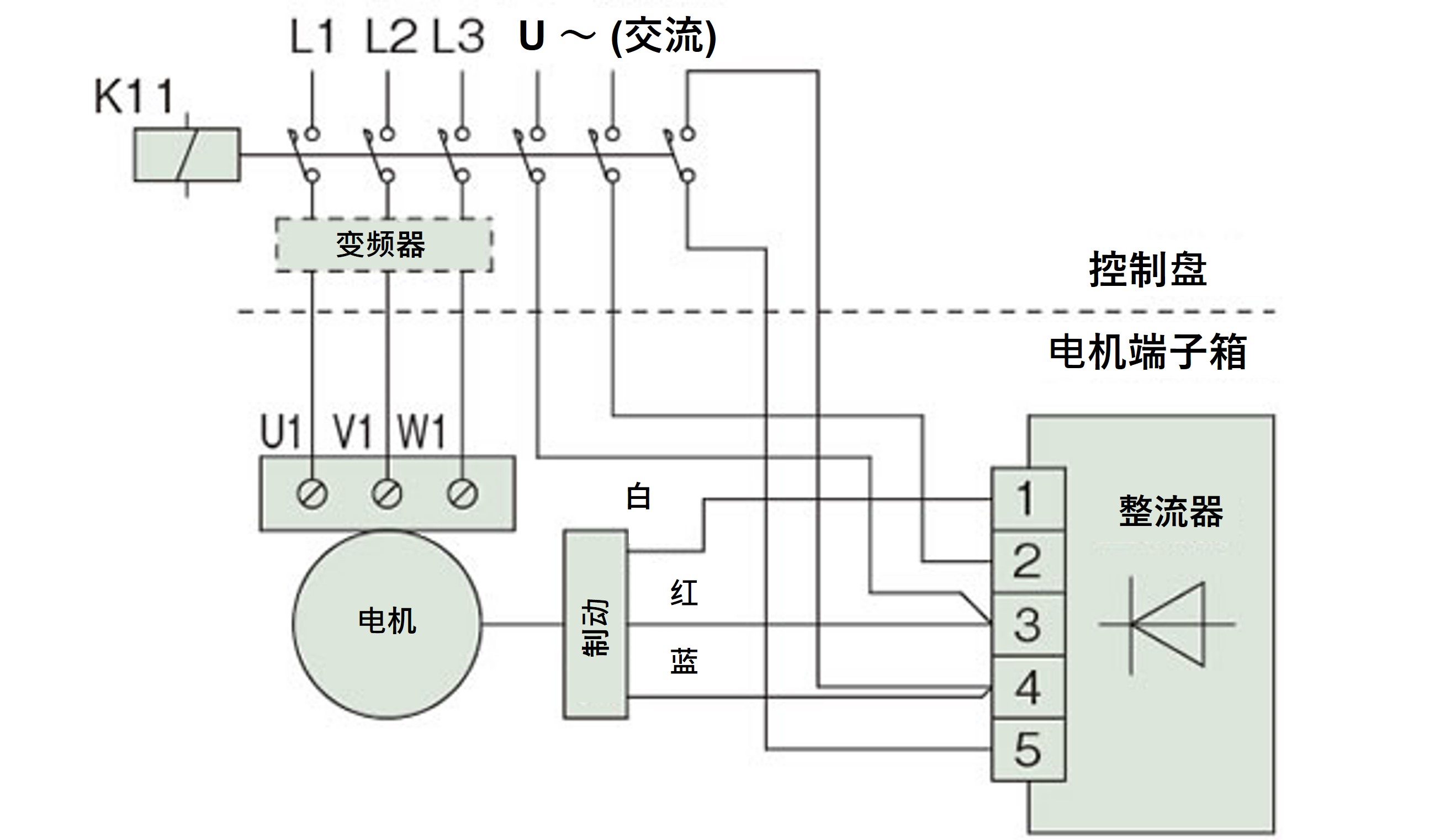

交流制动器・直流外部接线(出厂时)
200V/400V通用
※可使用变频器驱动。

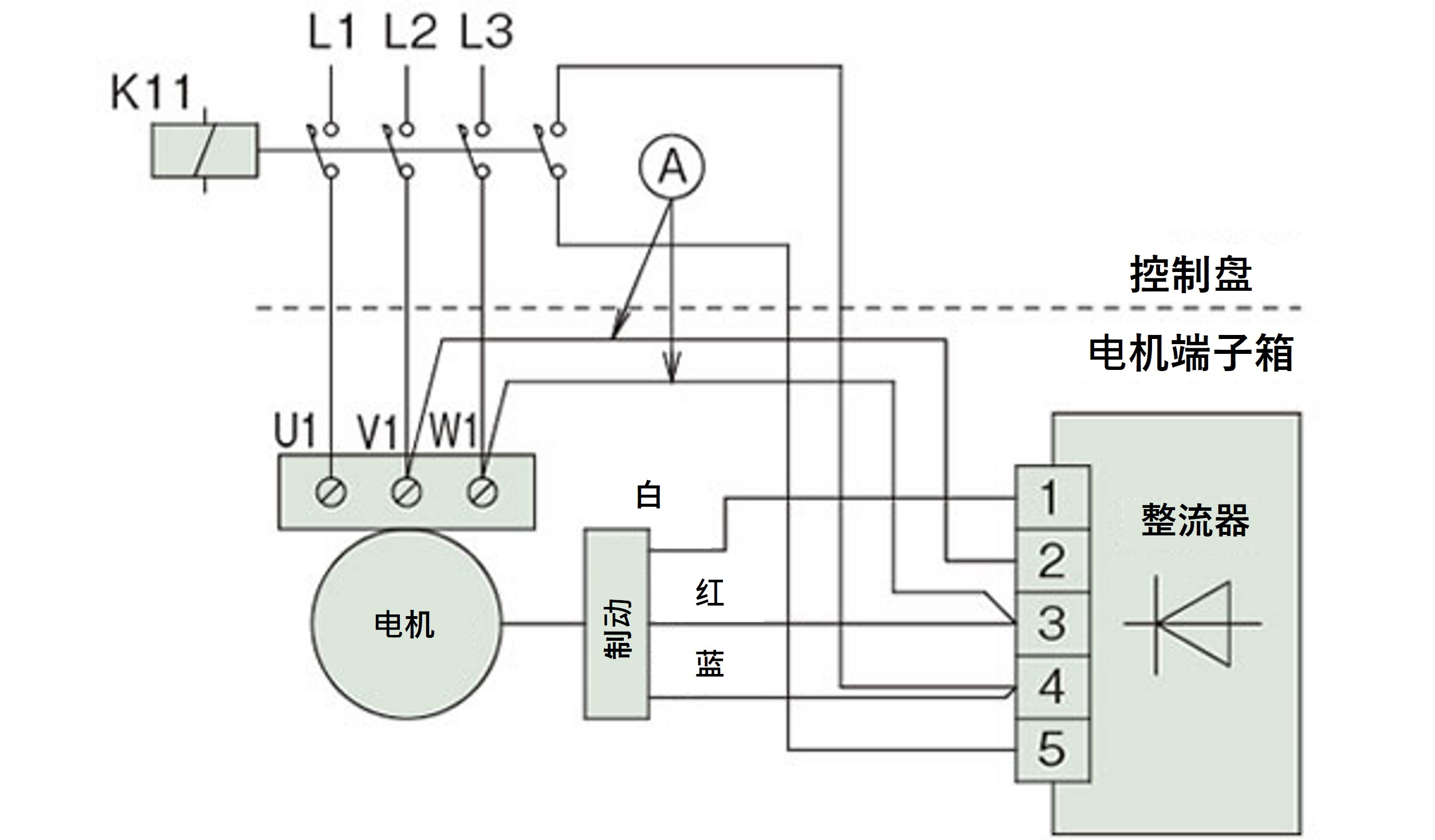

200V/400V通用
※使用变频器时为防止接线错误，没有接A电源线。
请自行准备并接线。
※端子台螺丝尺寸 5.5kW・7.5kW：M5[紧固力矩2.0N・m｛0.2kgf・m｝]/11kW・15kW：M8[紧固力矩 6.0N・m{0.61kgf・m}]
载重作用方向
按照上述接线方式，其载重作用方向如下所示。
出厂时DC模块放置在端子箱内
| 载重作用方向 | LPU6000S、L、M、H LPU8000S、L、M LPU12000L、M LPU16000L LPU50000L、M、H |
LPU8000H LPU12000H LPU16000M、H LPU22000L、M、H LPU32000L、M、H |
|---|---|---|
| 载重前进 | 载重后退 |
使用变频器时的接线方法
- 1.变频器控制电机运转时，制动器需单独另外接线，请先断开短路元件（如上图所示）后再接线。制动单元的DC模块不能通过变频器输出，连接至常规的电压电源即可。
- 2.200V级的制动器需选择额定负荷AC250V、7A以上的电磁接触器。
400V级时，需选用触点电压AC400～440V，诱导负荷1A以上的电磁接触器（例如，2.2KW交流电机使用的电磁接触器）。DC模块内有浪涌保护元件。根据需要可在各触点使用保护元件。 - 3.如需制动器使用直流外部接线，请咨询。
※关于特殊规格产品的接线方法，请参考交货时的实际图纸。
