技术资料　直线作动机　电动缸　电机规格

接线(T系列)

带制动器电机的接线(直流制动器电机)

0.1～0.4kW

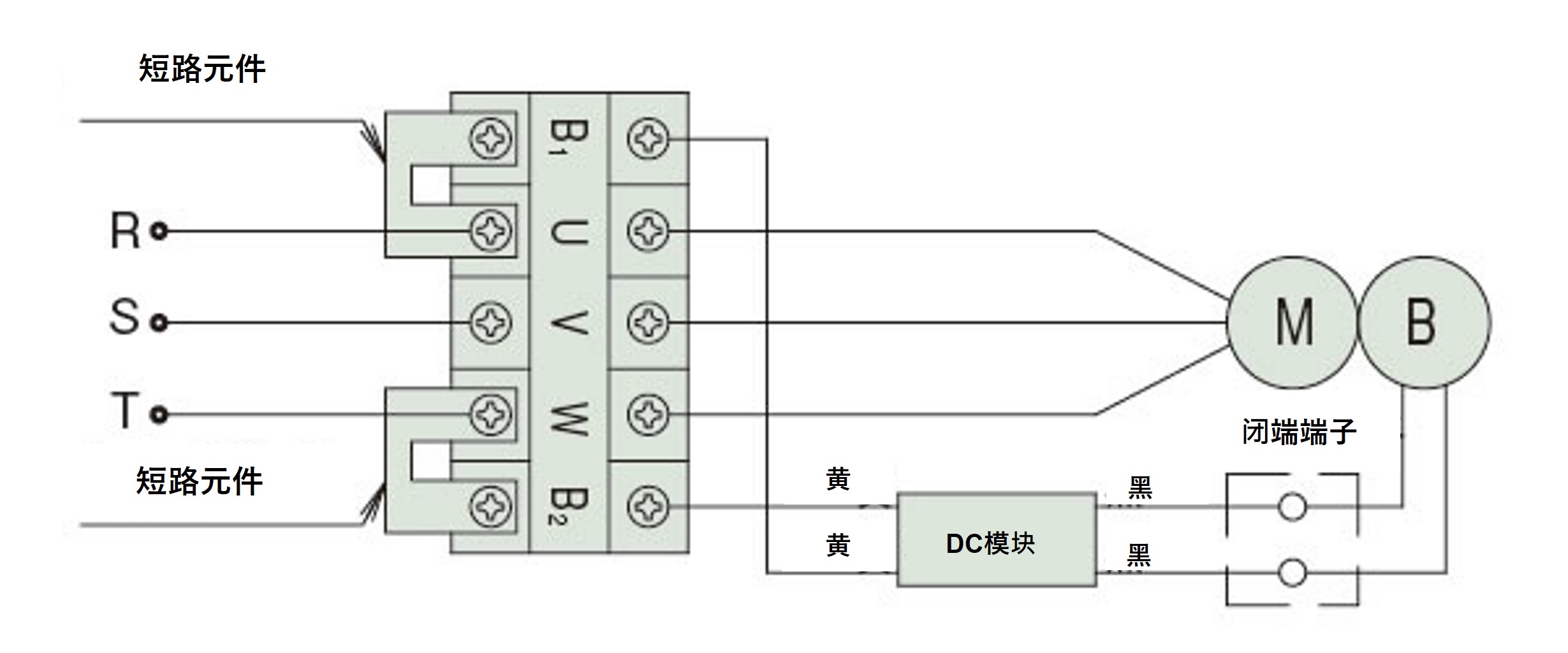

制动内部连接(出厂时)

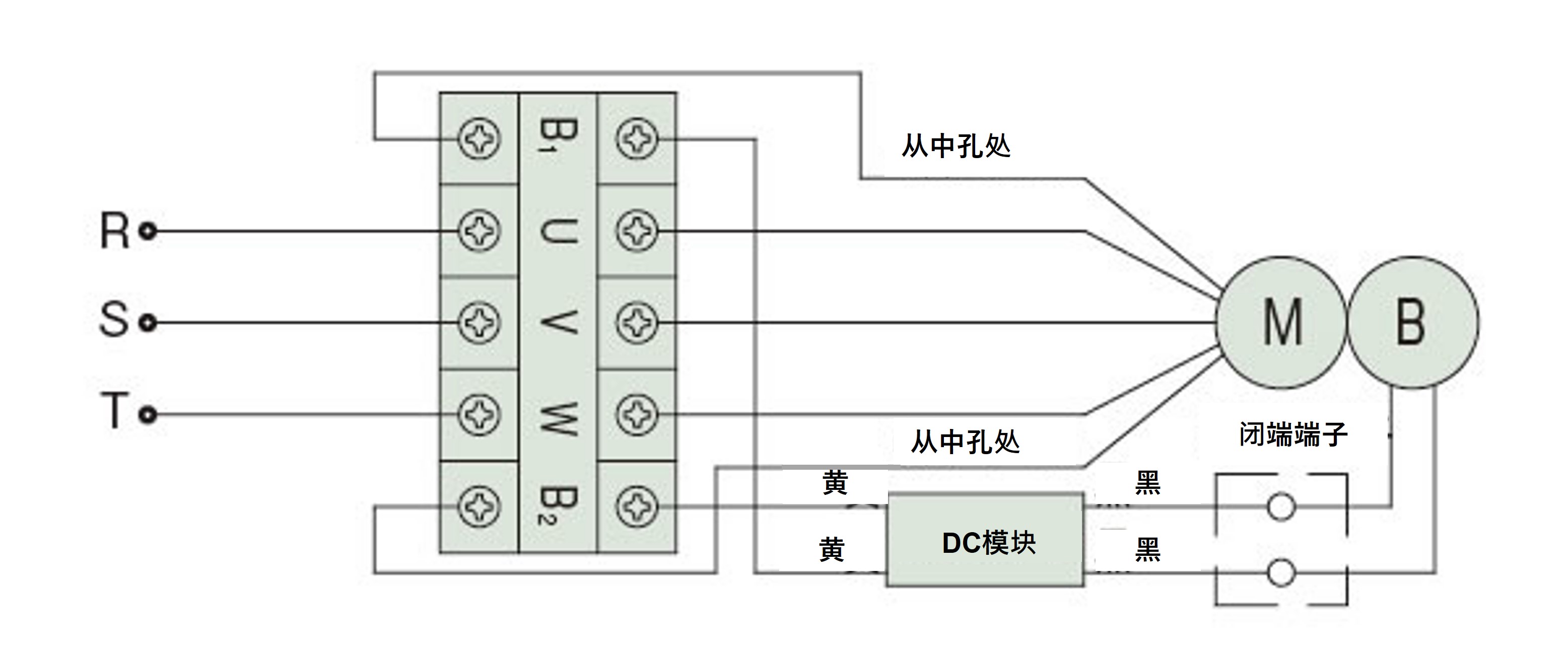

制动器交流外部接线

0.75～3.7kW

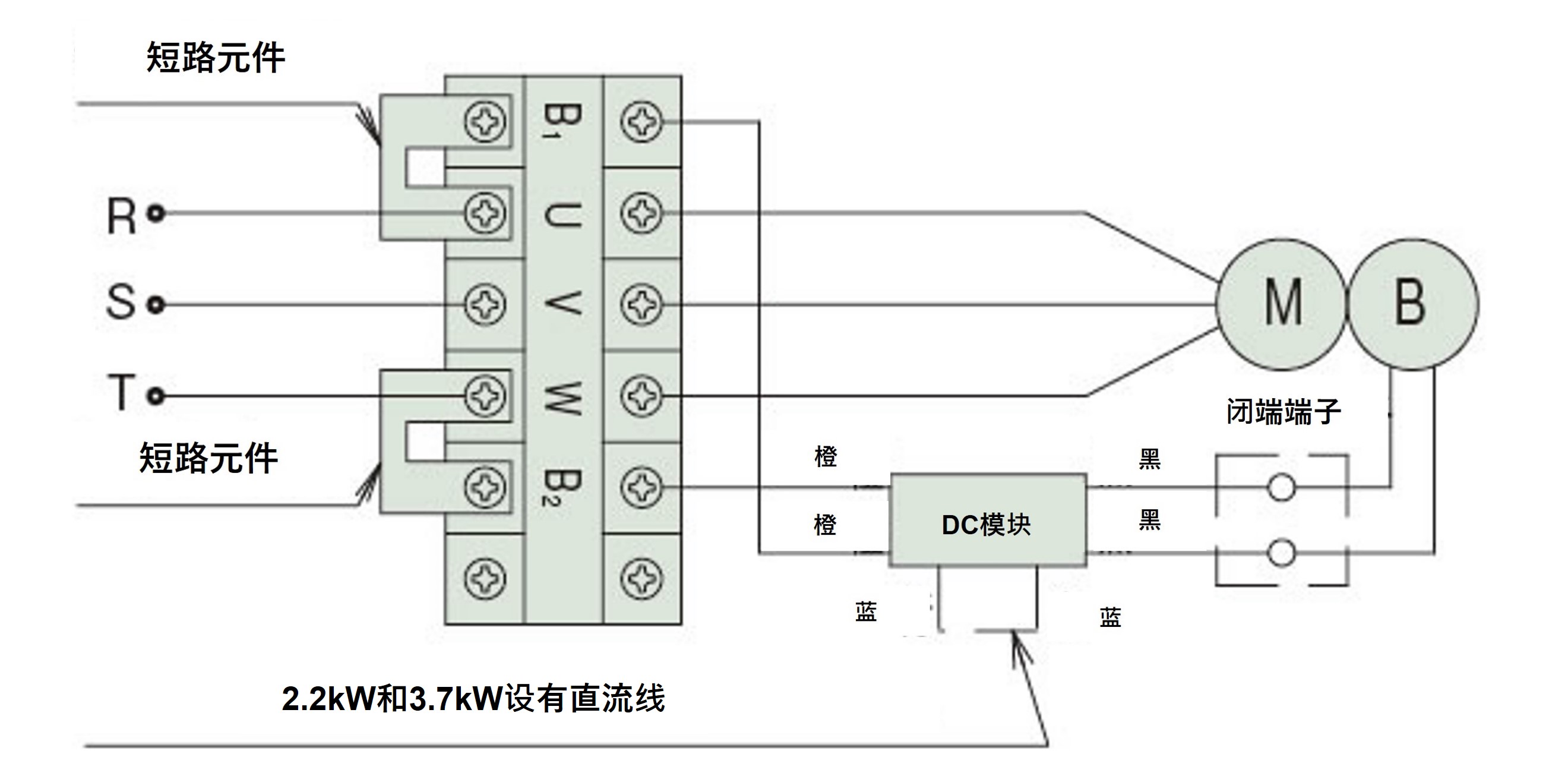

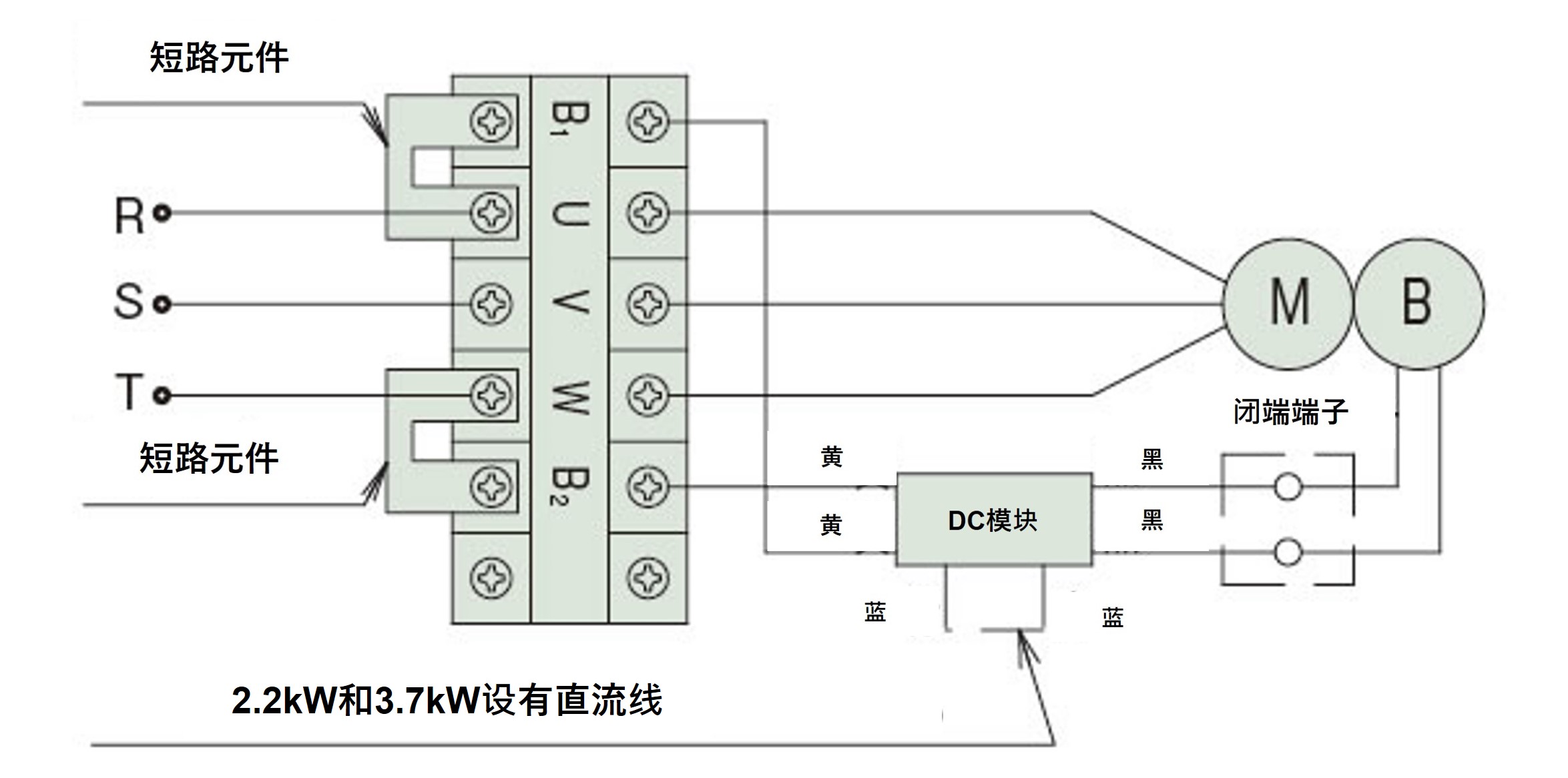

制动内部连接(出厂时)

制动器交流外部接线(※2.2kW、3.9kW可使用直流接线)

载重作用方向

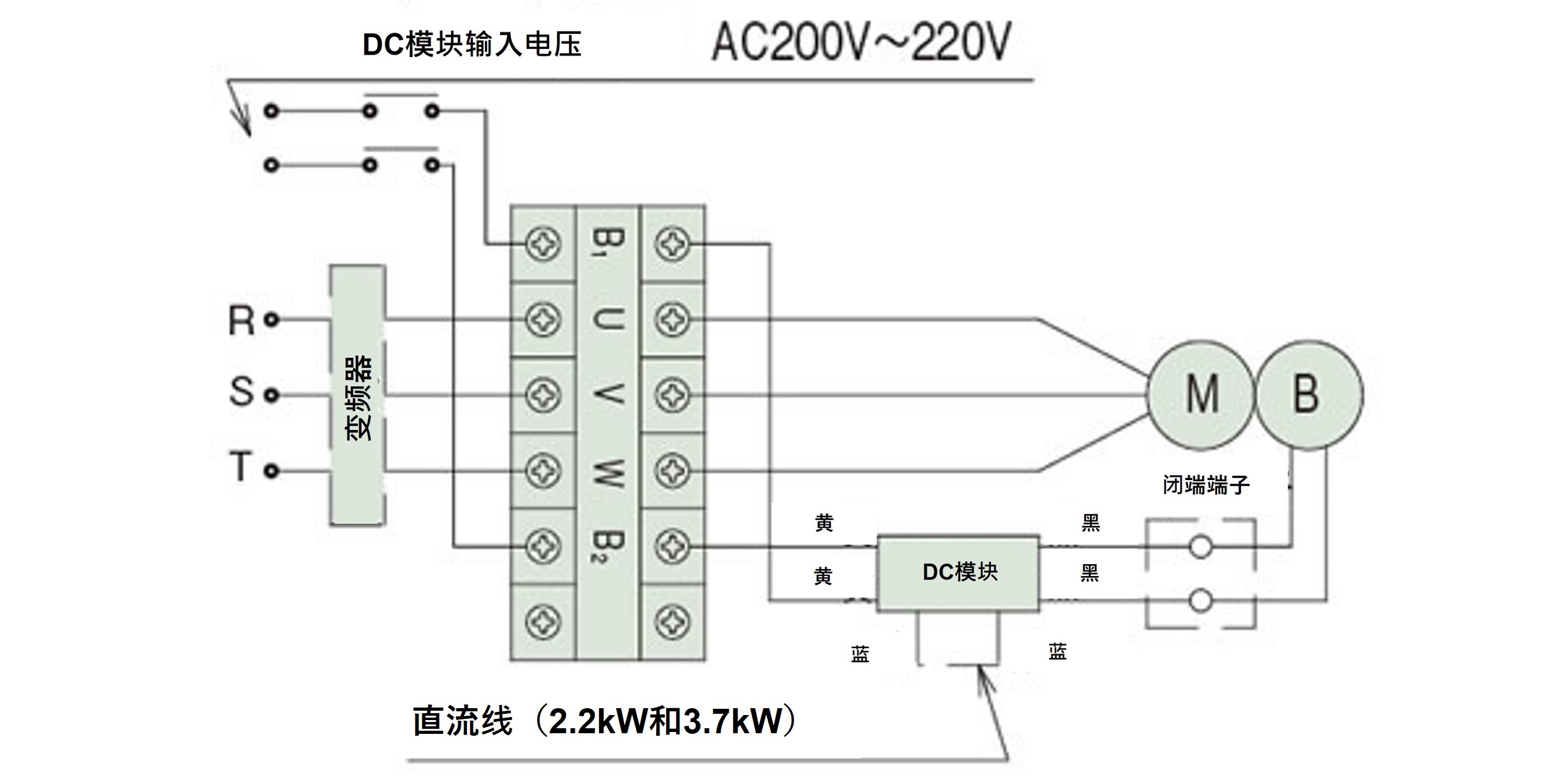

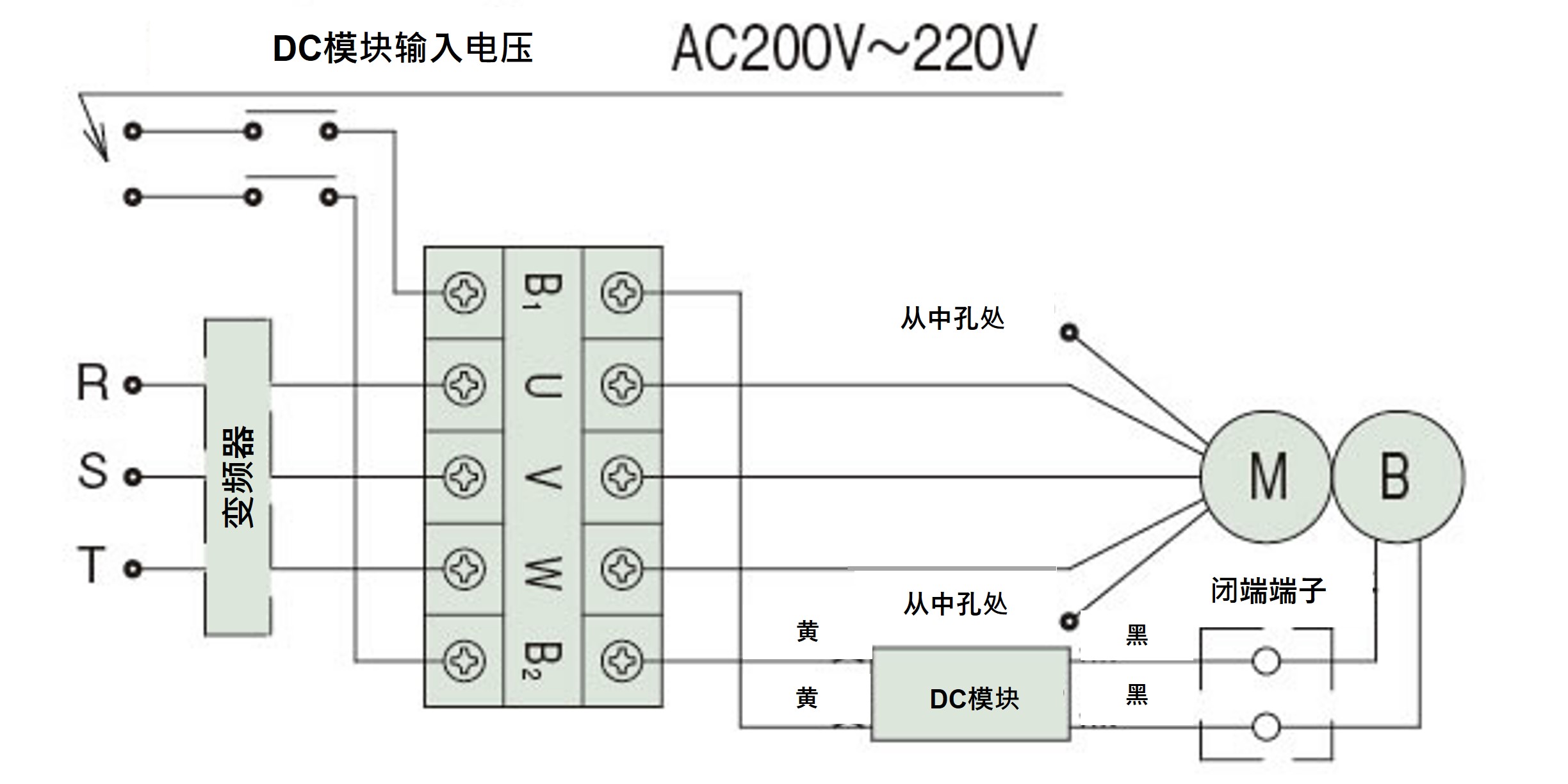

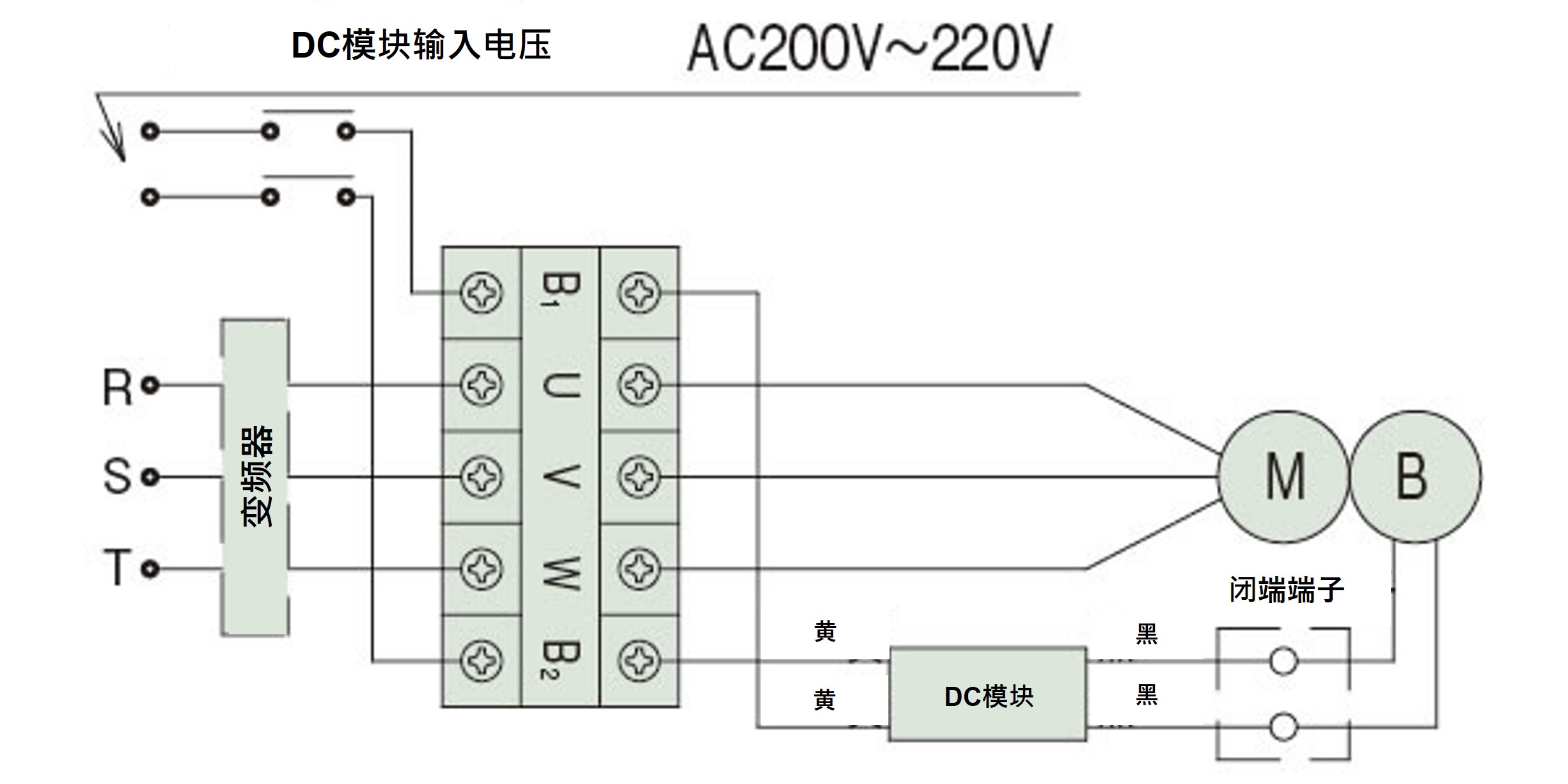

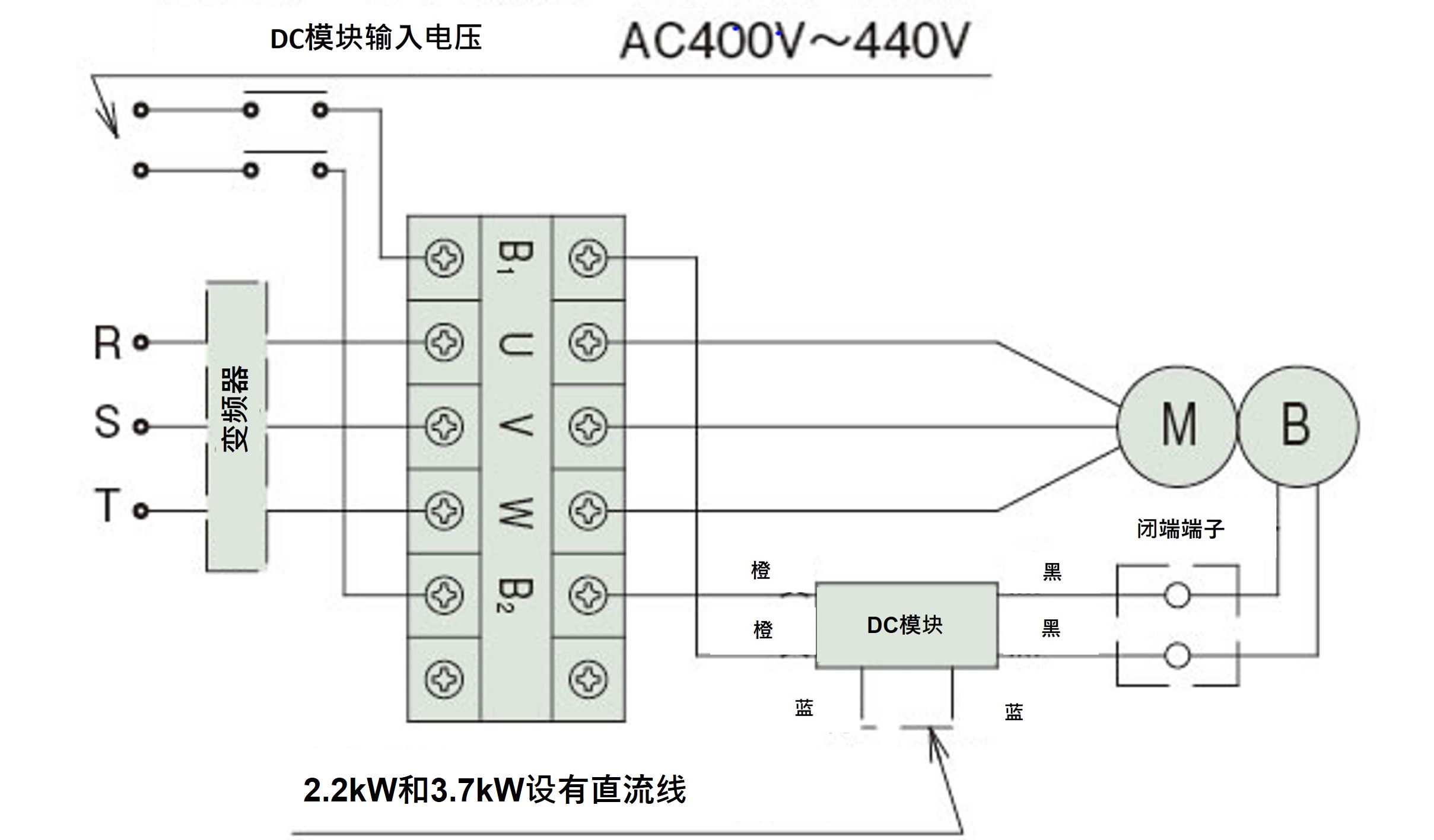

使用变频器时的接线方法

• 1.变频器控制电机运转时，制动器需单独另外接线，请先断开短路元件（如上图所示）后再接线。制动单元的DC模块不能通过变频器输出，连接至常规的电压电源即可。
• 使用2.0.4kW以下电压为400V级的电机时，需从电机中间开孔处断开配线并做好绝缘处理，请另行准备连接制动单元DC模块的200V～220V电源。没有200V～220V的电源时，使用变压器将电压控制在200V～222V范围之间。此外使用前还需确认变压器的容量在90VA以上，电压稳定没有下降。
• 3.200V级的制动器需选择额定负荷AC250V、7A以上的电磁接触器。
  400V级时，需选用触点电压AC400～440V，诱导负荷1A以上的电磁接触器（例如，2.2KW交流电机使用的电磁接触器）。DC模块内有浪涌保护元件。根据需要可在各触点使用保护元件。
• 4.如需制动器使用直流外部接线，请咨询。

※关于特殊规格产品的接线方法，请参考交货时的实际图纸。
