技术资料 直线作动机 动力千斤顶 使用
安装
丝杆的安装侧
电动高速丝杆的安装面做了防锈涂层处理。如安装面不需要做涂层处理，请提前和我们联系。
安装方向
为确保安全，载重向上的请选购上提型，载重向下的需使用悬挂式。
此外，丝杆为开放设计，会发生润滑油脂和油脂分离油流出和滴落的情况。需准备润滑油脂接收盘等装置。特别是在悬挂使用时，润滑油脂会沿着丝杆轴往下滴落。
安装方向
丝杆的齿轮箱上有四处安装孔，请使用安装螺栓固定。 (不附带安装螺栓)
丝杆的安装螺栓尺寸请参考表1内容。正常情况下请使用强度等级为8.8或者10.9的安装螺栓。
但如图1所示螺栓自身也承重时，需使用强度等级10.9以上的安装螺栓。
表1 安装螺栓尺寸
| 型号 | 安装孔 | 螺栓尺寸 |
|---|---|---|
| JW002 | 4-Φ7 | M6 |
| JW005 | 4-Φ7 | M6 |
| JW010 | 4-Φ9 | M8 |
| JW025 | 4-Φ11 | M10 |
| JW050 | 4-Φ18 | M16 |
| JW100 | 4-Φ22 | M20 |
| JW150 | 4-Φ22 | M20 |
| JW200 | 4-Φ26 | M24 |
| JW300 | 4-Φ33 | M30 |
| JW500 | 4-Φ42 | M39 |
| JW750 | 4-Φ42 | M39 |
| JW1000 | 6-Φ42 | M39 |

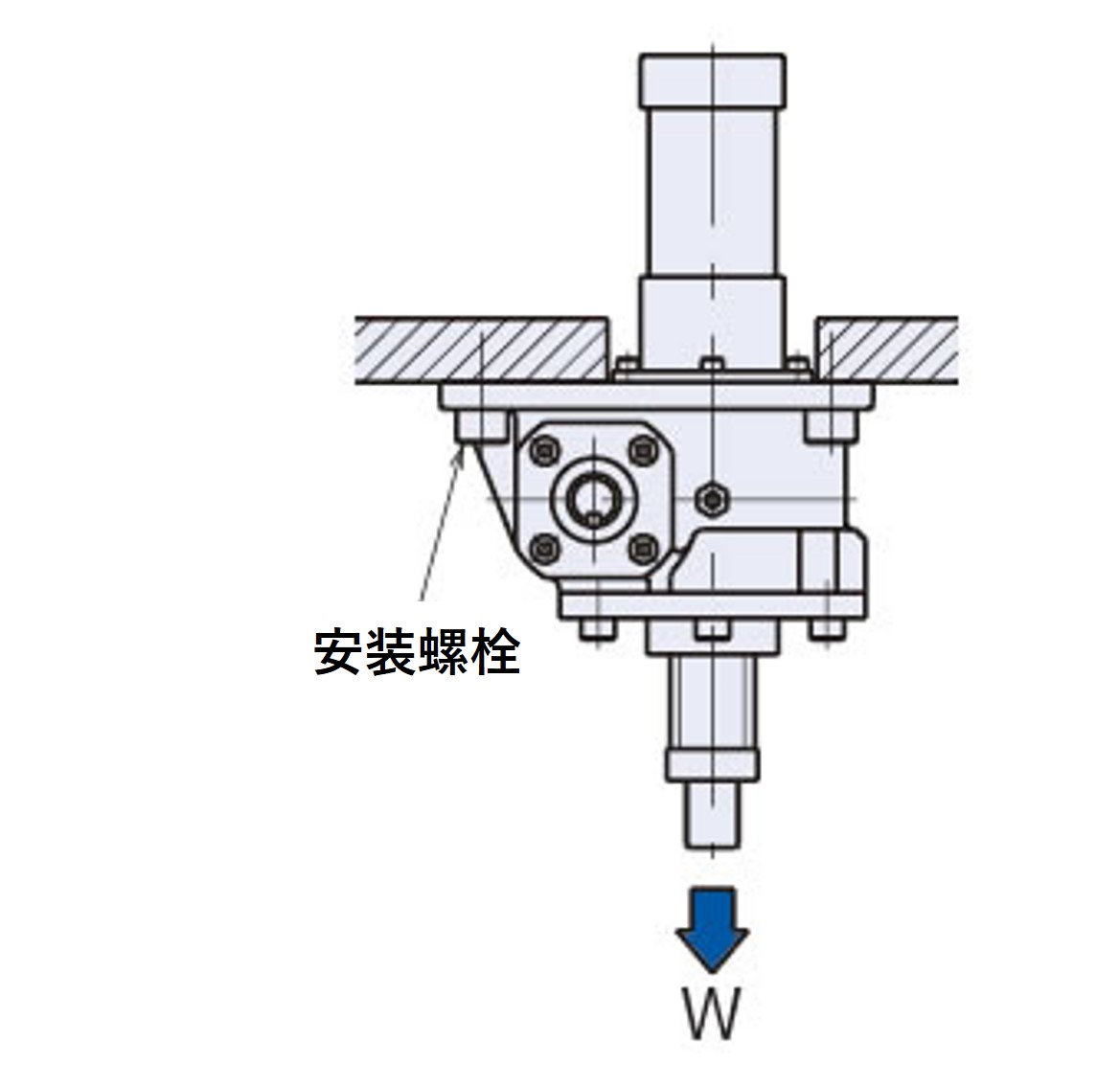

图1
※丝杆和悬挂物的拉伸负载将同时施加于安装螺栓上。
电机、减速机的连接
除丝杆外还需连接电机、减速机等设备，在考虑安全系数的前提下准备牢固的安装台架以确保在最大承重时也可以保持定心精度的稳定。
还需校核连接输入轴的传动轴等的定心。(图2)
浮动轴驱动时，传动轴的转速过快或过慢都会导致浮动轴出现抖动等故障，需考虑轴杆的刚性，以及联轴器的传动间隙。
图2
顶端夹具的安装
在安装丝杆轴顶端夹具时，需在轴端的螺纹处做固化处理。
丝杆轴在转动时产生力矩，在力矩作用下会造成顶端夹具的脱落。为防止脱落可按下述方法进行预防。
[涂抹螺纹固化胶]
关于螺丝固化胶，可选用下述品牌，或其他类似产品。
使用固化胶时，请参考各厂家的使用说明书。
螺丝固化胶
| 厂商名 | 品牌 |
|---|---|
| 日本LOCTITE乐泰株式会社 | #262、271 |
| Three Bond三键株式会社 | #1307N |
[使用螺丝固定]
装入顶端夹具后，为防止松动可使用附带的固定螺丝（六角孔螺栓）进行固定，
丝杆轴的防旋转
丝杆（滑动螺母运动形式时为螺母）在推力的作用下，可能会原地打转，所以必须做好防旋转措施。基本容量时的丝杆轴旋转力矩请参考各类型产品的基本规格信息一览表。顶端没有安装导具的升降设备，或者是通过滑轮滑车带动链条吊索等工作的升降设备，可使用规格符号为Ｍ的防旋转产品。
JWH(高导程滚珠丝杆类型)的防旋转产品为特殊规格产品，详情请咨询。
另外，因滑动螺母运动形式的防旋转产品无法生产。如有必要请在装置处设置。
限位开关的设定
调整行程时在设定限行开关时，需考虑丝杆的惰行量。
惰行量会根据安装状态，搬运物的重量而发生变化，因此在设定时需考虑最大惰行量。为以防万一，还可以在行程范围内设置机械限位装置。
位置检测组件的设定
位置检测组件为可选项目，包含内置LS、电位器、旋转编码器。出厂时没有做行程等的调试，请在调试后使用。电位器、旋转编码器等控制类组件的工作原理，是通过测量输入轴的旋转次数，然后转换成各种电器信号输出的模式。在调试完成行程等后需确保丝杆轴（滑动螺母规格时为螺母）固定不转，因如果在输入轴固定而丝杆轴旋转时设定会出现定位不准，
在调试内置LS时，需注意不能超过丝杆的行程范围，可使用手动或点动的方式来设定。如超过行程范围会导致丝杆脱落或者蛇形管的破损。
带蛇形管丝杆的平行或倾斜使用
蛇形管丝杆在平行、倾斜或是伴有摇晃的状态下使用时，丝杆轴会和蛇形管发生非正常咬合造成蛇形管的破裂，也会使丝杆发生故障。因此我们可以提供在平行、倾斜等状况下使用的特殊规格蛇形管丝杆。
X尺寸（MIN值及MAX值）时，丝杆因为蛇形软管的原因长度会变长，外径也会变大。
如需事先确认尺寸的请和我们联系。
滑动螺母运动形式的蛇形管规格为特殊规格产品，详情请咨询。
注意事项
- ⚠ (1)基本容量为49.0kN{5tf}以下的丝杆，螺杆保护套所使用的是硬质聚氯乙烯材质。螺杆保护套禁止直接载重，如果将螺杆保护套用于上提/悬、搬运等会造成载重物的坠落是非常危险的。
- ⚠ (2)丝杠在选择行程时需在使用行程上留有余量。如果超行程使用，不仅会导致丝杆轴的脱落也会造成丝杆的损坏。JWM(梯形丝杆类型)在构造上没有丝杆防脱落装置，超行程运行将会造成丝杆轴脱落。JWB(滚珠丝杆类型)、JWH(高导程滚珠丝杆类型)虽然配有丝杆防脱落装置，但其主要作用是在手动安装时防止丝杆轴的意外脱落。组装时请注意不要让丝杆惯性旋转和滑动。如果无法避免丝杆脱落，请选择防旋转规格（带防旋转装置)的产品。
- ⚠ (3)JWB(滚珠丝杆类型)、JWH(高导程滚珠丝杆类型)在有载重的情况下，不可将输入轴驱动方式改为手动操作。载重有可能会造成输入轴的飞速旋转，是非常危险的。JWB(滚珠丝杆类型)、JWH(高导程滚珠丝杆类型)的使用方向为垂直时，其运行效率是非常高的，负载有可能会造成千斤顶的逆转，禁止手动操作。
- ⚠ (4)不论任何情况都不得进行人为的强行停机，否则造成升降机内部的严重损坏。
- (5)在食品行业使用的设备，为确保设备不受润滑油脂的污染可以安装防止润滑油脂飞洒和滴落的接油盘等装置。
- (6)为确保丝杆和台架的接触面积，螺杆保护套、丝杆等需要贯穿台架才能安装的零部件，其贯穿孔需尽量控制在最小范围内。
- (7)丝杆的载重方向需和丝杆的丝杆轴为同一方向。如果载重的作用方向和位置发生错误，丝杆会受到弯曲压力和侧向力的影响而造成损坏。(图3)
如侧向受力，需安装导轨或支撑架以确保丝杆不直接受到侧向力和弯曲力矩作用，以确保运行的安全和稳定。。
图3
