压曲容许载重

• ・压曲载重时，请根据压曲载重在下述图表中选择合适的丝杆编号。
  压曲选择图表的压曲安全系数SF＝4
  • (1)下图A、C安装方式的受力点间间距请选择LA和LC。
    (下图以外的安装方式，请参考该页内容。点击此处打开。)
  • (2)根据千斤顶1台的载重W（纵轴）和受力点间间距（横轴）的交叉点来选择丝杆的编号。
• ・不能承受侧向载重。
  下述压曲选择图表内没有考虑侧向载重。
• ・安装时，在丝杆轴上施加负荷使其处于一定的拉伸状态，可以降低弯曲变形，减少因更换和维修产生的成本上升。

A 底座固定一轴端自由

C 底座固定一轴端自由/固定

受力点间间距 LA mm		受力点间间距 LC mm

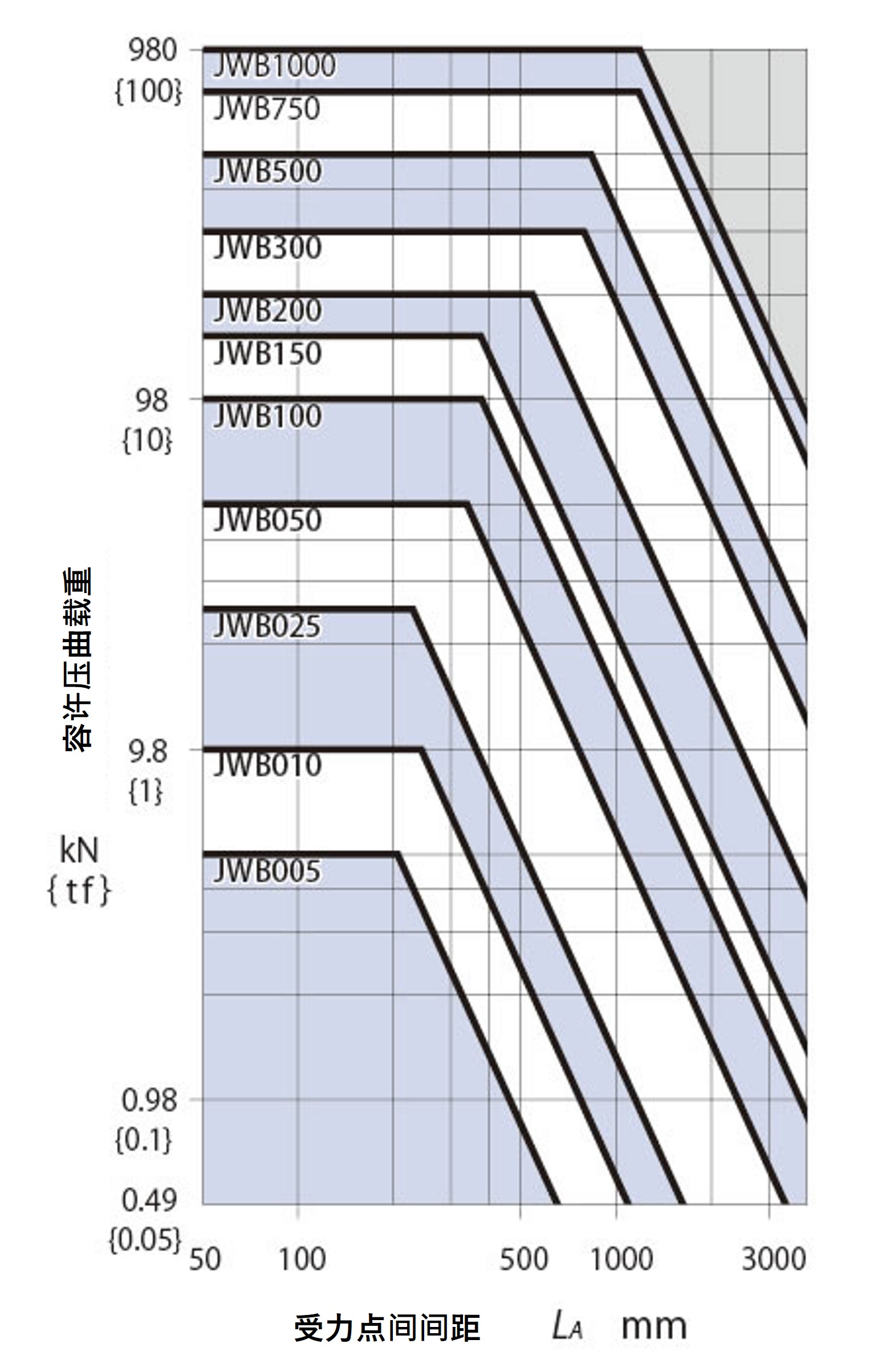

JWB (滚珠丝杆型)	[点击扩大]	[点击扩大]

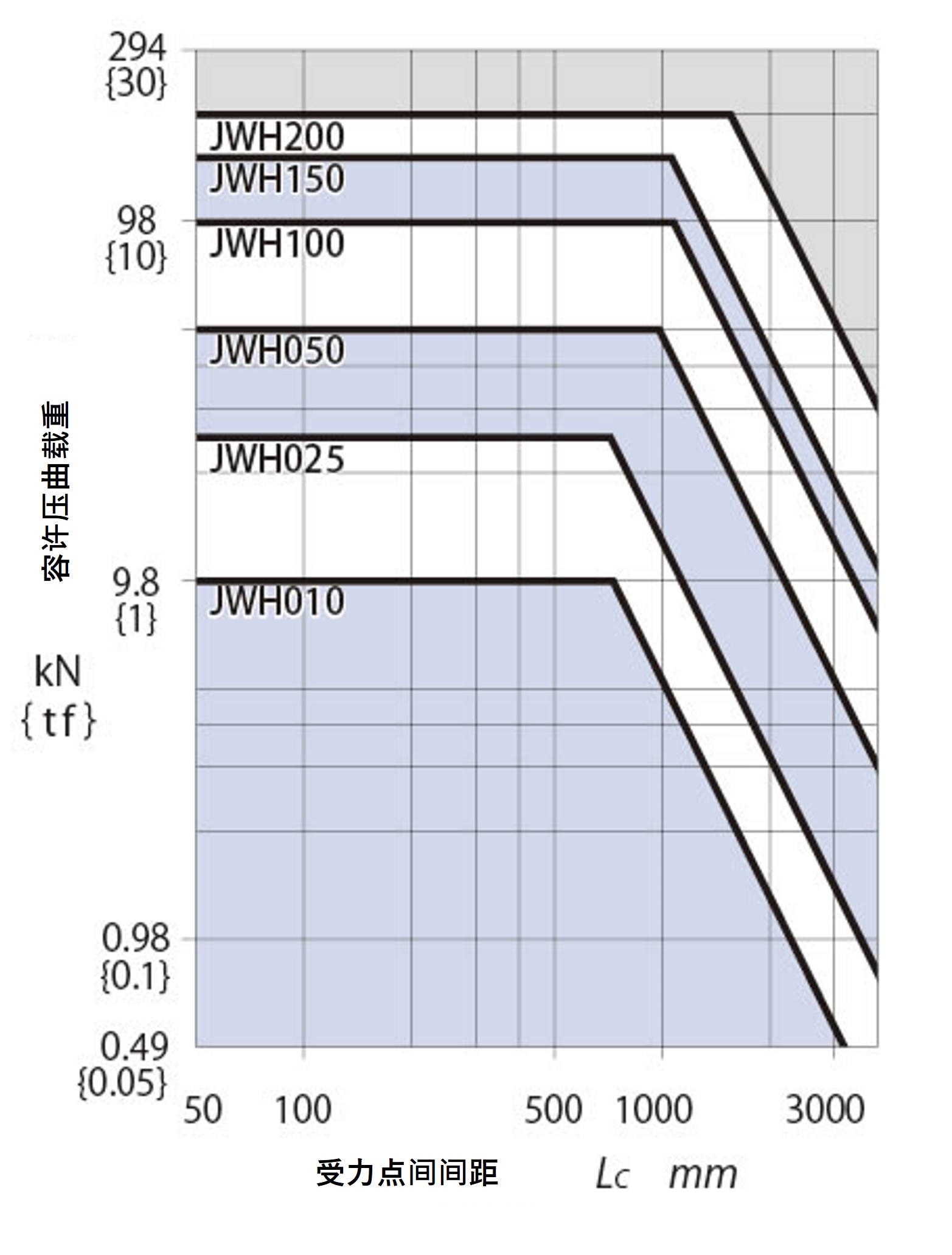

JWH (高导程滚珠丝杆型)	－	[点击扩大]

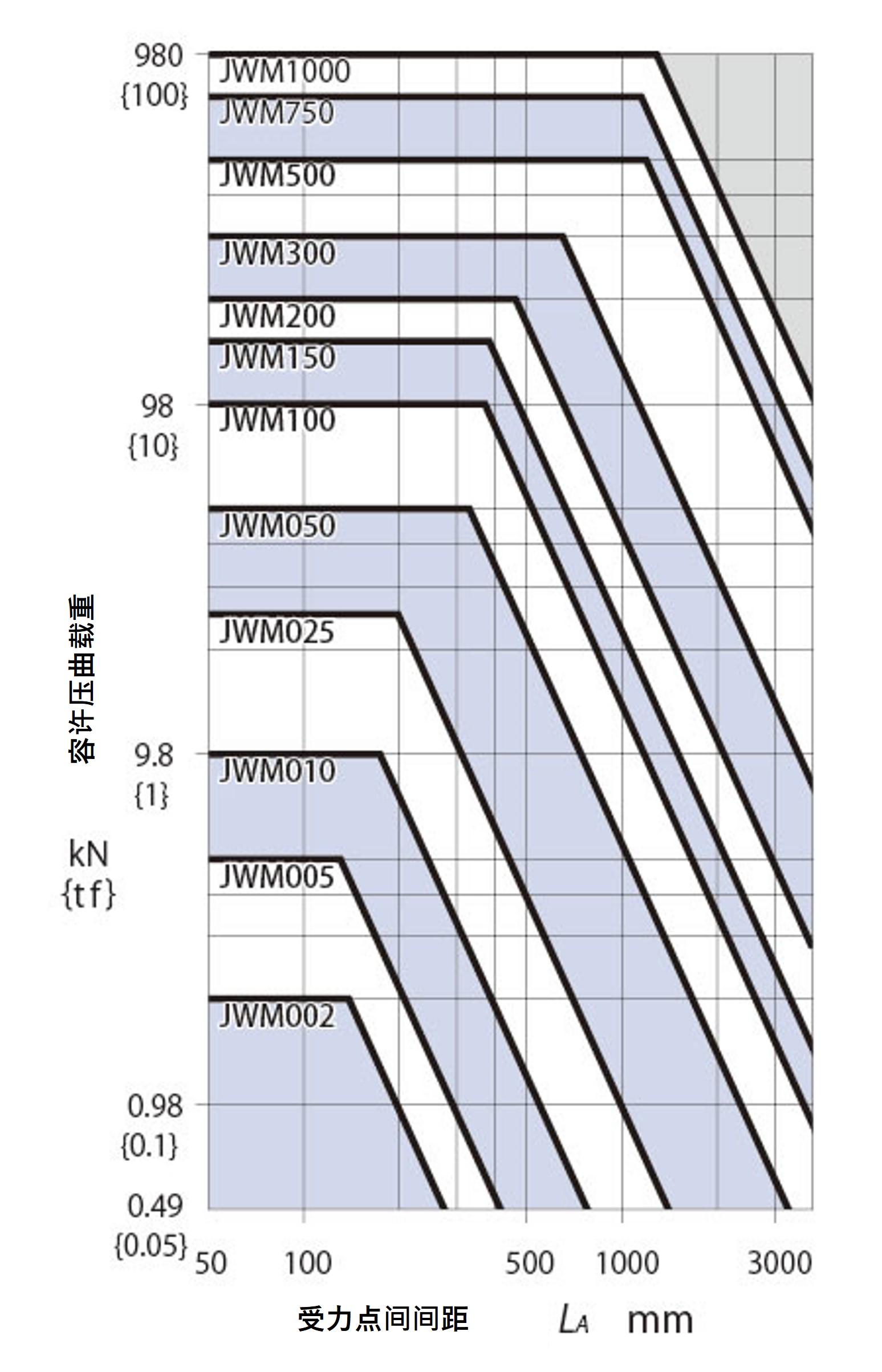

JWM (梯形螺杆型)	[点击扩大]	[点击扩大]

• 注）

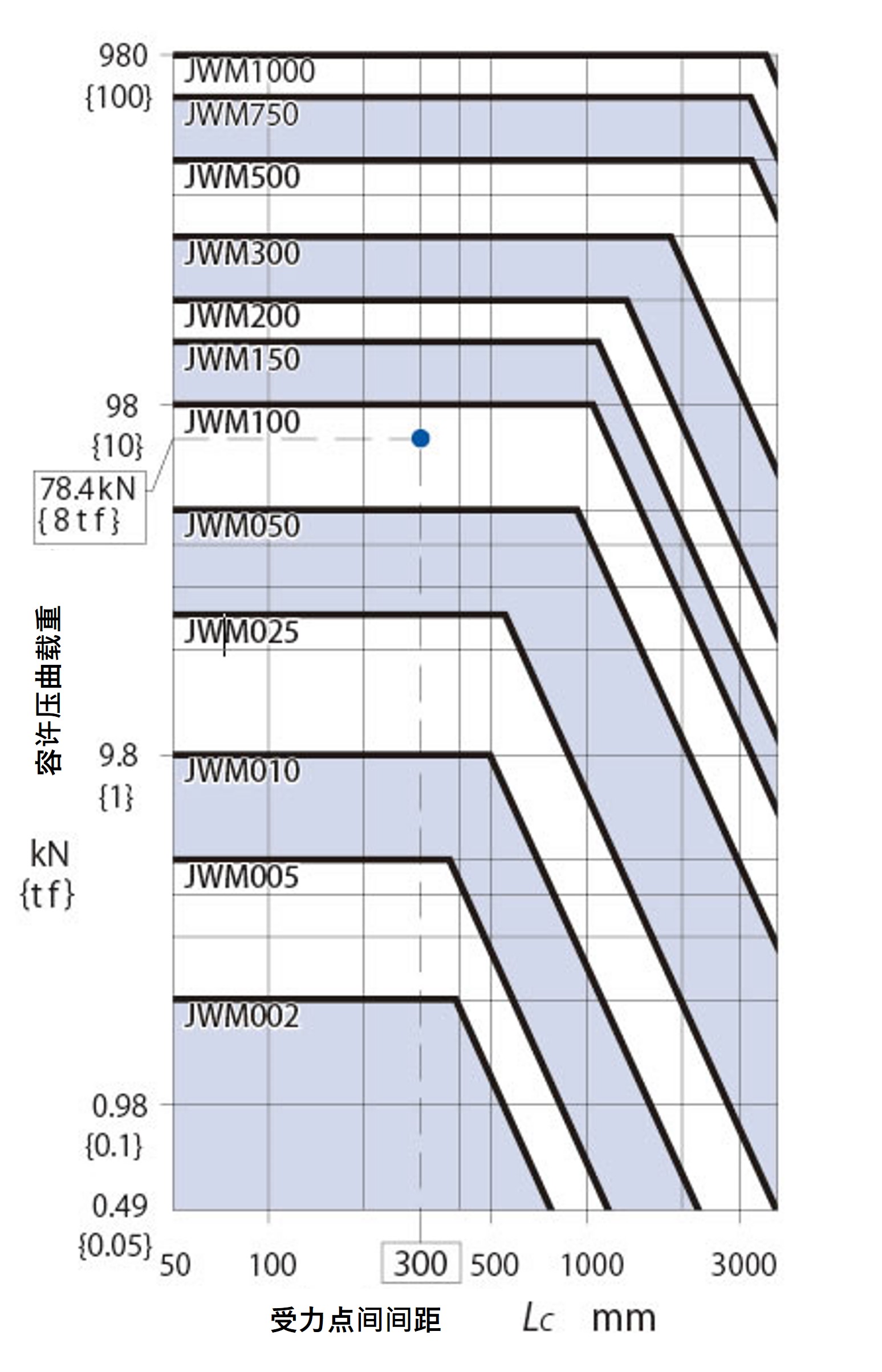

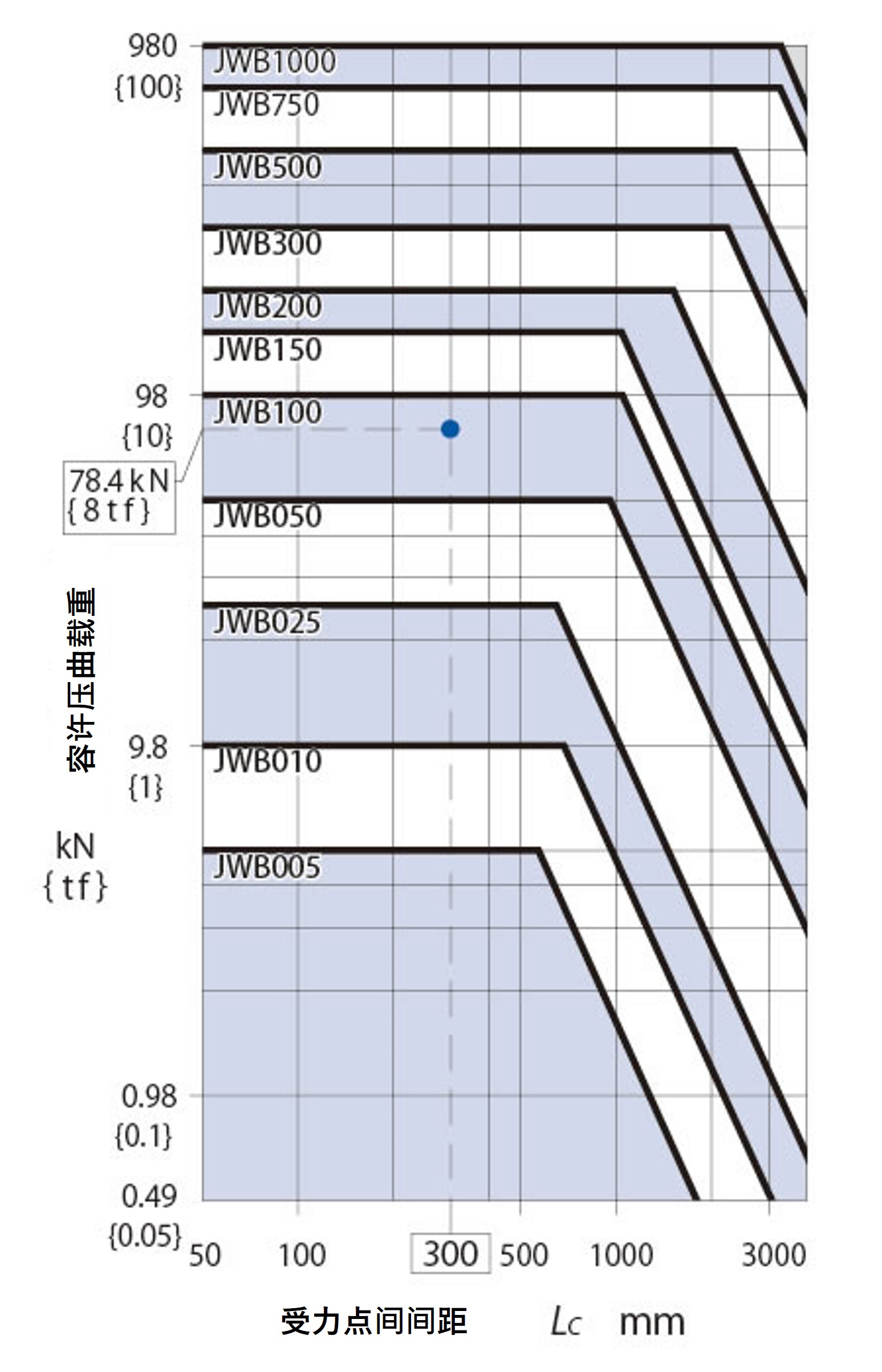

• 1.该图表的点线所示载重W78.4kN{8tf}、(压曲安全系数Sf=4)安装方式为C，受力点间间距300mm的使用事例。
  参照图表，可以选择纵横交叉点位之上的型号为JWB100/JWM100的丝杆。
• 2.需详细分析时请参考该页内容，点击此处打开。
