技術資料 直動機器 リニパワージャッキ 技術資料
許容ネジ軸回転速度
ネジ軸が回転するトラベリングナット仕様の場合、ネジ軸の回転速度は下記の式によって求められた値以下としてください。
許容ネジ軸回転速度を超える場合は、ジャッキ枠番を上げて再計算してください。
(H速度の標準ストロークにて入力回転速度が900r/min以上でご使用の場合、また標準ストロークよりも長いストロークの場合は必ず検討してください。)
NC = 96×n×d×106 L2
NC：許容ネジ軸回転速度 r/min
d：ネジ谷底径 mm (各製品の主要諸元ページを参照ください。)
n：支持係数
- (1)軸端フリー：n = 0.36
- (2)軸端支持：n = 1.56

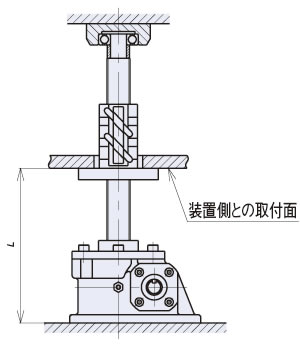

L：支持間距離 mm (各枠番の寸法表をご参照ください。)
NS = N R
NS：ネジ軸回転速度 r/min
N：入力回転速度 r/min
R：ウォーム速比
NC > NSとなるようにしてください。
(1)軸端フリ－
(2)軸端支持
(計算例)
JWM200URH20Dを入力回転速度1200r/min、
軸端支持で運転する場合。
ネジ軸回転速度NSは
NS = 1200 8 = 150r/min
*製品寸法表より
NC = 96×1.56×51.3×106 22372 = 1535r/min
NC = 1535r/min > NS = 150r/min ... OK
