技术资料 直线作动机 动力千斤顶 技术资料
容许丝杆轴转速
如为丝杆轴旋转螺母上下运动的形式时，丝杆轴的旋转速度需小于下述计算结果。
如转速超过了丝杆轴容许转速，需提高丝杆编号重新计算。
(标准行程的H速度时的输入转速大于或等于900r/min，或者行程大于标准行程时，须验证丝杆轴的容许转速。)
NC = 96×n×d×106 L2
NC：容许丝杆轴转速 r/min
d：螺杆底部直径 mm (请参考各产品主要参数页面。)
n：支撑系数
- (1)轴端自由：n = 0.36
- (2)轴端支撑：n = 1.56
L：支撑间距 mm (请参考各编号尺寸表。)
NS = N R
NS：丝杆轴转速 r/min
N：输入转速 r/min
R：蜗轮速比
使NC > NS。
(1)轴端自由

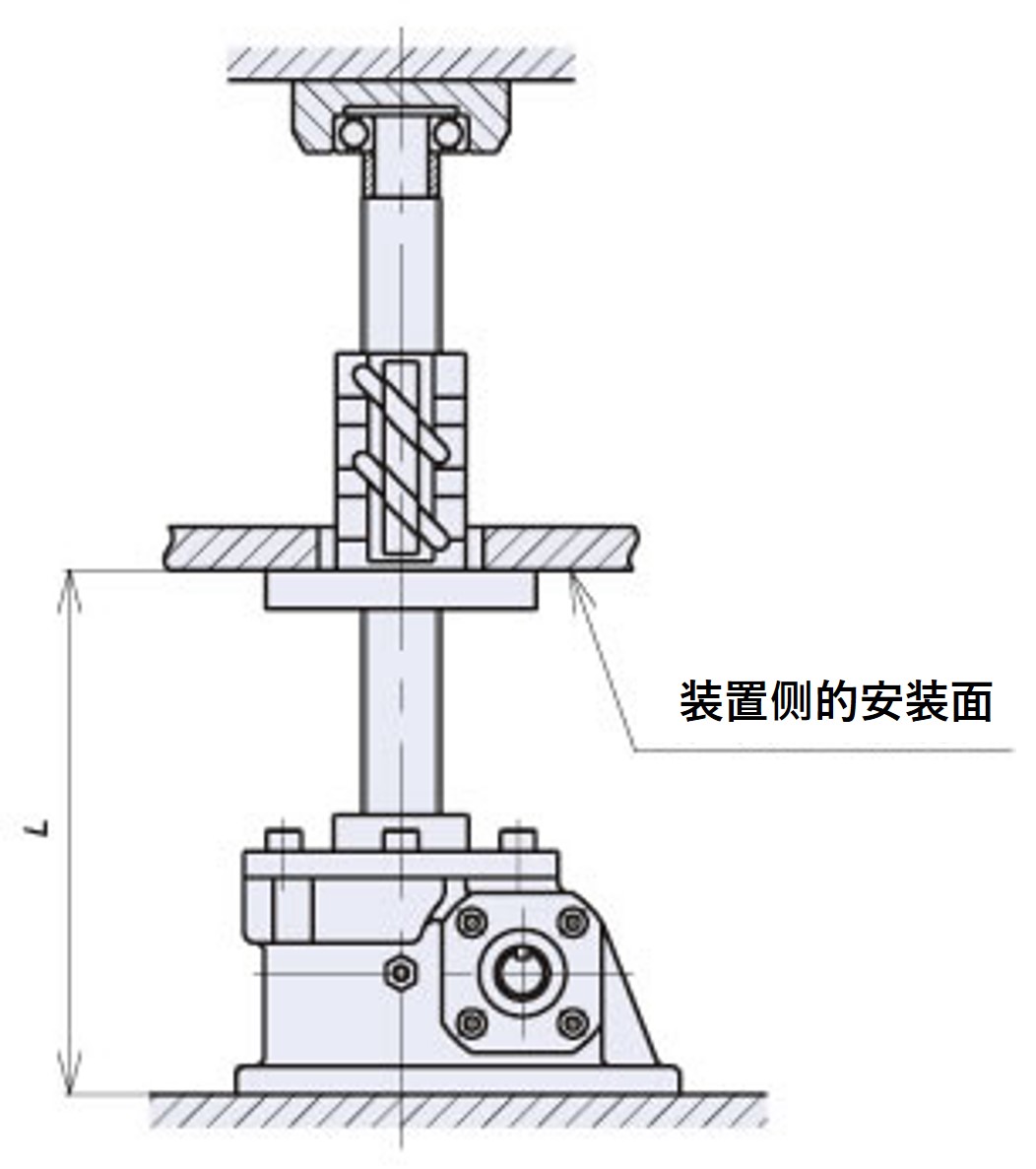

(2)轴端支撑
(计算例)
JWM200URH20D在输入转速1200r/min,轴端支撑情况下运转。
丝杆轴转速NS为
NS = 1200 8 = 150r/min
*参考产品尺寸参数
NC = 96×1.56×51.3×106 22372 = 1535r/min
NC = 1535r/min > NS = 150r/min ... OK
